Дмитрий Соболев - Столетняя история “летающего крыла”

Первый в мире бесхвостый бомбардировщик К-12 (ВС-2) создал авиаконструктор Константин Алексеевич Калинин, занимавшийся до этого выпуском пассажирских самолетов. Он был спроектирован по заданию ВВС на новый многоцелевой или, как тогда говорили, "войсковой" самолет. Отсюда и военное обозначение машины ВС-2: "войсковой самолет-2". Кроме функций бомбардировщика самолет должен был выполнять задачи разведчика, корректировщика артиллерийского огня, использоваться для аэрофотосъемки и перевозки грузов и раненных.

Эскизный проект Калинин разработал в начале 1933 г. Точнее, он предложил ВВС несколько вариантов самолета: обычной схемы, с хвостовым оперением, вынесенным за крыло на балках и "бесхвостку". Третья компоновка была признана наилучшей. Главный инженер-механик ВВС РККА Аузан отмечал: "В результате рассмотрения представленных ХАЗОС'ом [10]боевых схем самолета ВС-2 констатирую, что наиболее целесообразной является схема летающего крыла, как обеспечивающая наилучшие обзор и обстрел." [11]

Первоначально конструктор хотел установить рули высоты и элероны над крылом, чтобы вся поверхность крыла использовалась только для образования подъемной силы. Однако проведенные в ЦАГИ эксперименты показали, что при таком расположении органов управления они будут малоэффективны. Тогда Калинин остановился на обычной бесхвостой схеме.

Окончательный облик проект приобрел в конце 1933 г., а выпустить самолет на испытания намечалось к маю 1934 г. К-12 представлял собой двухмоторный низкоплан. Крыло имело прямой центроплан и сужающиеся к концам консоли. Профиль крыла — Р-П, с относительной толщиной 14%. Продольная балансировка в горизонтальном полете достигалась обычным для большинства отечественных "бесхвосток" способом: с помощью подвесных закрылков перевернутого профиля.

"Птеродактиль" Mk.V

CAM-7

Go-147

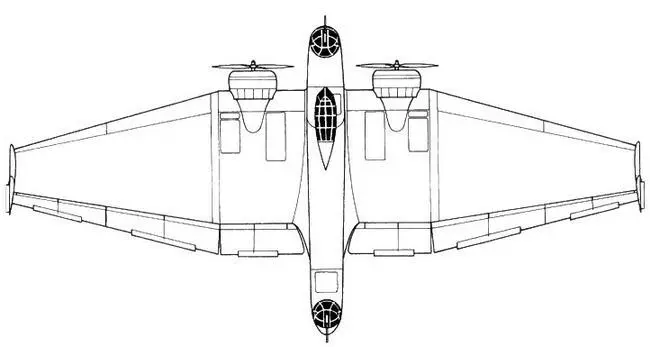

К-12

БИЧ-17

ДБ-ЛК

ХР-56

Внешняя пара крыльевых рулей являлась элевонами, две внутренние пары — рулями высоты. Для регулировки нагрузки на штурвал все рулевые поверхности были снабжены управляемыми из кабины триммерами. На концах крыла находились кили эллиптической формы. Они имели изогнутый профиль, выпуклой стороной к крылу, как на "бесхвостках" Липпиша. Кили заканчивались рулями направления, которые могли поворачиваться только в наружном направлении. Фюзеляж вмещал экипаж из трех человек и бомбы. В передней части находилась кабина штурмана, за ней — кабина пилота, затем — бомбовый отсек, сзади — кабина стрелка. Самолет имел двойное управление: штурвал и педали у летчика и съемная ручка в кабине штурмана.

По примеру конструктора ХАИ-4 П.Г.Бенинга Калинин начал с постройки и испытаний безмоторного прототипа К-12. Он имел такую же схему, но был вдвое меньше по размерам. Летал на нем заводской летчик В.О.Борисов. Планер оказался вполне устойчивым. Подтверждением этому служит необычное происшествие, описанное сослуживцем Калинина А.Н.Грацианским. "При испытаниях на высоте 3000 м из-за разрушения качалки руля высоты планер сделал резкий клевок. Летчик оборвал крепление ремнями, ударом головы вышиб фонарь и вылетел из планера, после чего раскрыл парашют и благополучно спустился. Планер, освободившись от испытателя, выровнялся, перешел в пологое планирование по спирали и совершил нормальную посадку невдалеке от места приземления летчика. Подоспевшие к планеру механики нашли летчика в кабине за выяснением причины столь необычного поведения планера. После замены качалки дальнейшие летные испытания продолжались." [12]

Результаты полетов позволяли сделать вывод, что можно приступать к постройке бомбардировщика. Но в 1934 г. вышло постановление о переводе конструкторского бюро Калинина на авиационный завод в Воронеже. Переезд на два года задержал появление К-12, и из сборочного цеха воронежского завода его выкатили только в 1936 г. Каркас бомбардировщика был сделан из стальных труб, передняя часть фюзеляжа и носок крыла имели дюралюминиевую обшивку, остальные части самолета были обтянуты полотном.

Согласно проекту, К-12 должен был иметь два звездообразных двигателя М-25 мощностью по 625 л.с. и винты изменяемого шага. Однако во время строительства самолета выпуск таких моторов еще находился в стадии освоения, поэтому Калинину пришлось довольствоваться менее мощным серийным двигателем М-22, развивавшим у земли только 480 л.с. Не было в его распоряжении и запланированных вначале винтов изменяемого шага. Понимая, что из-за недостаточной тяги силовой установки бомбардировщик все равно не сможет соответствовать намеченным тактико-техническим требованиям, конструктор решил пойти на упрощения, дабы ускорить начало испытаний и доказать принципиальную возможность применения схемы "бесхвостка" в военной авиации. Вместо убираемых в полете колес на К-12 установили неубирающееся шасси. Стойки не имели амортизаторов, их назначение должны были выполнять колеса увеличенного размера — так называемые "сверхбаллоны". Решили также отказаться от размещения на самолете вооружения.

В таком "полусыром" виде в июле 1936 г. бомбардировщик начал проходить заводские испытания. Облетывал его В.О.Борисов. После семи с половиной часов налета было решено, что первый экзамен выдержан, и в начале октября Борисов перегнал машину на подмосковный аэродром НИИ ВВС.

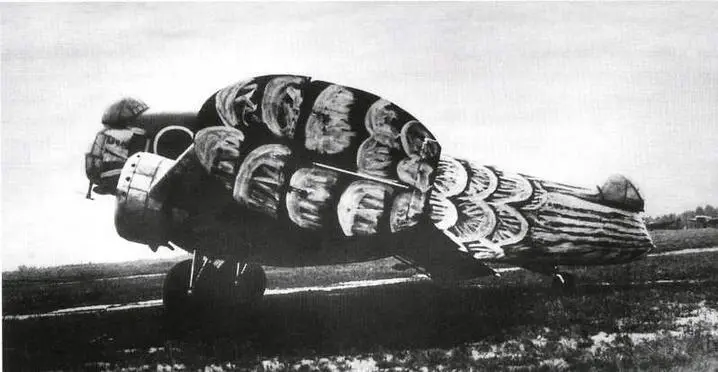

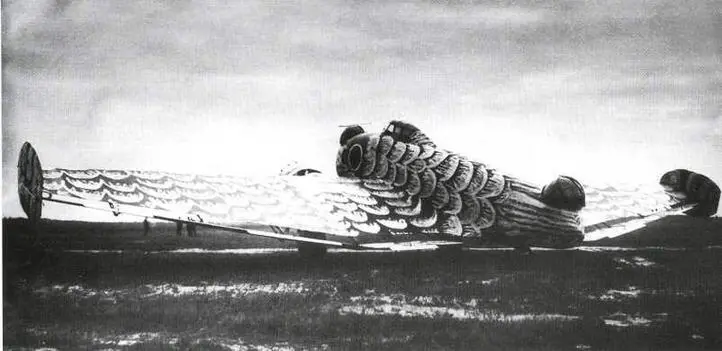

В Научно-испытательном институте самолет пробыл целый год, так как полеты несколько раз приостанавливались из-за необходимости доработок. Летом 1937 г. К-12 раскрасили "под Жар-птицу" и в таком виде показали на августовском воздушном параде в честь Дня авиации.

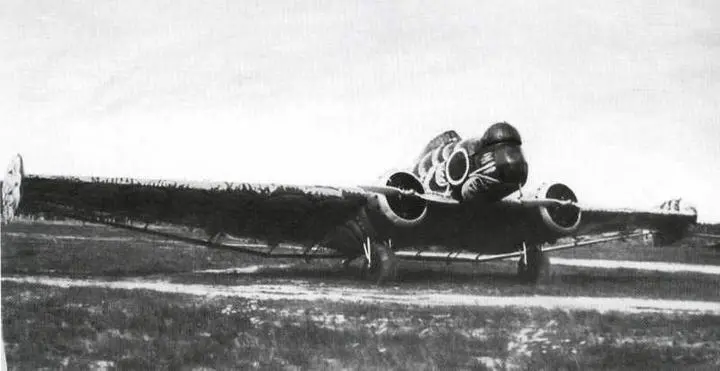

К-12 в НИИ ВВС (1937 г.)

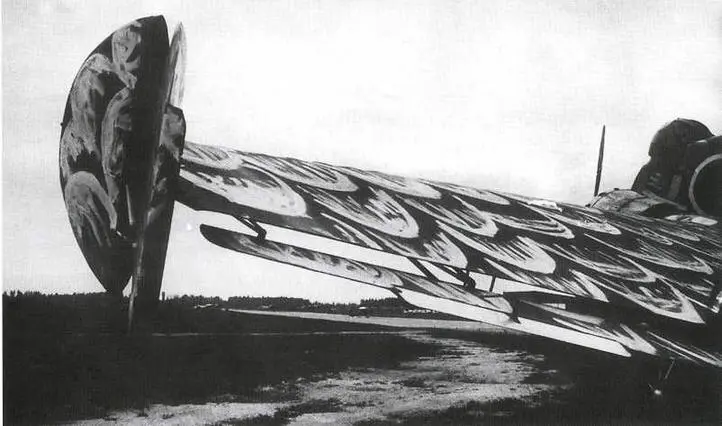

Крыло самолета К-12. Хорошо видна характерная для тех лет подвеска рулей, образующая щель между крылом и рулевыми поверхностями.
