Дмитрий Соболев - Столетняя история “летающего крыла”

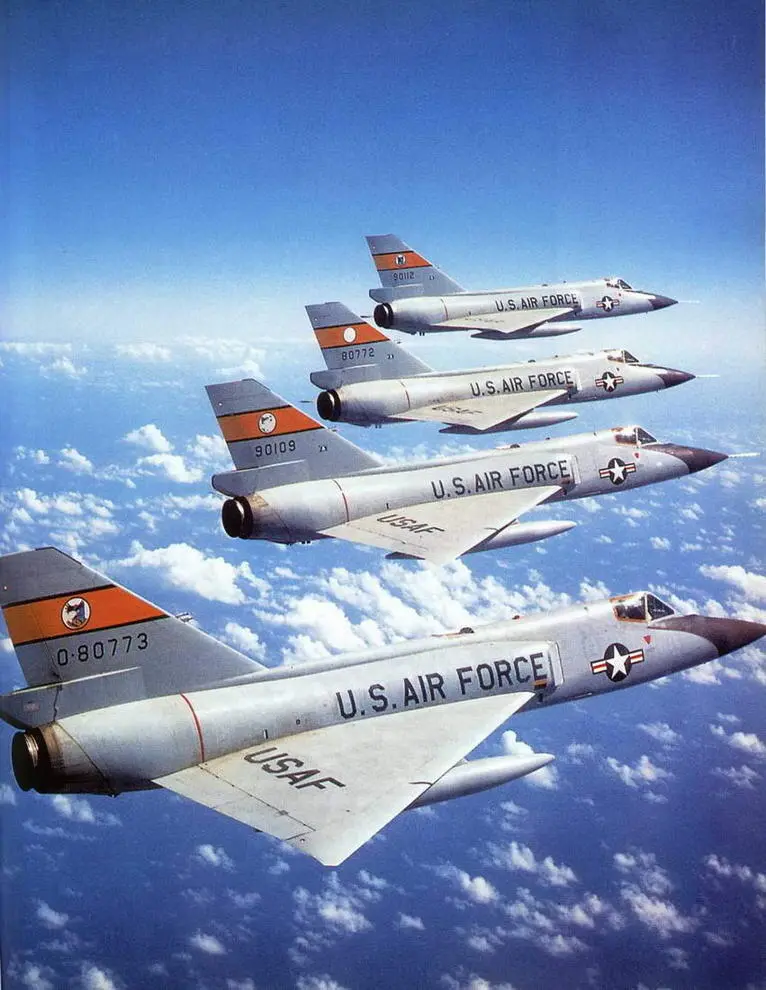

Самолеты F-106 многие годы находились на вооружении ПВО США.

Небезынтересно сравнить аэродинамические характеристики "бесхвостки" F-106 и другого истребителя "сотой" серии — F-105, построенного по "классической" схеме. Согласно данным, приведенным в книге сотрудника НАСА Л.Лофтина, F-106A имел вдвое меньший коэффициент минимального лобового сопротивления — 0,0083 (у F-105G — 0,017 ). [16]По весу самолеты были близки, на них стоял один и тот же двигатель и, казалось бы, более "аэродинамичный" F-106 должен быть и более скоростным. Однако машины имели практически одинаковую максимальную скорость. Объясняется это тем, что из-за ограничения по посадочной скорости площадь крыла "бесхвостки", имеющей, в силу специфики данной схемы, меньший С у пос, должна была быть больше. А с увеличением площади, как известно, растет и лобовое сопротивление. Если учесть, что у F-105 площадь крыла равнялась 35,8 м², а у F-106 — 64,8 м², то становится понятным, почему оба самолета развивали одинаковую максимальную скорость. Так что малый коэффициент лобового сопротивления — это еще не все...

Одновременно с постройкой "сухопутных" истребителей фирма Конвэр предприняла попытку создать, используя ту же аэродинамическую схему, сверхзвуковой гидросамолет — XF2Y-1 "Си Дарт" ("Морской дротик"). Проектирование его началось в январе 1951 г. по контракту с авиационно-техническим управлением ВМС США.

Было ясно, что обычные поплавки создают слишком большое сопротивление и не позволят выйти на сверхзвук. Инженеры "Конвэра" нашли оригинальное решение: самолет решили поставить на две плоские гидролыжи, убирающиеся после взлета в ниши в фюзеляже. Благодаря герметичному фюзеляжу "Си Дарт" мог находиться на плаву до тех пор, пока не достигнет скорости, при которой действующие на лыжи гидродинамические силы "вытолкнут" корпус самолета из воды.

Экспериментальный образец гидроистребителя был спущен на воду залива Сан-Диего в конце 1952 г. 9 апреля следующего года ведущий летчик-испытатель фирмы Конвэр Э.Шэннон совершил на нем первый полет.

Самолет был снабжен двумя ТРД Вестингауз J-34 с тягой по 1540 кгс. Для предотвращения попадания воды в двигатели при движении по воде их установили в верхней части фюзеляжа, над крылом. Разбег самолета составлял почти 2 км, но это было не страшно — океан, в отличие от аэродрома, безграничен. Скорость отрыва от воды составляла 230 км/ч.

3 августа 1954 г. Чарльз Ричборг на втором XF2Y-1 с двигателями Вестингауз J-46 (тяга на форсаже — 2720 кгс) в пологом пикировании преодолел "звуковой барьер". Это давало основания надеяться, что в скором времени удастся превысить скорость звука в горизонтальном полете. Руководство ВМС уже подготовило контракт на постройку 12 предсерийных гидроистребителей. Но все планы спутала катастрофа, случившаяся 4 ноября 1954 г. во время демонстрации XF2Y-1 №2 представителям прессы. Во время полета на небольшой высоте со скоростью около 900 км/ч самолет вдруг начал сильно раскачиваться в вертикальной плоскости и разломился на части. Ричборг не смог катапультироваться и погиб. Причиной случившегося сочли резонансные колебания, возникшие в результате случайной раскачки самолета пилотом, управлявшим рулями с помощью весьма еще несовершенной бустерной системы необратимого типа.

После катастрофы ВМС сократили заказ до 3 машин. Из них летала только одна. Выполнять испытания на максимальную скорость не рисковали, вместо этого отрабатывалась техника взлета и посадки в открытом море. Из-за сильных вибраций при движении по волнам это оказалось очень непростым делом. Б.Лонг, принимавший участие в этих испытаниях, пишет: "Во время разбега при высоте волн всего в два дюйма я испытывал перегрузку в 5,5 д, возникающую с частотой 15—17 раз в секунду. Из-за такой вибрации я почти ничего не видел и для взлета почти вслепую тянул на себя ручку управления и перемещал дроссель двигателей на форсажный режим." [17]Что же говорить об ощущениях летчика во время движения при большой волне!

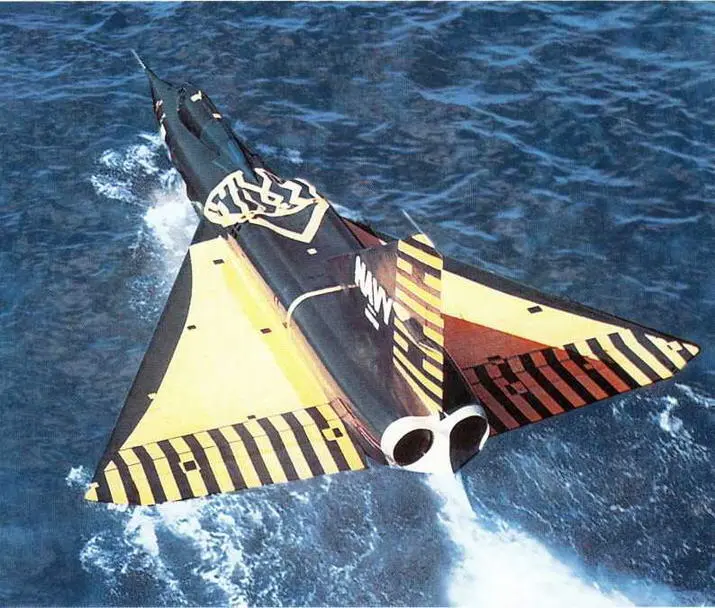

"Си Дарт ''— попытка создания сверхзвукового гидросамолета.

Чтобы уменьшить вибрации, вместо двух лыж на самолете установили одну, придав ей в поперечном сечении V-образную форму. Тряска при разбеге и пробеге стала заметно слабее, но возникли проблемы с обеспечением поперечной устойчивости при глиссировании на малых скоростях.

Испытания XF2Y-1 продолжались до конца 1957 г., было выполнено около 300 рулежек и полетов. Из-за сложной техники взлета и посадки и сомнениях в его способности выходить на сверхзвук самолет в конце концов признали непригодным для практических целей. Сейчас один из "Си Дартов" можно видеть в Аэрокосмическом музее в Сан Диего, другой находится в запасниках Национального аэрокосмического музея США (Вашингтон).

Наиболее дорогостоящей и технически сложной "бесхвосткой" фирмы Конвэр стал сверхзвуковой бомбардировщик В-58 "Хаслер" ("Энергичный"). Проектные работы по нему развернулись в начале 50-х годов, после объявления ВВС конкурса на дальний сверхзвуковой носитель ядерного оружия.

Создание сверхзвукового бомбардировщика являлось намного более сложной технической задачей по сравнению с разработкой сверхзвукового истребителя-перехватчика. Помимо малого волнового сопротивления и большой тяги двигателей от бомбардировщика требовались значительно большие дальность и грузоподъемность. Кроме того, из-за трения и сжатия воздуха в скачках уплотнения при продолжительном полете со сверхзвуковой скоростью конструкция самолета нагревалась, поэтому необходимо было предусмотреть защиту внутренних систем и оборудования от перегрева.

Самой трудной проблемой было обеспечение большой дальности полета. Тонкое треугольное крыло малого удлинения имеет небольшое волновое сопротивление, но его аэродинамическое качество также весьма мало. При переходе на сверхзвук из-за образования скачков уплотнения качество снижается примерно в два раза. К тому же, на сверхзвуковом режиме полета повышается расход топлива двигателем. Таким образом, для достижения той же дальности сверхзвуковой бомбардировщик должен был иметь на борту в несколько раз больше топлива, чем его дозвуковой собрат с обычным стреловидным крылом.

Вначале "Конвэр" разрабатывала следующий вариант: четырехдвигательный бомбардировщик с атомной бомбой преодолевал часть расстояния "на спине" дозвукового носителя В-36, затем отсоединялся и выполнял сверхзвуковой бросок к цели. Однако медленно летящий "составной" самолет был слишком легкой добычей для истребителей, поэтому от этой идеи отказались. В 1953 г. было решено строить полностью автономный сверхзвуковой бомбардировщик. Согласно условиям ВВС, он должен был нести боевую нагрузку 4,5 т, обладать радиусом действия 4260 км и иметь максимальную скорость М = 2,1.
