Лев Скрягин - Книга о якорях

Иногда изготовляли адмиралтейские якоря, разбиравшиеся на пять или более частей. Например, в Англии в 1832 году портсмутские мастера Морган и Литтл отковали адмиралтейский якорь весом 1800 кг, который можно было разобрать на одиннадцать частей: ворот с рогами, три куска веретена, два вкладыша, скоба якоря и четыре бугеля. На сборку якоря уходило пятнадцать минут. В принципе этот якорь оказался и прочным и вполне надежным, но из-за сложности изготовления он не получил распространения.

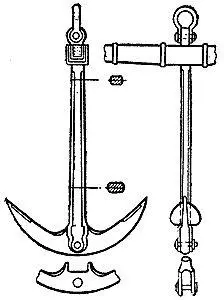

Рис. 64. Соединение рогов с веретеном на одном болту

В тридцатых годах прошлого века доброй славой у моряков пользовались разборные якоря английского мастера Джорджа Котселла. Он делал полутонные адмиралтейские якоря с железным съемным штоком и приставными рогами, которые крепились к нижней части веретена болтами с чекой. Они требовали от мастера немного хлопот при изготовлении, а по прочности не уступали обычным.

Получив на свои якоря одобрение Адмиралтейства, Котселл разработал еще несколько конструкций разборного якоря, из которых наиболее удачной оказалась показанная на рис. 64: рога как одно целое, развилка на веретене и болт.

Котселл был неплохим инженером и теоретиком якорного дела. Его блестящие выводы по расчету якорей, ценные замечания по их пропорциям и критические замечания по якорному производству Англии изложены в его книге «Исследования по судовым якорям», изданной в Лондоне в 1856 году.

Когда после сравнительных испытаний якорей в Ширнессе (1852 год) Британское Адмиралтейство выпустило большую партию новых одобренных якорей со съемными железными штоками, Котселл, взглянув на один из них, сразу заявил: «Вся партия ни к черту не годится!» Он предупредил чиновников Адмиралтейства, что отверстие на железном штоке для чеки слишком велико и расположено слишком близко к веретену. Котселлу не поверили, и партия якорей пошла на королевский флот. Не прошло и недели, как в Лондон посыпались проклятья и жалобы командиров военных кораблей. Оказалось, что железные штоки обломились при падении якорей на твердый грунт. А адмиралтейский якорь без штока — это не якорь…

С тех пор в Англии уже никто не делал в железном штоке отверстия для чеки в виде прямоугольной прорези. Его стали делать круглым и перенесли дальше от средней части штока.

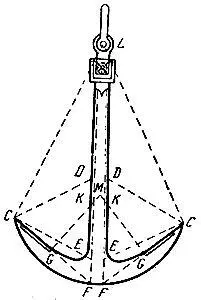

Рис. 65. Так определили кривизну рогов, длину лап и длину веретена

Любопытна схема, предложенная Котселлом для определения пропорций адмиралтейского якоря со съемными или неподвижными рогами. По ней легко можно определить кривизну рогов, длину лап и длину веретена (рис. 65).

«Начертите две параллельные прямые, расстояние между которыми — наименьшее сечение веретена якоря. Постройте на них равнобедренные треугольники CDE, стороны которых равны длине рогов якоря. Из точек Е отложите EF — расстояние, равное ширине ворота якоря. Соедините F с С и разделите это расстояние на две части. Из точки G восстановите перпендикуляры GM. Из точки их пересечения М опишите дугу CFC, а из точки — дугу GE. Проведите CL, равную двум CF. Точка пересечения этих линий L будет центром оси болта скобы якоря. Расстояние CG — длина лапы» [53].

Англичане считают, что конструкция якоря со съемными рогами, предложенная Котселлом, вероятно, натолкнула в 1840 году якорного мастера из Ньюкасла Портера на мысль о качающихся рогах, которые могли бы свободно откидываться в обе стороны в плоскости, перпендикулярной плоскости штока. Благодаря штоку якорь Портера переворачивался на лапу так же, как и адмиралтейский якорь. Но когда нижний рог якоря зарывался в грунт, верхний прижимался внутренней стороной лапы к веретену. Свободный рог уже не торчал из грунта и не мог зацепить якорный канат или пропороть днище корабля (рис. 66).

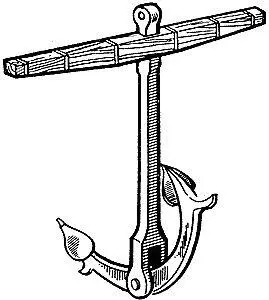

Рис. 66. Якорь Портера

Сборка веретена якоря Портера состояла, как и у якорей Перинга, из пластин, идущих во всю его длину. К одному концу веретена, откованного вчерне, приваривались щеки. Рога тоже набирались из пластин и ковались отдельно от веретена.

Сначала в Англии к якорю Портера отнеслись с недоверием: всех смущал соединительный болт, который может не выдержать. Но первые же официальные испытания якоря, проведенные Адмиралтейством в Вулвиче, показали: прочность конструкции якоря Портера более чем достаточна. На гидравлической пробной машине новый якорь весом 975 кг выдержал усилие в 36 т, в то время как обыкновенный якорь такого же веса переломился в мышке при усилии в 11 т. Этих испытаний Адмиралтейству показалось мало. Изготовили якорь весом 5300 кг. На гидравлической машине он выдержал усилие в 79,6 т — на 34 т больше положенного для обыкновенного якоря того же веса.

Изобретение английского мастера заинтересовало Адмиралтейство Франции: в Вулвич прибыл его представитель — виконт Шарабан, имевший звание капитана второго ранга. По просьбе французов Британское Адмиралтейство назначило дополнительные испытания якоря Портера. На этот раз ему предстояло состязание в прочности с якорем Перинга, перед которым еще совсем недавно не могли устоять никакие другие якоря.

Испытания начались 18 февраля 1842 года в Вулвиче. При усилии пробной машины в 60 т — расстояние от носка рога до скобы якоря Перинга увеличилось на 2/4 дюйма, а при 68 т (на две тонны больше установленного для этого якоря) рог отломился. Якорь же Портера выдержал почти двойную нагрузку.

Якорь с качающимися рогами оказался лучше и по величине держащей силы. Когда верхний рог якоря упирался в веретено, нижний составлял с последним угол, близкий к прямому. Более того, верхний рог, упираясь в веретено при натяжении каната, прижимал его к грунту, перенося точку опоры с пятки на середину веретена, этим самым как бы укорачивая его, уменьшая момент, которым канат стремится поднять якорь.

Вскоре после испытаний в Вулвиче Британское Адмиралтейство издало по флоту приказ: «Каждый спущенный на воду корабль снабжать, помимо обычных якорей, дополнительным запасным якорем конструкции Портера».

В 1846 году якорный мастер Портер потерял все права на свое изобретение, продав патент заводчику Ганнибалу. И одно время якорь с качающимися рогами называли в Англии якорем Ганнибала. Широкое распространение изобретение Портера начало получать на флоте в 1848 году. После аварии 110-пушечного корабля «Куин» на Гибралтарском рейде Адмиралтейство издало еще один приказ об обязательном снабжении каждого корабля якорем с качающимися рогами. Вот что сообщала об этом происшествии лондонская газета «Морнинг Кроникл» от 31 марта 1848 года:
