Лев Скрягин - Книга о якорях

Рис. 122. Наиболее распространенный мире якорь Байерса

Очень широкое применение сейчас находит якорь Байерса (рис. 122). Едва ли не каждое из трех-четырех торговых судов оборудовано именно такими якорями. На литой коробке, несущей лапы, нет больших захватов, выступающих под прямым углом, и ее скосы позволяют якорю лучше зарываться в грунт. Окантовывающие лапы ребра жесткости придают якорю Байерса достаточную прочность, необходимую для безопасного падения на каменистый грунт.

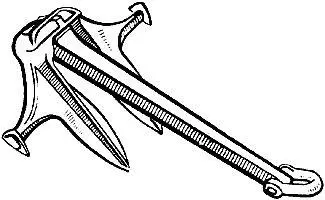

Рис. 123. Литой якорь Матросова

Несколько якорей повышенной держащей силы запатентовано и в нашей стране. Самая оригинальная и наиболее широко распространенная из них — литая конструкция, созданная в 1946 году советским инженером И. Матросовым (рис. 123). Чтобы придать якорю устойчивость в момент вхождения в грунт, изобретатель сделал на внешних кромках лап приливы с фланцами. Для быстрого забирания грунта в конструкции якоря применен принцип кривошипного механизма: ось вращения веретена размещена относительно оси боковых приливов так, что при натяжении якорь-цепи веретено выполняет роль шатуна, разворачивая лапы по оси вращения. Быстро входя в грунт, якорь Матросова не выходит из него при развороте судна на 360°. Якорь надежно держит в слабом песчано-илистом грунте и очень устойчив на твердом мелкокаменистом грунте.

Неоднократные испытания на величину держащей силы наглядно показали его неоспоримые преимущества в сравнении с адмиралтейским и холловским якорями на различных видах грунта. Держащая сила якоря Матросова в четыре с лишним раза больше, чем у адмиралтейского якоря такого же веса [23]. Как ни странно, этот хороший якорь в литом исполнении до сих пор не получил распространения на советских судах, хотя опытная партия таких якорей успешно прошла испытания в эксплуатационных условиях на морских промысловых судах.

Преимущества якоря Матросова перед якорем Холла очевидны, поэтому более чем странно, почему этот якорь в своем литом варианте не пошел в массовое производство. Заметим, что его технология не сложнее якоря, выпускаемого по английскому патенту 1888 года, то есть якоря Холла.

Рис. 124. Якорь Шедлинга с косыми штоками

Заслуживают внимания две конструкции якорей повышенной держащей силы другого советского изобретателя — инженера Ф. Шедлинга. В 1949 году он запатентовал сварной якорь с косыми штоками на лапах (рис. 124). Чтобы исключить заклинивание веретена якоря мелкими камнями при протаскивании по грунту, изобретатель сделал на внутренних кромках лап вырезы.

Рис. 125. Конструкция этого якоря во многом схожа с конструкцией якоря Дэнфорта

Во второй конструкции якоря Шедлинга вместо косых штоков в нижней части лап сделаны широкие крылья, стабилизирующие работу якоря на каменистых грунтах. Разворот лап ограничивается уступами, которые одновременно служат захватами для начального поворота лап в сторону грунта. После появления якоря Дэнфорта в США запатентовано несколько подобных якорей, среди которых самыми удачными считаются якоря, разработанные инженером Шипли (рис. 125).

Рис. 126. Якорь «АС-14»

Большие исследования по увеличению держащей силы якорей предприняло Британское Адмиралтейство в пятидесятых годах. Из присланного на конкурс десятка различных конструкций лучшими Адмиралтейство признало те, которые изображены на рис. 126 и 127.

Рис. 127. Якорь «AC-11»

По чертежам было изготовлено два якоря весом 2,64 и 1,63 т, которые при испытании в натурных условиях на крейсере и миноносце показали 17,5 и 13 т на каждую тонну своего веса соответственна. В 1960 году эти якоря утверждены типовыми для вновь строящихся кораблей британского королевского флота. Они получили название «АС-14» и «АС-11».

Рис. 128. Якорь «Бадокс-Стато»

В том же году Управление верфей и доков Великобритании запатентовало якорь, показанный на рис. 128. Ему дали название «Бадокс-Стато». Испытания показали, что его держащая сила равна 15 кг на иле и 20 кг на песке. Эти якоря изготавливаются в сварном варианте.

Рис. 129. Якорь Бекера

Лет двадцать назад в Швеции вспомнили якорь американца Илла. Шведский инженер Бекер запатентовал якорь, который показан на рис. 129. Продолговатая стальная рама одновременно и шток, и захват. Якорь Бекера почти не уступает по величине держащей силы якорю Дэнфорта.

Рис. 130. «Пуланкер»

В 1962 году в Голландии запатентовали якорь, изображенный на рис. 130. На различных видах грунта его держащая сила на 30–50 % превосходит держащую силу якоря Холла, что позволяет сократить вес якоря на 25–10 %. Этот якорь получил название «Пуланкер». Он уже одобрен почти всеми морскими классификационными обществами и уверенно начинает вытеснять якоря Холла. 18-тонный «Пуланкер» экспонировался на судостроительной выставке в Роттердаме в 1969 году.

Таковы основные и наиболее распространенные конструкции якорей повышенной держащей силы наших дней.

Плавучие маяки, знаки навигационного ограждения, понтоны, плавучие трубопроводы, рейдовые якорные бочки и многие другие плавучие сооружения тоже не могут обойтись без якорей. Для них, нуждающихся в надежной якорной стоянке в течение длительного периода, разработаны так называемые мертвые якоря. Их разделяют на два типа: направленного действия, когда якорь может держать в пределах заданного в плане угла, и кругового действия, когда якорь держит под любым углом в плане. Обычно такие якоря укладывают или врывают в грунт с помощью киллекторных судов или плавучих кранов.
