В Бессонов - Радиоэлектроника для начинающих (и не только)

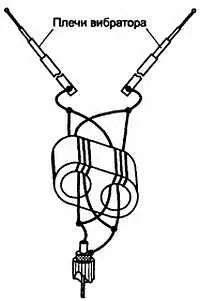

Рис. 10.15. Симметрирующее устройство из двух катушек с ферритовым сердечником

Аналогичный результат можно получить и в случае, когда проводники каждой из половин устройства намотаны на отдельных кольцевых ферритовых сердечниках. В комнатных телевизионных антеннах с вибратором петлевого типа, например, в ленточных антеннах, кроме задачи симметрирования, должна быть решена и задача согласования. Если подключение такой антенны к телевизору осуществляется посредством коаксиального 75-омного кабеля, то обе задачи могут быть решены одновременно с помощью симметрирующе-согласующего устройства, подобного описанному выше, выполненного на ферритовом сердечнике, но с проводниками, концы которых соединены, как показано на рис. 10.16.

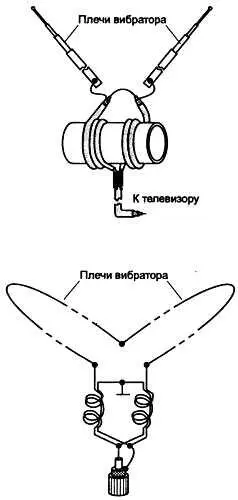

Рис. 10.16. Схема симметрирующе-согласующего устройства для ленточной антенны

Кроме того, что комнатные телевизионные антенны из-за ограниченных размеров уступают наружным антеннам по усилению и помехозащищенности, качество их работы зависит и от условий применения. Действительно, комната, в которой установлен телевизор, может иметь самую различную ориентацию по отношению к телецентру. На верхних этажах возможна прямая видимость на передающую антенну телецентра. При расположении комнаты на нижних этажах и стороне, противоположной телецентру, условия приема значительно ухудшаются. Внутри комнаты антенна может находиться в самых различных местах по отношению к окнам или стенам — источникам поля телевизионных сигналов. При прочих равных условиях напряженность поля внутри комнаты сильно зависит от материала стен здания. Из-за ряда обстоятельств, часть из которых перечислена выше, напряженность поля телевизионных сигналов внутри помещений оказывается существенно меньшей, чем снаружи, и, в частности, чем над крышей того же здания. Это вторая причина того, почему качество приема на комнатную телевизионную антенну хуже, чем на наружную.

Третья и, пожалуй, основная причина заключается в том, что внутри большинства городских помещений структура телевизионного сигнала резко отличается от структуры поля вне помещения и, в особенности — от поля в свободном пространстве над крышей здания. По напряженности поле внутри помещения крайне неоднородно, так как в любой точке помещения оно является результатом взаимодействия электромагнитных волн, приходящих в данную точку различными путями. В зависимости от амплитудных и фазовых соотношений приходящие волны могут в различной мере усиливать или ослаблять друг друга. Случайный характер амплитудных и фазовых соотношений делает картину распределения результирующего поля внутри помещения весьма сложной. Кроме того, одновременное наличие в каждой точке помещения нескольких волн, пришедших различными путями (нередко существенно отличающимися по расстоянию), вызывает ухудшение четкости и появление многоконтурности изображения на экране телевизора. Естественно, что при многопрограммном телевещании на частотах разных каналов напряженность и структура поля в каждой точке поля будут различными. Может оказаться, что в одной и той же точке на частоте одного канала изображение будет четким, а на частоте другого — многоконтурным или смазанным.

Указанные причины во многих случаях не позволяют принимать телевизионный сигнал на комнатные антенны на таких же расстояниях и с таким же качеством изображения, как это возможно при наружных и, в особенности, при коллективных антеннах. Чтобы при приеме на комнатную антенну получить удовлетворительное изображение, необходимо не только настраивать антенну, изменяя длину плеч ее вибратора, но и подбирать место и положение антенны в комнате относительно окон, стен и окружающих предметов. Если еще учесть, что при переключении телевизора на другой канал всю процедуру надо повторять снова, то станет ясным, почему комнатная антенна не может конкурировать с наружными и, тем более, с коллективными антеннами.

Эти антенны являются диапазонными антеннами. Они работают в двукратной полосе частот и обеспечивают прием сигналов многопрограммных телецентров в зоне их действия при любых сочетаниях каналов с первого по пятый, с шестого по двенадцатый, легко согласуются с 75-омным коаксиальным кабелем без использования согласующих и симметрирующих устройств, так как коаксиальный кабель вводится в полотно антенны в точке нулевого потенциала.

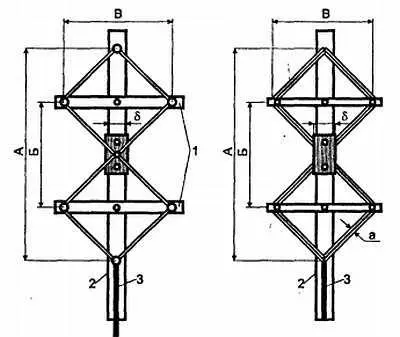

Первый вариант антенны состоит из двух рамок, расположенных в одной плоскости. Рамки выполняют из металлических трубок, полосок либо толстого медного провода и соединяют их параллельно (рис. 10.17).

Рис. 10.17. Зигзагообразная телевизионная антенна

Антенны из трубок диаметром 8…16 мм для 1…5 каналов и 4…8 мм для 6…12 каналов эффективны в более узкой полосе частот, чем антенны из провода.

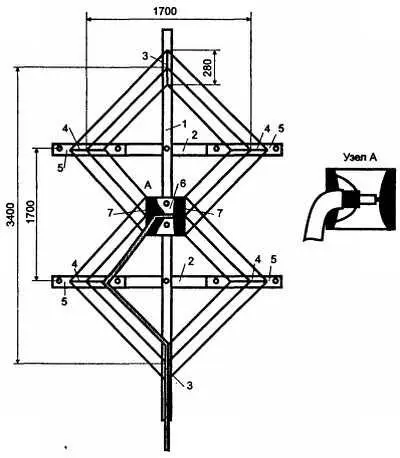

Конструкция и размеры антенны на каналы с 1-го по 5-й показаны на рис. 10.18.

Рис. 10.18. Конструкция зигзагообразной антенны для 1–5 телевизионных каналов

К деревянной стойке 1 крепят две поперечные металлические рейки 2 . В верхней и в нижней частях стойки устанавливают металлические планки 3 . Такие же планки 4 , но через изоляционные прокладки 5 крепят на концах реек. На стойке между рейками размещают изоляционную пластину 6 , на которой укреплены две металлические планки 7 . Провода диаметром 2…3 мм либо антенный канатик припаивают к металлическим планкам 3, 4, 7 . Кабель снижения с волновым сопротивлением 75 Ом крепят к нижней планке 3 , являющейся точкой нулевого потенциала.

Кабель укладывают вдоль двух сторон внутреннего провода нижней рамки и припаивают к планкам 7 (оплетку — к левой планке, центральный проводник — к правой).

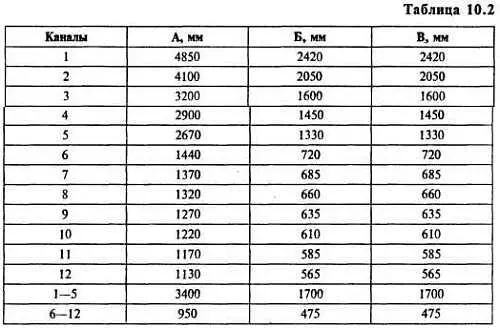

Основные размеры антенны для различных телевизионных каналов приведены в таблицах 10.2.

Расстояние между точками подключения фидера к антенне должно быть равно 10…15 мм для 1–5 каналов и 7…10 мм — для 6—12 каналов. Размер а = 100 мм для 1–5 каналов и а = 60 мм для 6—12 каналов.
