К недостаткам следует отнести небольшой коэффициент полезного действия, не превышающий 0,3, большое внутреннее сопротивление стабилизатора (5…20 Ом), а также узкий регулируемый диапазон стабилизируемого напряжения.

Работа компенсационного стабилизатора напряжения будет рассмотрена в этой главе на примере конкретного стабилизатора, рекомендуемого для изготовления.

5.5.1. Приставка-автомат к блоку питания[4]

Когда радиоаппаратура питается от выносного блока, приходится постоянно помнить о необходимости вынуть из розетки вилку сетевого шнура, после того как нагрузка выключена. Единственный выход в этом случае — дополнить блок питания автоматом (рис. 5.9), который отключит блок от сети, если контакты выключателя нагрузки будут разомкнуты.

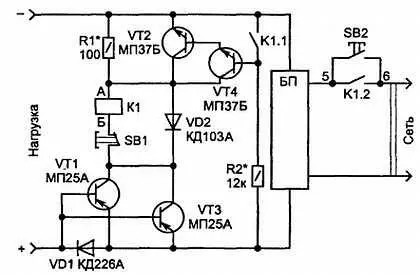

Рис. 5.9. Приставка-автомат к блоку питания

Рассмотрим работу автомата. При нажатии кнопки SB2 на выходе блока питания (БП) и нагрузке (ее выключатель SB2 должен находиться во включенном состоянии) появляется постоянное напряжение. Протекающий через диод VD1 ток нагрузки создает на нем падение напряжения, открывающее транзисторы VT1, VT3. Одновременно через резистор R2 подается открывающее напряжение на составной транзистор VT2—VT4. При этом транзистор VT2 шунтирует резистор R1, подавая на обмотку реле К1 практически полное питающее напряжение.

Реле срабатывает и контактами К1.2 шунтирует контакты кнопки SB2 (теперь кнопку можно отпустить), а контактами К1.1 закрывает составной транзистор. С этого момента через обмотку реле протекает ток удержания, ограниченный резистором R1. Если необходимо выключить нагрузку, достаточно нажать кнопку SB1. Реле отпустит и разомкнувшимися контактами К1.2 отключит блок питания от сети. В случае ошибочного отключения нагрузки ее встроенным выключателем ток через диод VD1 перестанет протекать, транзисторы VT1, VT3 закроются, реле отпустит, контакты К1.2 разомкнутся.

Параллельное включение транзисторов VT1, VT3 позволяет снизить токовую нагрузку на них до безопасного значения. Конечно, на их месте может работать один более мощный транзистор. Диод VD2 защищает транзисторы от токов, возникающих при коммутации обмотки реле.

Кроме указанных на схеме, в автомате могут быть использованы другие германиевые транзисторы соответствующей структуры. Следует лишь помнить, что транзисторы VT1, VT3 должны быть рассчитаны на работу при коллекторном токе, необходимом для срабатывания и удержания реле, их можно заменить одним из серий КТ814, КТ816 с исключением диода VD1, a VT2 должен кратковременно (25 мс) выдерживать ток срабатывания реле (можно использовать любой транзистор серий КТ815, КТ817). Диод VD1 — любой выпрямительный кремниевый, способный пропустить максимальный ток нагрузки, VD2 — практически любой кремниевый маломощный, скажем, серий КД102, КД103. При выходном напряжении блока питания 12 В реле может быть РЭН32, паспорт РФ4.519.021-02 (старое обозначение РФ4.519.025П2), а при 9 В — такое же, но паспорт РФ4.519.021-03 (РФ4.519.026П2). Конечно, подойдут и другие реле, срабатывающие при возможно меньшем токе и с контактами К1.2, рассчитанными на работу при сетевом напряжении 220 В.

Часть деталей автомата монтируют на печатной плате (рис. 5.10) из одностороннего фольгированного стеклотекстолита, которую вместе с реле устанавливают внутри блока питания.

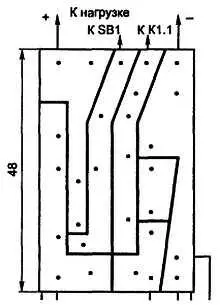

Рис. 5.10. Печатная плата для приставки-автомата

Кнопки укрепляют на стенке блока. Если же габариты блока питания не позволяют осуществить такой монтаж, автомат выполняют в виде отдельной приставки с собственным корпусом (кнопки теперь будут на нем) и объединяют его с блоком на общем основании.

Налаживание автомата сводится к подбору резисторов: R1 должен быть такого максимального сопротивления, при котором реле удерживается после срабатывания, a R2 должен обеспечивать насыщение транзистора VT2, в этом режиме падение напряжения между эмиттером и коллектором транзистора не превышает нескольких десятых долей вольта.

5.5.2. Стабилизатор в адаптере[5]

Большинство малогабаритных сетевых блоков питания зарубежного производства, называемых адаптерами, содержат три основных компонента: понижающий трансформатор, выпрямитель и оксидный конденсатор фильтра. Габариты корпуса адаптера позволяют легко переделать его в стабилизированный блок питания.

Здесь рассматривается вариант переделки адаптера (рис. 5.11), рассчитанного на ток нагрузки 300 мА, в стабилизированный источник питания с защитой от короткого замыкания. Узел сравнения выходного напряжения с образцовым собран на транзисторе VT2.

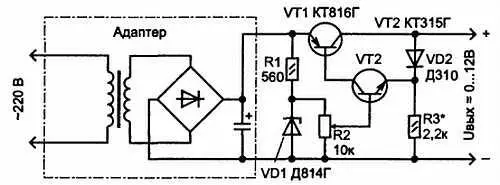

Рис. 5.11. Стабилизатор для адаптера

Если напряжение на выходе стабилизатора снизится, коллекторный ток транзистора VT2 и, следовательно, транзистора VT1 увеличится. Выходное напряжение стабилизатора останется на прежнем уровне. При коротком замыкании транзистор VT2 открыт. Значение тока его коллектора и соответственно тока базы транзистора VT1 определяется сопротивлением резистора R3. Следовательно, ток регулирующего транзистора также будет ограничен.

Детали стабилизатора смонтированы на плате адаптера, с которой удален переключатель. Транзисторы устройства выбирают с возможно большим коэффициентом передачи тока. Выпрямительные диоды используются те же, а оксидный конденсатор необходимо подобрать с возможно меньшими габаритами. Транзистор VT1 установлен на теплоотвод из дюралюминия толщиной 2 мм и размерами 40х10 мм (продиктовано размерами корпуса адаптера). Кроме того, для улучшения теплового режима в корпусе адаптера необходимо сделать отверстия.

Для уменьшения пульсации выходного напряжения между базой транзистора VT2 и нижним по схеме выводом резистора R2 целесообразно включить оксидный конденсатор емкостью 20…22 мкФ на напряжение не менее 15 В плюсовым выводом к базе VT2.

5.5.3. Электрошоковое средство защиты[6]

Основу прибора составляет преобразователь постоянного напряжения (рис. 5.12, а ). На выходе прибора применен умножитель напряжения на диодах КЦ-106 и конденсаторах 220 пФ х 10 кВ. Питанием служат 10 аккумуляторов Д-0,55. С меньшими — результат чуть хуже. Можно применять и батареи «Крона» или «Корунд». Важно иметь 9—12 вольт. Аккумуляторы удобны только тем, что их можно заряжать.

Очень важным элементом является трансформатор, который изготовлен из ферритового сердечника (ферритовый стержень от радиоприемника диаметром 8 мм), но эффективнее работал трансформатор из феррита от ТВС — из «П»-образного изготовлен брусок.
