Детали усилителя смонтированы на плате (рис. 6.1, б, в ) из одностороннего фольгированного стеклотекстолита. Резисторы устанавливают вертикально. Налаживание усилителя сводится к подбору сопротивления резистора R10 — оно должно быть таким, чтобы сила тока покоя усилителя составляла 3…4 мА. При необходимости снизить коэффициент гармоник достаточно удалить перемычку между базами транзисторов VT4, VT5 и включить вместо нее любой диод серии Д9 анодом к базе транзистора VT4. Более точно можно настроить УЗЧ, используя осциллограф и генератор звуковых частот.

6.5.1. Фильтры громкоговорителей

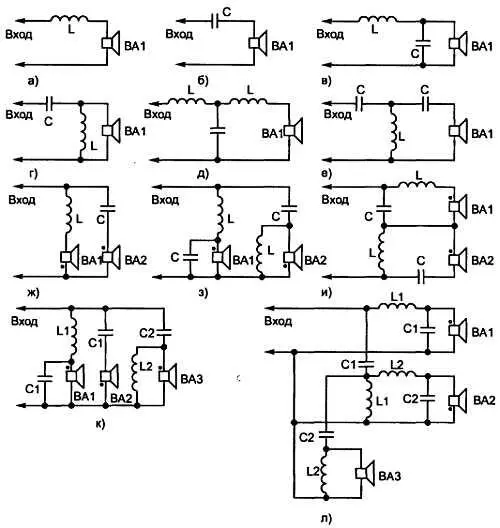

Для частотной коррекции излучения динамической головкой громкоговорителя применяют различные фильтры (рис. 6.8).

Рис. 6.8. Схемы фильтров для частотной коррекции излучения динамической головки

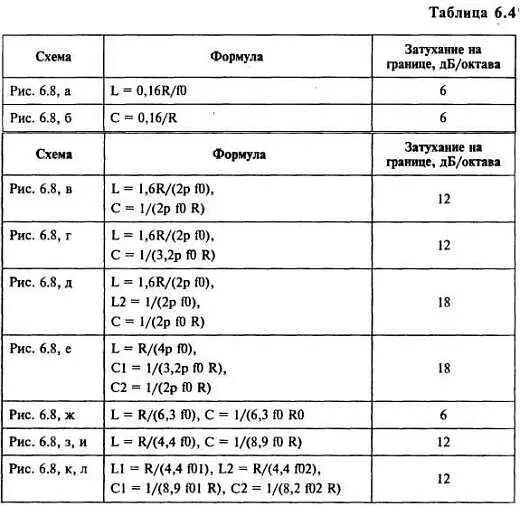

В таблице 6.4 указаны основные выражения, по которым можно рассчитать частотную характеристику этих фильтров ( R — сопротивление динамической головки, Ом; f 0— граничная частота, Гц).

6.5.2. Выходной фильтр

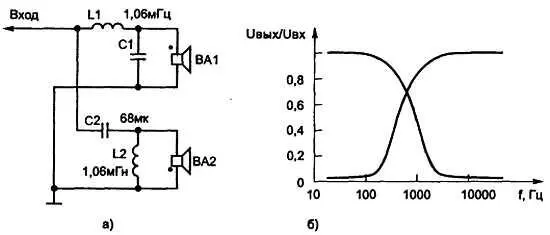

Он позволяет разделить звуковой сигнал на две составляющие. Для разделения полос используются фильтры нижних и верхних частот (рис. 6.9, а ). Частота среза фильтров равна 600 Гц. В фильтре используются низкочастотные динамические головки с внутренним сопротивлением 4 Ом (две параллельных 6ГД-2) и высокочастотные (две параллельных 1ГД-36). Частотная характеристика фильтра определяется по уровню 0,8 максимальной мощности динамиков (рис. 6.9, б ).

6.5.3. Измерение входного сопротивления транзисторного УЗЧ

Данные о входном и выходном сопротивлении УЗЧ имеют большое значение при налаживании и испытании усилителей, поэтому многие радиолюбители интересуются способами измерения этих величин.

Наиболее простым и доступным из них является способ, основанный на сравнении измеряемой величины ( R вх) с известным активным сопротивлением ( R ).

Чтобы измерить входное сопротивление, прежде всего собирают схему, изображенную на рис 6.10, а . Затем включают звуковой генератор и устанавливают частоту, на которой желательно измерить входное сопротивление усилителя и напряжение на выходе генератора. Последнее выбирают в пределах 0,12 В.

Так как измерительная цепь, т. е. микроамперметр и диод, обладают относительно малым сопротивлением, то перевод ползунка переключателя из одного положения в другое изменяет напряжение не только на том элементе схемы, к которому присоединена в данный момент измерительная цепь (например, на резисторе R ), но и на другом последовательно включенном элементе, т. е. на входном сопротивлении усилителя. Это обстоятельство усложняет процесс измерения. Однако, если воспользоваться описанным ниже приемом, то определение входного сопротивления не представит труда. Уяснить рекомендуемый способ легче всего на примере.

Предположим, что в положении ползунка переключателя 1–2 стрелка микроамперметра отклоняется до отметки «38» шкалы, а при переводе ползунка в положение 1–3 — до отметки «98». Разность показаний составит 60 (98–38). Разделив ее на два, сравниваем полученное число 30 с первым показанием прибора, т. е. с 38. После этого снова переводим ползунок переключателя в положение 1–2 и медленно увеличиваем сопротивление R до тех пор, пока стрелка прибора не совместится с отметкой 68 шкалы (68 = 30 + 38).

Если после увеличения сопротивления R показания микроамперметра в обоих положениях ползунка переключателя станут одинаковыми, то процесс уравнивания сопротивлений R и R вхзаканчивают. Если же отклонение стрелки микроамперметра в положении ползунка 1–3 окажется несколько меньше или больше первого отклонения (до отметки «68»), то сопротивление R снова изменяют. Следя за постоянством выходного напряжения генератора, выбирают такое значение сопротивления R , при котором стрелка микроамперметра отклонится на один и тот же угол в обоих положениях ползунка переключателя. После этого измеряют сопротивление R . Последнее и будет равно входному сопротивлению усилителя.

При наличии звукового генератора и вольтметра переменного тока можно воспользоваться еще одним способом измерения полного входного сопротивления усилителя.

Выполняют это так.

Собирают схему, приведенную на рис. 6.10, б .

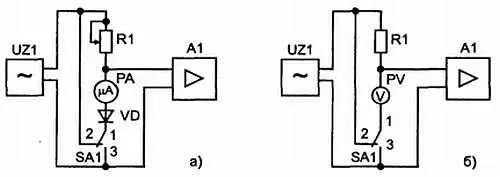

Рис. 6.10. Схема для измерения входного сопротивления УЗЧ

После этого включают звуковой генератор и устанавливают на его выходе напряжение 13 В. Затем переводят ползунок переключателя SA в положение 1–2 и замечают первое показание ( U 1) милливольтметра и величину U выхвыходного напряжения генератора. Следя за постоянством U вых, переводят ползунок переключателя в положение 1–3 и замечают второе показание ( U 2) миливольтметра. В заключение вычисляют полное входное сопротивление ступени усилителя на частоте генератора по формуле:

Z вх= ( U 2/ U 1)∙ R

Пример.

• К выходу звукового генератора подключены последовательно резистор сопротивлением 3,9 кОм и вход усилительной ступени. В положениях ползунка переключателя 1–2 и 1–3 стрелка милливольтметра отклоняется соответственно до отметок 250 и 600 мВ шкалы. Чему равно входное сопротивление ступени УЗЧ?

Решение. В соответствии с приведенной формулой искомая величина равна:

Z вх= (600/250)∙3,9 ~= 9,4 кОм

6.5.4. Измерение выходного сопротивления транзисторного УЗЧ

Измерение проводят по схеме (рис. 6.11). Необходимо иметь звуковой генератор и электронный вольтметр.

Устанавливают частоту звукового генератора, равную 1000 Гц, а напряжение на выходе звукового генератора такое, чтобы не было перегрузки УЗЧ. Замеряют напряжение на выходе звукового генератора и УЗЧ, затем замыкают перемычку XS1—XS2, подрегулировывают, если необходимо, напряжение на выходе звукового генератора (оно не должно меняться) и перемещают ползунок переменного резистора R до тех пор, пока электронный вольтметр не покажет напряжение УЗЧ, равное половине первоначального значения.

Подобранное таким образом сопротивление резистора R (которое замеряется омметром) и считается равным выходному сопротивлению УЗЧ на частоте 1000 Гц. Резистор R выбирают сопротивлением, примерно равным ожидаемому выходному сопротивлению УЗЧ.
