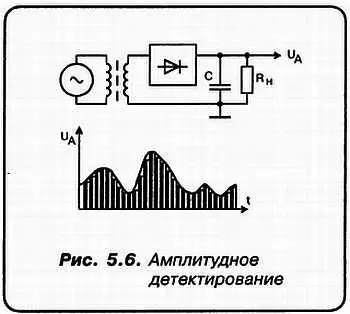

«С»:Разумно! Итак, на представленной схеме показан простейший детектор амплитудно-модулированных сигналов, а рядышком представлена эпюра выходного напряжения U A. В качестве сопротивления нагрузки R нмогут использоваться наушники (рис. 5.6).

«Н»:А какова роль конденсатора С ?

«С»:Накапливая на себе поступающий за время каждого полупериода электрический заряд, конденсатор С позволяет поддерживать на нагрузке плавно меняющееся напряжение низкой частоты. Поэтому разрядный ток, протекающий через R н, будет являться не серией амплитудно-модулированных импульсов, а настоящим током НИЗКОЙ ЧАСТОТЫ!

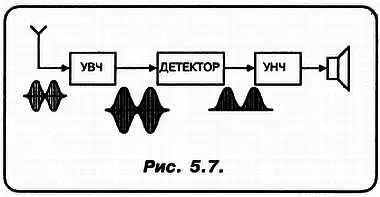

Ну вот! А теперь я рисую первую блок-схему, а ты, Незнайкин, постарайся ее правильно истрактовать (рис. 5.7)!

«Н»:«Я не волшебник, я еще только учусь», но мне кажется, что УВЧ — это усилитель высокой частоты, а УНЧ — соответственно, низкой частоты!

«А»:И какова же роль УВЧ?

«Н»:Я полагаю, что все дело в амплитуде высокочастотного сигнала, поступающего от антенны. Каким-то образом (я пока затрудняюсь объяснить этот феномен), но УВЧ, сохраняя временные зависимости относительного изменения амплитуды сигнала, способен увеличивать их абсолютный размах!.. Затем усиленный сигнал детектируется, а дальше поступает на вход УНЧ. Затем на динамик, после чего мы имеем удовольствие слушать интересные радиопередачи!

«С»:Поздравляю! Ты поведал нам об устройстве и принципе работы ПРИЕМНИКА ПРЯМОГО УСИЛЕНИЯ, в просторечии — ПРЯМИКА!

«Н»:А что, применяются и иные блок-схемы?

«С»:Вне всякого сомнения! Поскольку приемники прямого усиления имеют немалое количество очень серьезных недостатков. Ну, например, начинающие радиолюбители часто строят простенькие транзисторные «прямички». Но ТОЛЬКО для диапазонов длинных и средних волн!

«Н»:А почему их нельзя применить и для диапазона коротких волн?

«А»:Прежде всего потому, что входной настраиваемый колебательный контур (или целая система колебательных контуров), получивший в технической литературе наименование ПРЕСЕЛЕКТОР, не обладает сколько-нибудь существенной избирательностью в диапазоне коротких волн!

«Н»:А что такое вообще — ИЗБИРАТЕЛЬНОСТЬ?

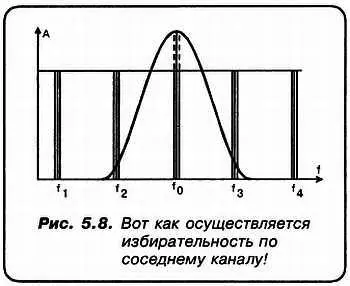

«А»:Вернемся к нашему избирательному контуру. И, в частности, к его АЧХ (см. рис. 5.8).

«Н»:А что это за вертикальные линии на рисунке, обозначенные как f 1; f 2; f 3и f 4?

«А»:Здесь я представил вполне реальную ситуацию, когда в эфире, кроме станции с несущей частотой f 0, работают еще и другие радиостанции. Вот их частоты и соответствуют изображенным на рисунке вертикальным линиям!

Но ты ведь не хочешь слушать и их тоже, причем ВСЕ СРАЗУ?!

«Н»:Так я же ничего не расслышу!

«А»:Ну так твой преселектор и помогает тебе настроиться на одну из них, в данном случае это и будет частота f 0!

«С»:При этом обрати внимание, что амплитуды сигналов, развиваемые на антенном входе всеми пятью радиостанциями — РАВНЫ!

«Н»:Я отлично это вижу! Но заметил еще и то, что частоты f 1и f 4— совсем не воспринимаются преселектором, а частоты f 2и f 3— только частично…

«А»:Только те частоты, которые накрываются «колоколом» и проходят преселектор!

Но обрати внимание, что частота f 0при этом еще и возрастает по амплитуде!

Повторим еще раз, что КОЛЕБАТЕЛЬНЫЙ КОНТУР УСИЛИВАЕТ приходящие сигналы, частоты которых равны или очень близки его резонансной частоте!

«Н»:На нашей блок-схеме, кстати, я никакого преселектора не вижу!

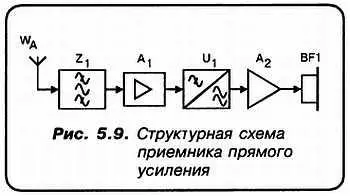

«С»:Да потому, что его там просто нет! Кстати, «в последнее время стало модным разливать чай через ситечко»! Я это к тому, что нам будет удобнее, наряду с блок-схемами, пользоваться также СТРУКТУРНЫМИ СХЕМАМИ! Тогда, с учетом пожеланий Незнайкина, я изображу структурную схему приемника прямого усиления рис. 5.9.

«А»:Информация к размышлению, Незнайкин! — Z 1— преселектор; A 1— УВЧ; U 1— амплитудный детектор; А 2—УНЧ; BF 1— телефоны или динамик.

«С»:Я полагаю, дорогой Аматор, что в дальнейшем мы будем прибегать только к структурным и принципиальным электрическим схемам!

«А»:Очень хорошо! Я придерживаюсь того же мнения, уважаемый Спец!

«Н»:Принято единогласно!.. Но у меня вопрос относительно изображенной выше характеристики преселектора. И, в связи с этим, о бесполезности «прямика» в диапазоне КВ…

«С»:Выкладывай, дорогой Незнайкин! Мы для этого и собрались!

«Н»:Расстояние между частотами f 1; f 2; f 3и f 4выбрано случайно?

«С»:Не совсем!.. В современном мире огромное количество радиостанций! И вопрос о том, что надо предпринять, чтобы они не мешали друг другу, непрерывно решается в течение вот уже многих десятков лет! В диапазонах длинных, средних и коротких волн интервал по частоте выбран равным 9 кГц в Европе. А в Америке и Японии даже 10 кГц.

При таком распределении частот получается, что в диапазоне ДВ размещается 28 каналов, а в СВ — 120 каналов! Но только в европейском регионе число радиостанций значительно больше числа каналов!

Таким образом, одинаковые частоты отведены радиостанциям, максимально удаленным друг от друга территориально. И днем положение терпимо. Однако ночью не редкость ситуация, когда на одной частоте прослушиваются две — три радиостанции. Ничего не поделаешь! В эфире тесновато!

«Н»:А уменьшить интервал с 9 кГц до 3–4 никак нельзя?

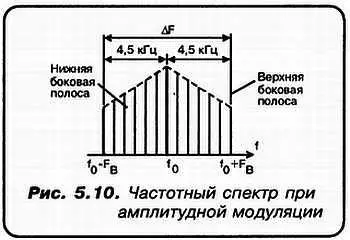

«С»:Взгляни на следующий эскиз (рис. 5.10)!

Здесь я изобразил частотный спектр AM — сигнала ОДНОЙ радиостанции. Следовательно, даже отведя на одну станцию полосу частот 9 кГц, передать сигнал, в котором содержится ВЕСЬ воспринимаемый ухом звуковой спектр — НЕЛЬЗЯ! Самая верхняя звуковая частота, это — 4,5 кГц! Хотя должен сказать, что если не слишком придираться к качеству звука, этого вполне хватает даже для приема ритмов современной музыки.
