Александр Кульский - КВ-приемник мирового уровня? Это очень просто!

«Н»:А какую-нибудь конкретную реализацию СЧ Вы могли бы привести?

«С»:Ты полагаешь, что тебе от этого станет легче? Тогда учти следующее обстоятельство. Несмотря на то, что к настоящему времени предложено множество схем прямого и косвенного синтеза частот, тем не менее большинство из них не обеспечивает необходимые шумовые и спектральные параметры гетеродина.

Те же, которые обеспечивают, базируются на использовании дефицитных иностранных микросхем! Но все же одну структурную схему синтезатора, которая используется в ряде промышленных конструкций, я приведу.

«Н»:А этот синтезатор годится для приемников с «преобразованием вверх»?

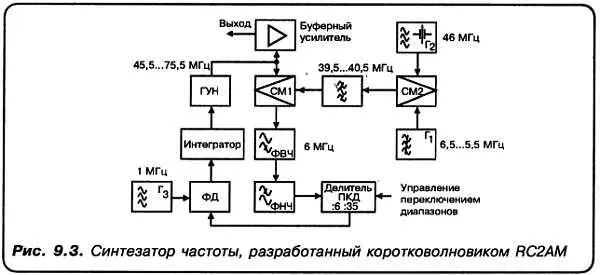

«С»:А как же иначе? Изображенный ниже синтезатор, предназначен для перекрытия тридцати сегментов шириной 1 МГц в диапазоне 45,5—75,5 МГц, при первой ПЧ равной 45,5 МГц! Такой синтезатор использован, например, в КВ-приемнике, разработанном RC2AM (рис. 9.3).

В этом синтезаторе используется кварцевый генератор на 46 МГц, плавный гетеродин, перекрывающий диапазоны 6,5–5,5 МГц, а также ГУН (генератор управляемый напряжением), работающий в диапазоне 45,5—75,5 МГц.

Сигнал ГПД смешивается с сигналом 46 МГц, в результате чего выделяется полоса частот 39,5—40,5 МГц, которая, смешиваясь с частотой ГУН, дает частоту, лежащую в диапазоне 6—35 МГц. Устанавливая коэффициент деления делителя частоты в пределах от 6 до 35, добиваются, чтобы при работе генератора, управляемого напряжением, в нужном диапазоне частота сигнала на выходе делителя была 1 МГц, на которой и происходит захват и удержание частоты петлей фазовой автоподстройки, включающей фазовый детектор и интегратор. На второй вход ФД подается опорный сигнал 1 МГц!

«А»:Но ведь изготовить подобный синтезатор в домашних условиях — это гигантский труд!

«С»:Совершенно верно! И я даже сказал бы — Сизифов труд! Поскольку шумовые характеристики этого синтезатора все равно оставляют желать лучшего!

«Н»:Так получается, не изготовив высококачественного синтезатора, мы не смогли бы построить приемник с преобразованием «вверх»?!

«С»:Выше головы, парни! Все вовсе не так плохо! Пока на рынках появятся доступные синтезаторы частоты в интегральном исполнении, высококачественные ГПД еще послужат верой и правдой, в том числе и в приемниках с преобразованием «вверх»!

Тем более, что шумовые характеристики гетеродинов на основе ГПД — существенно лучше, а схемы — значительно проще!

«Н»:Я лично очень благодарен Вам и Аматору, что имел возможность получить достаточно четкое представление о структурных схемах и особенностях современных радиовещательных приемников КВ диапазона.

Но остался один неясный для меня вопрос…

«А»:Интересно, какой именно?

«Н»:Почему вы так много внимания и времени уделили ИМЕННО ЭТОЙ ТЕМЕ?

«А»:А ты что, до сих пор не догадался? Или желаешь, чтобы точки над «i» расставил я?…

«Н»:Логичное заключение…

«А»:Ну что же… Весь наш цикл бесед, в некоторых из которых принимал участие и ты, был посвящен, в сущности, только одному — обсуждению структурной схемы коротковолнового переносного радиоприемника, ПОСТРОЙКУ КОТОРОГО МЫ ВСКОРЕ И НАЧНЕМ!

«Н»:Вы — это значит Спец и ты, Аматор?

«А»:Не совсем!.. Мы с тобой, дружище Незнайкин! Ты что, не веришь в свои творческие силы?

«С»:Дорогой Незнайкин!.. В дни моей юности был очень популярен кинофильм «Последний дюйм»! Так вот там один из персонажей фильма пилот Бен утверждал: «Сынок, в жизни можно сделать все, если не надорваться!..»

Поэтому, чтобы избежать подобной неприятности, как мне кажется, за дело лучше взяться вдвоем!

«А»:Вопросы, предложения, возражения и прочее имеются?

«Н»:Да меня эта идея, откровенно говоря, захватила уже давно! Я просто признаваться не хотел!.. И все — таки… А получится?… Как Вы полагаете, уважаемый Спец?

«С»:Дорогие друзья!

Постройка подобного приемника преследует сразу несколько целей! Поэтому с полным на то основанием можно утверждать, что это — многоцелевая задача!

Первое — в процессе постройки и отладки подобного приемника, знания и навыки, которые при этом приобретаются, в любом случае подготавливают человека к дальнейшей работе в интереснейшей области практической электроники!

А люди, имеющие подобные навыки, без работы не останутся! Во-вторых, давайте вспомним, например, что говорил Михаил Сергеич Горбачев в своем интервью после окончания Великого Форосского заточения?

«А»:Это когда он заявил, что единственным источником информации для него была, вещающая на КВ, станция «Радио Свобода»?

«С»:В точности так! Друзья мои, хороший KB-приемник ВСЕГДА обеспечит вам возможность прорыва «информационной блокады»! Независимо оттого, находитесь ли вы на Форосе, или в иной географической точке нашей многострадальной…

«А»:Но ведь сейчас не глушат!?…

«С»:А какими словами заканчивается вторая книга А. Дюма о похождениях трех мушкетеров?…

«А»:Помнится, словами д'Артаньяна?!..

«С»:И это верно!.. Д'Артаньян произносит мудрую фразу: «…отведите мне комнату в бельэтаже. Я теперь капитан мушкетеров! Но… оставьте за мной и чердак! Никогда не знаешь, что может случиться в жизни!»

«А»:Убедительно! И даже очень!..

«С»:Естественно, гениальный писатель!..

Ну и в-третьих! Конечно, имея, например, ну совершенно лишние доллары, которые просто непонятно куда девать, вы можете, походив по маркетам, приобрести японский или голландский KB-приемник высокого класса, который будет ублажать ваш глаз, слух и чувство собственного достоинства!..

Кроме всего прочего, это обеспечит вам возможность «ловить» ВЕСЬ МИР!

Но учтите, что высококлассный приемник стоит очень дорого!

«Н»:Каков уровень цен, хотя бы примерно?

«С»:За KB-приемник с профессиональными параметрами около 2000 долларов!

«А»:Больше вопросов не имею!..

«Н»:А я — тем более!..

«С»:Тогда, друзья мои, начинаем наш «военный совет»!

«Спец»:Итак, вопрос в принципе решен, я полагаю?

«Аматор»:Да, безусловно!

«Незнайкин»:И я так считаю!..

«А»:Хотя выбор окончательного варианта структурной схемы еще не произведен!

«С»:Вот именно этим мы сейчас и займемся!..

Итак, приступаем к обсуждению структурной схемы и ее особенностей. Я предлагаю начать с обсуждения радиотехнического тракта, затем обсудить особенности систем контроля и индикации, а затем вопросы электропитания разрабатываемого устройства. И, одновременно, не забыть о весогабаритных характеристиках.
