«А»:Я читал о них! Они характеризуются очень малым временем переключения и очень низкой величиной накопленного заряда!

«С»:Совершенно верно! Добавлю только, что хотя в их основе тоже лежит кремний, но у них весьма мало прямое падение напряжения по сравнению с обычными кремниевыми диодами. Оно составляет около 0,3 В.

«Н»:А у обычных сколько?

«А»:Между 0,6 и 0,7 вольта…

«С»:У них масса и других достоинств. Например, очень малые шумы и ничтожные (сравнительно с любыми другими типами диодов) емкости! Что в сумме делает диоды Шоттки наиболее предпочтительными для создания ВЫСОКОКАЧЕСТВЕННЫХ ВЫСОКОЧАСТОТНЫХ ДИОДНЫХ СМЕСИТЕЛЕЙ.

Существует и еще один класс диодов, которые дали очень много как схемотехнике, так и дизайну приборостроения…

«А»:Речь идет о СВЕТОДИОДАХ?

«С»:Именно о них! Обратите внимание, что светодиоды изготовляются не путем использования германия или кремния, о которых мы уже говорили ранее. А на основе СЛОЖНЫХ полупроводников. Например, на основе арсенида — фосфида галлия (имеющего валентную связь типа А 3В 5).

Или, скажем, карбида кремния. Или арсенид — галлий — алюминия и прочие. Эти диоды излучают световые кванты при протекании через них прямого тока. Область спектрального излучения этих диодов имеет довольно узкие границы. При этом яркость свечения в широком диапазоне пропорциональна величине прямого тока светодиода!

«Н»:Так они могут заменить маленькую электрическую лампочку?

«С»:Новейшие светодиоды, получившие наименование «сверхярких», действительно, можно использовать в качестве подсветки, если тебя не будет шокировать их кроваво-красный свет! Но, в отличие от лампочки, нить накаливания которой нагрета до 2000 °C, излучающая свет область кристалла имеет температуру не выше 50 °C! И, что важно, не обладает тепловой инерцией!

Вот почему излучение светодиода очень легко модулировать. А, следовательно, одно из основных применений светодиода — это не столько элементарная подсветка, сколько передача информации в световом диапазоне. Токи для этого нужны совершенно пустячные! Например, новейшие японские, американские и голландские светодиоды великолепно светятся уже при токе 2–3 мА!

«А»:Для отчетливой индикации этого вполне достаточно! Но ведь на основе светодиодов изготовляются еще и цифровые индикаторы?

«С»:Да, но о них мы будем говорить позднее, когда вплотную займемся ЦОУ для приемника. Но, всем вышеперечисленным, возможности светодиодов опять-таки не ограничиваются! Что бы вы сказали, если мы попробуем применить светодиод в качестве… стабилитрона?

«Н»:Но ведь стабилитронов различных типов, как успел сообщить мне Аматор, хоть пруд пруди! Так зачем же?…

Что может дать особо нового использование для этой цели светодиодов?

«С»:А вот тут, Незнайкин, ты глубоко неправ! С точки зрения экономики это вообще одно и то же. А вот с точки зрения электроники…

«А»:Знаете, Спец, я тоже еще как-то не очень врубаюсь в ситуацию!

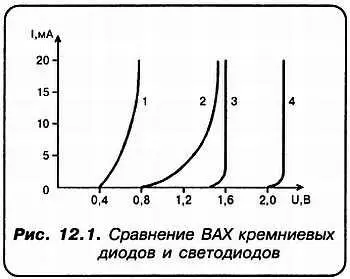

«С»:Это поправимо… Мы уже говорили, что стабилитроны, реально, используются для получения опорных напряжений не ниже 3,3 вольта. Более низкие напряжения стабилизации достигаются только последовательным включением обычных диодов в прямом направлении. Но их суммарное дифференциальное сопротивление при этом становится слишком большим. Обратимся к рисунку. На нем изображены ВАХ для различных случаев прямого включения диодов (см. рис. 12.1).

Так кривая 1 — это ВАХ одного кремниевого диода. Кривая 2 — соответствует случаю прямого включения ДВУХ диодов. Обратите внимание на увеличение степени наклона! А теперь сравните кривые 1 и 2 с кривой 3 , характеризующую ВАХ светодиода красного свечения.

«А»:Но я вообще не наблюдаю наклона характеристики кривой 3 ?! В то же время величина напряжения стабилизации составляет всего 1,6 вольта!

«С»:Насчет наклона ВАХ ты совершенно прав! Его, практически, вообще нет. Дифференциальное сопротивление светодиода не превышает ДОЛЕЙ ОМА! Кстати, в зависимости от длины волны излучения, напряжение стабилизации варьируется от 1,4 вольта (инфракрасный) до 2,4 вольта (зеленый).

«А»:Но имеются еще и такие приборы, как ФОТОДИОДЫ. Рассмотрим ли мы их?

«С»:Я сам сейчас думаю над этим вопросом. С одной стороны, если затронуть тему фотодиодов, нам придется уделить ей большое внимание. С другой — их использование в радиоприемнике в настоящий момент не предполагается. А мы не имеем возможности в наших беседах рассказать обо всей современной электронике. Причем сразу! Согласись, Аматор, что вот не затрагиваем же мы здесь тему о свойствах полупроводниковых лазеров, например…

«А»:Справедливо. В общем, если паче чаяния фотодиоды нам все же понадобятся, никто нам не помешает вернуться к ним…

«С»:Ну что же… На том и порешим!

«Н»:Значит, можно считать, что общее краткое знакомство с диодами мы закончили?

«С»:Да, пожалуй. Осталось только положить здесь начало своего рода справочнику, о необходимости которого мы упоминали выше!

«А»:Нет проблем! Беру бумагу и ручку. Дорогой Спец, я весь внимание. Уже пишу!..

«С»:Как вы любезны!.. В таком случае — уже диктую!.. (см. Глава 30., табл. 30.2)

«А»:Ну вот, начало справочнику положено!

«С»:Всё это великолепно! Ну а теперь нас ждет знакомство с транзисторами… Итак, транзистор — это полупроводниковый элемент с тремя электродами, который служит для усиления или переключения сигналов.

Интересна их история. В то самое время как приёмно-усилительная лампа (ПУЛ) победно шествовала по всему свету, наиболее философски мыслящие умы усиленно искали ей замену. Они мечтали о приборчике экономичном, малогабаритном, очень надежном, не требующем для своей работы высоких напряжений. Бум, который произвел в техническом мире приемник — кристадин российского инженера Лосева (снабженный твердотельным диодом — усилителем) вскоре сошел на нет. Ни участок ВАХ кристалла, примененного Лосевым, имевший ОТРИЦАТЕЛЬНОЕ СОПРОТИВЛЕНИЕ; ни второе удивительное свойство того же кристалла — таинственное (как на то время) свечение при работе — не имели под собой никакого научного объяснения. А сам прибор — необходимой стабильности и постоянства действия.

«А»:А что же европейско-американская мысль? Не заинтересовалась этими эффектами?

«С»:Заинтересовалась, но не очень! Профессор физики Юлиус Лилиенфельд, работавший в США по проблеме создания твердотельного кристаллического усилителя, ещё с 1925 года получил 3 патента на совершенно иной принцип!
