«Н»:Отсюда я делаю тот вывод, что в первых, малошумящих каскадах приемника следует применять ТОЛЬКО резисторы группы «А»!

«А»:Глубокая мысль! Ну, а каков же будет второй вывод?

«Н»:Рискну заявить, что второй вывод — это желательность выбора такой схемы входного каскада, чтобы на его управляющем электроде (затворе или базе) дополнительное постоянное напряжение было бы как можно меньшим!

«С»:Растут люди! Могу посоветовать из постоянных резисторов прежних лет выпуска — только ОМЛТ — 0,125 (или ОСМЛТ — 0,125), если нет потребности в больших мощностях рассеяния. А из низкоомных металлоокисные, типа МОН.

«А»:А из более новых?

«С»:Самыми желательными являются С2—29В. Затем С2—10; С2—23; С2—33; С2—36. Соответствующих мощностей! Кстати, резисторы типа С2—29 характеризуются уровнем шумов существенно меньшим, чем 1 мкВ/В.

«А»:А как насчет высокочастотных характеристик?

«С»:В цепях до 50 МГц, практически никаких проблем не возникает! Но поскольку здесь все свои, то могу посоветовать, по возможности, применять только КМП-резисторы такой фирмы, как PHILIPS.

«Н»:А что такое КМП?

«С»:Эта аббревиатура означает — КОМПОНЕНТЫ, МОНТИРУЕМЫЕ НА ПОВЕРХНОСТЬ. Такой себе хорошенький миниатюрный «кирпичик». Никаких проволочных выводов! А, следовательно, никаких паразитных индуктивностей! КМП прекрасно работают на частотах до 500 МГц и даже выше. В общем, Европа — А!

«А»:А что можно сказать о резисторах переменного сопротивления?

«С»:Да очень многое можно сказать! Прежде всего, мы не в школе! Значит, договоримся сразу — компот отдельно, а шпроты — отдельно! Поэтому будем различать резисторы ПОДСТРОЕННЫЕ и ПЕРЕМЕННЫЕ! А переменные, в свою очередь, подразделять на просто переменные и переменные многооборотные!

«Н»:Дальше в лес — больше дров!..

«С»:Начнем все же с подстроечных. Так называются резисторы, которые устанавливаются непосредственно на печатные платы и регулируются в процессе настройки электронных узлов и более не беспокоятся! То есть пользователь электронной аппаратуры их не видит и не крутит! Подстроечные резисторы могут быть герметизированные и негерметизированные, однооборотные и многооборотные.

«А»:Я на телевизионных платах видел СПЗ—1б — негерматизированные. Они нам нужны?

«С»:Как прошлогодний снег! Это не для профессионалов. В нашей разработке будут употребляться следующие типы: из однооборотных — СП3—13а; СП5—16 В(А, Б, В,). Из многооборотных — СП5—3; СП5—2.

«А»:Ну, а переменные?

«С»:Прежде всего в приемнике нам потребуется один многооборотный переменный резистор.

«А»:Для подачи напряжения на варикапы?

«С»:Именно для этого! Возможно применение таких типов, как СП5—39; СП5—44. Хотя я предпочел бы ППМЛ!

«Н»:Почему именно его?

«С»:Этот очень хороший, износоустойчивый десятиоборотный потенциометр обладает повышенной надежностью. А это немаловажно!

«А»:А что можно сказать о КОНДЕНСАТОРАХ? Не вообше, а конкретно?

«С»:Система из двух обкладок или пластин, разделенных диэлектриком и обладающая способностью накапливать электричество, называется конденсатором. Емкость конденсатора, как известно, есть физический параметр, определяемый отношением количества накапливаемых на отрицательном полюсе электронов к приложенному напряжению. УДЕЛЬНАЯ ЕМКОСТЬ — отношение емкости к объему (либо массе) конденсатора. НОМИНАЛЬНАЯ ЕМКОСТЬ — это та емкость, которая указана на конденсаторе заводом-изготовителем. Она гостируема и составляет некоторый стандартный ряд.

«А»:Однако фактическая емкость каждого конденсатора отличается от номинальной. Но в пределах допуска.

«С»:Да, есть такой параметр, как ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ. Нам очень важен такой параметр, как ЭЛЕКТРИЧЕСКАЯ ПРОЧНОСТЬ КОНДЕНСАТОРА.

«А»:Это она характеризуется НОМИНАЛЬНЫМ РАБОЧИМ НАПРЯЖЕНИЕМ? То есть максимальным напряжением, при котором конденсатор может надежно работать в течение тысяч часов?

«С»:Ты прав, мой друг! Просто для справки — различают еще ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ, а также ПРОБИВНОЕ.

«А»:Есть еще такой параметр, как СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ КОНДЕНСАТОРА. Она представляет собой отношение напряжения, приложенного к конденсатору к его току утечки.

«С»:Следует заметить, что емкость конденсатора зависит от частоты приложенного напряжения. И хотя, чисто теоретически, конденсаторы не рассеивают энергию в виде тепла, реальные конденсаторы, тем не менее, характеризуются потерей мощности. Это связано с проводимостью диэлектрика, нагревом металлических элементов и т. п. Очень важной характеристикой конденсатора является ТКЕ — ТЕМПЕРАТУРНЫЙ КОЭФФИЦИЕНТ ЕМКОСТИ.

«А»:Но ведь ТКЕ — обратимый параметр? То есть если температура становится прежней, то и емкость соответственно?

«С»:Да, к общему удовольствию! А вообще ТКЕ — представляет собой относительное изменение емкости при изменении температуры на 1 °C.

«А»:Однако мало радости доставляет ТКЕ если конденсатор входит в состав высокочастотной резонансной цепи!

«С»:Мало — это не то слово! Особенно это касается гетеродинов! Поэтому, в зависимости от величины ТКЕ, конденсаторы разделяются на группы. Каждая имеет свое значение ТКЕ!

«Н»:Давайте, на всякий случай, составим на сей счет небольшую таблицу!

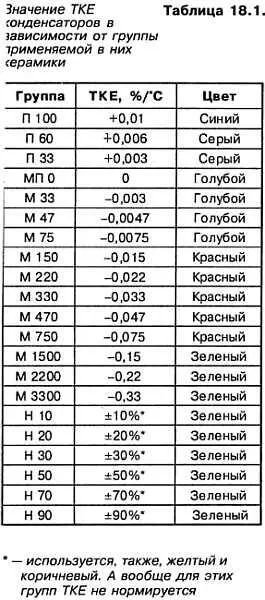

«А»:Это разумно! Итак, смотри таблицу (табл. 18.1).

«Н»:А почему бы ВСЕ конденсаторы не выпускать на основе керамики МП 0 и все дела?

«С»:Это и ненужно, и невозможно! Ненужно, поскольку в состав контуров входит, как известно, еще и катушка индуктивности, которая (как увидим позднее) тоже характеризуется аналогичной величиной ТКИ (температурный коэффициент индуктивности). А применение керамики типа МП 0 не позволило бы ввести в контур термокомпенсацию!

«А»:А невозможно, очевидно, потому, что в керамических конденсаторах большой емкости применена керамика с колоссальным значением диэлектрической проницаемости! И это понятно, если принять во внимание степень миниатюрности этих конденсаторов.

«С»:Но вот с ТКЕ таких конденсаторов дело обстоит хуже! Я занес в таблицу группы от Н—10 до Н—90 включительно!

«Н»:А что означают звездочки?

«С»:Только тот факт, что для этих групп характерен не ТКЕ, а относительное изменение их емкости в интервале температур от -60 °C до +85 °C соотнесенное с их емкостью при +20 °C.
