Фильтр анодного выпрямителя (рис. 82, лист 125) обычно состоит из сопротивления R ф или дросселя Др ф и двух электролитических конденсаторов С ф1 и С ф2 большой емкости (10–40 мкф). Еще раз напоминаем, что электролитические конденсаторы можно включать только в определенной полярности: алюминиевый корпус соединяется с «минусом» источника тока, к которому подключается конденсатор, а «плюс» этого источника соединяется с имеющимся на конденсаторе изолированным лепестком. При выборе конденсаторов, особенно для высоковольтных цепей, желательно иметь некоторый запас по напряжению.

Так, если на конденсаторе указано, что его рабочее напряжение составляет 300 в, то желательно, чтобы напряжение, которое будет приложено к этому конденсатору, не превышало 200–250 в.

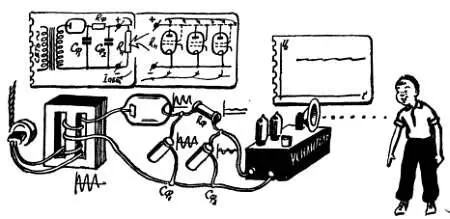

Рис. 82. В фильтре выпрямителя сопротивление R фили дроссель Др фне пропускает к нагрузке переменную составляющую пульсирующего тока, а конденсаторы С ф1и С ф2 замыкают ее накоротко. В результате по нагрузке течет постоянный ток, и на ней действует постоянное напряжение.

Основная часть переменной составляющей пульсирующего тока замыкается через первый, считая от вентиля, конденсатор С ф1 , а окончательная фильтрация осуществляется вторым конденсатором С ф2 . С точки зрения фильтрации желательно, чтобы сопротивление R ф было как можно больше (3–5 ком). Однако, как правило, R ф не превышает 1,5–2 ком. Дело в том, что по этому сопротивлению проходит весь выпрямленный (анодный и экранный) ток и на нем теряется часть выпрямленного напряжения ( U ф ). Чем больше ламп питается от выпрямителя и чем больший анодный и экранный ток у каждой из них, тем больше и общий ток, который проходит через R ф , тем меньше то напряжение, которое фактически действует на выходе выпрямителя (лист 125).

В многоламповых приемниках, а также в выпрямителях, где нужно получить особо хорошую фильтрацию, вместо R ф обычно применяют низкочастотный дроссель, который для постоянного тока обладает сопротивлением 300–600 ом и в то же время создает очень большое сопротивление (несколько килоом) для переменной составляющей выпрямленного тока. Так, например, дроссель с индуктивностью 10 гн на частоте 50 гц имеет сопротивление более 3 ком.

Теперь, когда мы познакомились с выпрямителем, силовым трансформатором и фильтром, приступим к постройке блока питания, который можно будет использовать в любом из наших приемников. Принципиальная и монтажная схемы блока питания приведены на чертеже 9.

Схема блока питания не требует особых пояснений. Основой ее является силовой трансформатор Тр 1 , к которому через предохранитель Пр 1 и выключатель питания Вк 1 (совмещен с одним из переменных сопротивлений). подводится напряжение сети.

Предохранитель Пр 1 используется для включения приемника на нужное напряжение сети: с помощью предохранителя можно подключить один из сетевых проводов ко всей сетевой обмотке (220 в) либо к одному из ее отводов (127 в). Другой отвод, рассчитанный на 110 в, нами не используется, так как это напряжение почти никогда не встречается.

В качестве трансформатора Тр 1 в описываемом блоке питания применен силовой трансформатор от приемника «Рекорд-53», имеющий следующие данные: сердечник сечением 7,5 см 2(сталь Ш-20, набор 37 мм); секции первичной (сетевой) обмотки содержат: 1а — 558, 1б — 102 и 1в — 660 витков провода ПЭ-0,25; повышающая обмотка II содержит 1250 витков провода ПЭ-0,15, обмотка накала кенотрона III — 42 витка ПЭ-0,51 и накала ламп IV — 41 виток провода ПЭ-0,93. Нижние по схеме концы повышающей II и накальной IV обмоток соединены между собой и образуют один общий вывод.

Выпрямленное кенотроном Л 5 (5Ц4С) [12] На схемах лампы сокращенно обозначают буквой «Л», транзисторы — «Т», полупроводниковые диоды — «Д». На всех наших схемах нумерация ламп и других основных деталей производится в соответствии с полной принципиальной схемой приемника (чертежи 9,12 и 16). напряжение подводится к фильтру, состоящему из двух электролитических конденсаторов С 35 и С 34 и сопротивления R 19. Параллельно второму конденсатору фильтра, то есть фактически между «плюсом» и «минусом» выпрямителя включено сопротивление R pазp . Оно служит для того, чтобы конденсаторы C 34 и С 35 могли разряжаться даже в том случае, когда к блоку питания не подключены другие блоки, то есть когда выпрямитель работает без нагрузки. Оставлять конденсаторы фильтра неразряженными не рекомендуется из соображений безопасности.

Для того чтобы уменьшить ток, который проходит через сопротивление фильтра R 19 , а вместе с этим уменьшить падение напряжения на этом сопротивлении и теряемую в нем мощность, можно пойти на одну небольшую «хитрость» (лист 125, нижняя схема). Смысл ее заключается в том, что напряжение на анод выходной лампы снимается до сопротивления R 19 ( R ф ), то есть непосредственное катода кенотрона. Благодаря этому через проходят анодные и экранные токи всех ламп (10–20 ма), кроме анодного тока выходной лампы (30–35 ма). Поскольку ток выходной лампы не проходит через R 19 , падение напряжения на этом сопротивлении не превышает 10–20 в, а рассеиваемая мощность оказывается меньше 0,5 вт. В этой схеме, правда, есть один недостаток: к аноду выходной лампы подводится выпрямленное напряжение со значительными пульсациями. Однако пульсации анодного напряжения выходной лампы лишь немного увеличивают общий уровень фона.

При желании можно уменьшить фон, пропустив весь ток через R 19 и заменив это сопротивление на более мощное (2–5 вт). При этом падение напряжения на R 19 увеличится в несколько раз, напряжение на выходе выпрямителя уменьшится до 180–150 в, что, в свою очередь, приведет к некоторому уменьшению выходной мощности.

Уменьшить уровень фона, не снижая выпрямленного напряжения (и даже несколько повысив его), можно в том случае, если вместо R 19 применить дроссель с сопротивлением постоянному току 200–300 ом. Вот примерные данные такого дросселя: сердечник сечением 3–5 см 2; число витков 2000–3000 (обычно намотку производят до полного заполнения каркаса); провод ПЭ-0,15—ПЭ-0,2; сердечник собирается не «в перекрышку», как у силового трансформатора, а «встык», с использованием тонкой бумажной прокладки.

Вместо кенотрона 6Ц5С в блоке питания можно применить селеновый вентиль или два высоковольтных плоскостных полупроводниковых диода Д7Ж или ДГ-Ц27. Диоды соединяются последовательно, и каждый из них шунтируется сопротивлением 50—100 ком (оба сопротивления должны быть одинаковыми!).
