Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

Для того чтобы не создавать лишнюю путаницу, особенно при рассмотрении больших схем, оказывается удобным ввести понятие об условном направлении тока и учитывать при этом движение одних каких-нибудь зарядов. Исторически получилось так, что за основное направление принято направление движения положительных зарядов. Потому при рассмотрении схем мы условно считаем, что ток во всех цепях представляет собой упорядоченное движение только положительных зарядов, направляющихся от «плюса» к «минусу», то есть от места, где их слишком много, к месту, где положительных зарядов не хватает (рис. 12, 13).

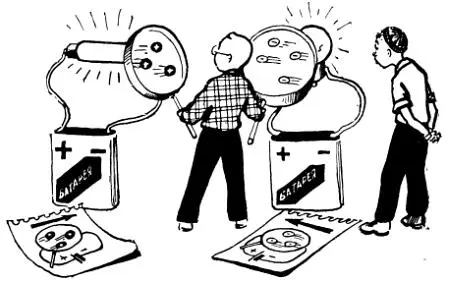

Рис. 12. Ток могут создавать как отрицательные заряды (например, свободные электроны), так и положительные заряды (например, свободные положительные ионы).

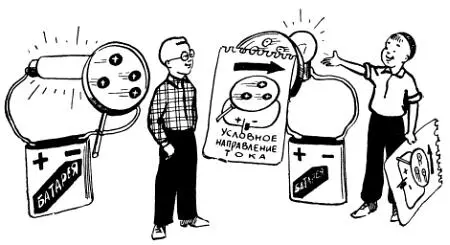

Рис. 13. Рассматривая электрические цепи и их схемы, для упрощения считают, что ток создают только положительные заряды, и принимают условное направление тока от «плюса» к «минусу».

Такая условность немного несправедлива, так как в большинстве случаев ток образуется электронами. Но от этой несправедливости никто не пострадает. Электроны будут по-прежнему двигаться своим путем, а все вопросы будут решаться с помощью условного тока, точно так же как они решались бы с учетом истинного направления движения электронов. Не все ли равно, как считать: что электроны в какой-нибудь цепи двигаются справа налево или что условный ток (то есть положительные заряды) двигается в этой цепи слева направо? Ведь и в том и в другом случае справа будет «минус», а слева «плюс»!

А если при разборе какой-нибудь схемы в соответствии с правилом: ток течет от «плюса» к «минусу», вас начнут смущать двигающиеся в обратном направлении электроны, то условно замените их положительными зарядами — и все ваши сомнения моментально рассеются.

А теперь вернемся к рассматриваемой нами цепи, в которую входят две соединенные последовательно лампочки Л 1 и Л 2 (рис. 11). Мы знаем, что величина э.д.с., выраженная в вольтах, показывает, какую работу источник тока может совершить (и совершит при подключенной цепи!), перемещая заряд, равный 1 к от одного своего электрода к другому. Электродвижущая сила нашей батарейки — 4,5 в, и это значит, что, перемещая по цепи каждый кулон зарядов, она выполняет работу 4,5 дж.

Раньше, когда у нас была одна лампочка, то было ясно, что вся эта работа будет затрачена на то, чтобы преодолеть сопротивление ее нити, с выделением определенного количества тепла. Теперь же, когда у нас две лампочки, источнику тока придется преодолеть сопротивление каждой из них, причем общая работа по перемещению одного кулона по всей цепи все равно будет равна величине э.д.с. Если лампочки Л 1 и Л 2 одинаковые, то, очевидно, на каждую из них будет затрачена половина э.д.с. батареи, то есть заряд в 1 к, проходя по нити одной из этих лампочек, выполнит работу 2,25 дж (рис. 15, левая схема). Та часть общей работы, которая затрачивается на преодоление какого-либо участка цепи , называется падением напряжения или просто напряжением на этом участке и обозначается буквой U .

Поскольку напряжение U говорит о работе, которая приходится на один кулон движущихся зарядов, то оно так, же, как и э.д.с., измеряется в вольтах: если на перемещение заряда в 1 к по какому-либо участку цепи затрачивается работа в 1 дж, то напряжение на этом участке равно 1 в. Если э.д.с. батареи равна 4,5 в, то при одинаковых лампочках Л 1 и Л 2 падение напряжения на каждой из них составит 2,25 в (рис. 15, левая схема).

Напряжение на участке цепи тем больше, чем больше сопротивление этого участка R и чем больше проходящий по нему ток I . Эта зависимость называется законом Ома для участка цепи и выражается простой формулой:

Из этой формулы легко получить две другие, позволяющие вычислить I и R (листы 26, 27).

То, что напряжение на участке цепи зависит от сопротивления, вполне понятно: чем больше сопротивление участка, тем большая часть общей работы будет затрачена на то, чтобы преодолеть именно это сопротивление. Но почему напряжение зависит от тока?

Дело в том, что величина тока I также характеризует ту работу, которую выполняют движущиеся заряды. Если ток большой, то заряды двигаются быстро и каждый из них выполнит сравнительно большую работу. Слабый ток свидетельствует о том, что энергия движущихся зарядов невелика и, проходя по какому-нибудь участку цепи, большой работы они выполнить не смогут.

Несколько раньше, говоря о работе, затрачиваемой на преодоление сопротивления, вместо слов «падение напряжения» мы начали применять слово «напряжение». Внимательный читатель мог сразу же усмотреть в этом большую неточность, так как подобная замена равносильна, например, тому, что вместо слов «потеря энергии» употребить слово «энергия». Однако, применяя термин «напряжение» вместо «падение напряжения», мы не допустили никакой неточности. Дело в том, что участок цепи, на котором падает (теряется) определенное напряжение, можно рассматривать как своеобразный источник тока с вполне определенной величиной э.д.с.

Для того чтобы понять это, нужно прежде всего выяснить, как распределяется в электрической цепи тот избыток положительных и отрицательных зарядов, который появляется в батарее в результате химических реакций. Если вы думаете, что избыточные заряды собраны только на электродах гальванического элемента, то вы глубоко ошибаетесь.

Представьте себе, что вы должны на санях спуститься со снежной горы по «дороге», имеющей такой профиль: сначала высокий и отвесный спуск, попросту говоря, высокий обрыв, потом абсолютно ровный участок и, наконец, опять обрыв.

Совершенно ясно, что если вы каким-то чудом уцелеете после первого обрыва, то по ровному участку ваши сани сами не пойдут — сани двигаются только тогда, когда есть какой-нибудь уклон.

То же самое произошло бы с электронами, образующими ток, если бы все избыточные заряды накапливались на электродах батарейки: переход электронов с «минуса» батареи, где их много, в провод цепи равносилен падению саней с обрыва, а дальше по проводам и особенно через лампочку ничем не подталкиваемые электроны двигаться не смогут, так же как сани сами по себе не могут двигаться по ровной местности.
