Рудольф Сворень - Шаг за шагом. Усилители и радиоузлы

рис. 30, 11

Индуктивность рассеяния L pаc , наоборот, должна быть как можно меньше. С увеличением частоты на ней теряется все большая часть переменного напряжения U а~ , и из-за этого появляется завал частотной характеристики в области высших частот. При конструировании выходных трансформаторов принимают меры для уменьшения L pac .

На обеих эквивалентных схемах остался неразобранным лишь один элемент — внутреннее сопротивление лампы R i . А вместе с тем выбор многих других элементов схемы, и в первую очередь сопротивления анодной нагрузки, в большой степени определяется величиной R i . В практике приняты следующие ориентировочные нормы: для триодов R a должно быть в два-три раза больше R i , для пентодов — в три — пять раз меньше. В выходных каскадах желательно применять лампы с небольшим R i , так как это улучшает демпфирование громкоговорителя. Именно поэтому в выходных каскадах иногда применяют мощные триоды, внутреннее сопротивление которых значительно меньше, чем у тетродов и пентодов. Правда, и у этих ламп можно заметно понизить величину R i , применяя интересную схемную «хитрость» — отрицательную обратную связь.

Переменное напряжение на сетке управляет анодным током, и он создает на анодной нагрузке переменную составляющую напряжения. Это нормальная прямая связь сеточной и анодной цепи, связь через электронный поток в направлении сетка — анод. А теперь попробуем создать связь в обратном направлении. Возьмем часть мощности усиленного сигнала (мощной копии) и направим ее из анодной цепи в сеточную (рис. 38, рис. 39, 1 ). Давайте попытаемся выяснить, к чему это приведет.

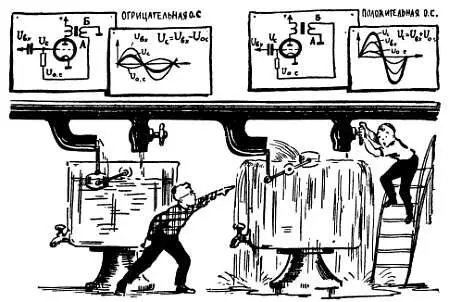

Рис. 38. Возвращая некоторую часть выходной мощности усилителя во входную цепь, мы вводим обратную связь. Если сигнал обратной связи содействует входному сигналу, обратная связь положительна, а если противодействует — отрицательна.

рис. 39, 1

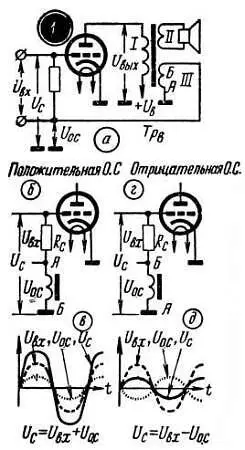

На рис. 39, 1, а показан один из способов введения обратной связи. Со специальной обмотки III выходного трансформатора Тр в напряжение обратной связи U o.с подается в цепь управляющей сетки. Туда же, как обычно, подается напряжение U вх — сигнал, поступающий на вход усилителя с предыдущего каскада. Теперь напряжение U с , действующее на сетке Л 1 складывается из двух напряжений — U вх и U o.с . Результат этого сложения прежде всего зависит от фазовых соотношений U вх и U o.с .

Если оба напряжения совпадают по фазе, то они действуют согласованно и U c больше U o.с (рис. 39, 1, б, в ). Такую обратную связь называют положительной. Она фактически повышает усиление каскада, так как «бесплатно» увеличивает входное, а значит, и выходное напряжение.

Если напряжения U вх и U o.с действуют в противофазе, то результирующее U c оказывается меньше U вх (рис. 39, 1, г, д ), а это фактически означает, что усиление каскада уменьшается. Такая обратная связь называется отрицательной.

В обоих случаях для оценки влияния обратной связи вводят коэффициент β (рис. 40), который показывает, какая часть выходного напряжения подается обратно в цепь управляющей сетки ( β= U o.с/ U вых). Чем больше β , тем сильнее, глубже обратная связь, тем в большей степени она повышает (положительная) или понижает (отрицательная) усиление каскада.

Часто вместо коэффициента β указывают другую величину. Она называется «глубина обратной связи» и численно равна 1 + U o.с/ U c. Чем больше U o.с по сравнению с U вх , тем меньше оказывается их разность U c (отрицательная обратная связь), тем, следовательно, глубже обратная связь. Глубину обратной связи обычно выражают в децибелах. Если сказано, что глубина обратной связи составляет 20 дб, это значит, что U o.с в девять раз больше U c , то есть U вх , поступающее с предыдущего каскада, почти на 90 % скомпенсировано отрицательной обратной связью.

В нашей схеме глубина обратной связи зависит от числа витков обмотки III : чем больше витков в этой обмотке, тем сильнее обратная связь.

В схеме рис. 39, 1, а довольно просто изменить характер обратной связи — положительную превратить в отрицательную, и наоборот. Для этого достаточно поменять местами выводы А и Б обмотки III . Если при заземлении вывода А получается положительная обратная связь, то при заземлении вывода Б она будет отрицательной. Объясняется это очень просто. Напряжение на обмотке III непрерывно меняется. Во время одного полупериода на выводе А действует «плюс», а на выводе Б — «минус». Во время следующего полупериода полярность меняется: на выводе А появляется «минус», на выводе Б — «плюс». В зависимости от того, какой из выводов заземлен, мы подаем на сетку «плюс» либо во время четных полупериодов, либо во время нечетных (это, разумеется, условное разделение). Таким образом, U o.с оказывается в фазе с напряжением U вх либо действует против него. Иными словами, меняя местами выводы А и Б , мы сдвигаем фазу напряжения U o.с на 180° (рис. 39, 1, б, в, г, д ).

На первый взгляд может показаться, что в усилителях имеет смысл применять только положительную обратную связь. По крайней мере она дает выигрыш в усилении, в то время как при введении отрицательной обратной связи мы только проигрываем (рис. 39, 1, в ). Однако более глубокий анализ показывает, что, проигрывая в усилении (как вы сейчас увидите, этот проигрыш легко вернуть), мы можем получить сразу несколько важных и крупных выигрышей.

Прежде всего с помощью отрицательной обратной связи можно сделать то, чего никаким иным путем добиться невозможно, — снизить нелинейные искажения, возникающие в лампе и выходном трансформаторе (рис. 40).

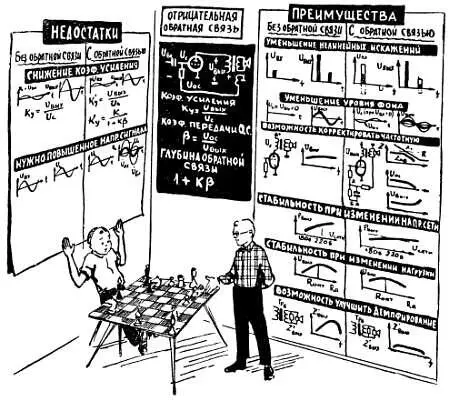

Рис. 40. Отрицательная обратная связь позволяет ослабить фон, уменьшить выходное сопротивление, повысить стабильность, улучшить частотную характеристику и, что особенно важно, понизить нелинейные искажения. Главные недостатки отрицательной обратной связи — пониженное усиление и необходимость большого входного сигнала — обычно отступают перед ее многочисленными достоинствами.
