Рудольф Сворень - Шаг за шагом. Усилители и радиоузлы

рис. 68, 5

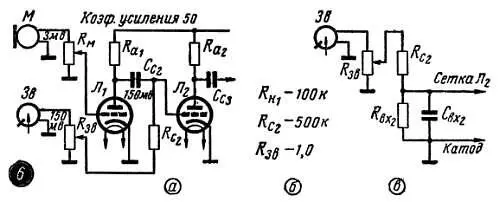

Другая схема раздельного включения микрофона и звукоснимателя приведена на рис. 68, 6 .

рис. 68, 6

Она построена, исходя из того, что сигнал с микрофона во много раз слабее, чем сигнал со звукоснимателя. Первый каскад ( Л 1 ) — микрофонный усилитель — поднимает уровень сигнала, поступающего с микрофона (3 мв), и доводит его до уровня сигнала, который дает звукосниматель (150 мв). После этого оба сигнала совместно путешествуют по всему усилительному тракту на равных правах. Сопротивление R c2 играет примерно ту же роль, что и R м в схеме 68, 3, а, — оно ослабляет влияние регулятора R зв на уровень сигнала, поступающего с микрофонного усилителя. Если бы не было R c2 , то, опустив движок R зв в крайнее нижнее положение, мы одновременно замкнули бы накоротко (для переменного тока) анод лампы Л 1 .

рис. 68, 3

На первый взгляд может показаться, что R c2 заметно ослабляет сигнал звукоснимателя. В действительности это не так. На эквивалентной схеме входной цепи (рис. 68, 6, в ) видно, что R c2 вместе с условным входным сопротивлением лампы R вх и входной емкостью С вх образует делитель напряжения. Если лампа работает без значительных сеточных токов (для усилителя напряжения это условие обязательное — напряжение на сетке никогда не заходит в положительную область и I с составляет доли микроампер), то величина R вх чрезвычайно велика. Обычно она составляет несколько мегом. Это непосредственно следует из закона Ома (рис. 30, 5, ж ): чем меньше ток в каком-либо участке цепи, тем, следовательно, выше его сопротивление.

Емкостное сопротивление конденсатора С вх также весьма велико. Если предположить, что входная емкость составляет 2 пф (входная емкость лампы обычно не превышает десятых долей пикофарады, но мы делаем прибавку на емкость монтажа), то даже на частоте 10 кгц емкостное сопротивление составит 8 Мом (рис. 30, 10, е ). Одним словом, сопротивление верхней части делителя оказывается во много раз меньше, чем сопротивление участка сетка — катод, и поэтому напряжение, которое поступает со звукоснимателя, в основном действует на этом участке, то есть между сеткой и катодом.

Схема рис. 68, 6, а применяется почти во всех небольших радиоузлах, рассчитанных на подключение динамического микрофона. В тех случаях, когда почему-либо к радиоузлу нужно подключить микрофон с более высоким уровнем сигнала (пьезоэлектрический, электромагнитный), может быть применена одна из ранее приведенных схем, в частности схема рис. 68, 4 . Дополнительный каскад (микрофонный усилитель) при этом, разумеется, не нужен. Сигнал с микрофона можно подавать на тот же вход, что и сигнал со звукоснимателя.

рис. 68, 4

Одна из возможных схем включения угольного микрофона показана на рис. 68. 7 . На этой схеме питание микрофона осуществляется от анодного выпрямителя. Элементы делителя R' м и R'' м подбираются так, чтобы на микрофоне действовало заданное постоянное напряжение.

рис. 68, 7

Несколько слов о подключении к радиоузлу приемника и магнитофона. Проще всего, конечно, подвести к входной цепи радиоузла сигнал прямо с выхода приемника или магнитофона. Напряжение можно снять непосредственно со вторичной обмотки выходного трансформатора (рис. 68, 8, а ) и, уменьшив его в 10–20 раз, подать на тот же вход, к которому подключен звукосниматель. Такой способ имеет один существенный недостаток: все искажения, которые возникают в выходном каскаде усилителя НЧ приемника (магнитофона) — а именно этот каскад является основным источником частотных и нелинейных искажений, — будут подаваться на вход радиоузла.

рис. 68, 8, а

Уменьшить искажения можно двумя путями. Во-первых, можно так рассчитать делитель R' п и R'' п ,чтобы сам приемник мог работать при очень небольшом уровне выходного сигнала. В этом случае, как известно, нелинейные искажения в выходном каскаде невелики (рис. 66).

Рис. 66. Для оценки усилителя важно сопоставить выходную мощность и соответствующий ей коэффициент нелинейных искажений; при пониженной мощности нелинейные искажения уменьшаются.

Другой путь несколько сложнее: сигнал следует отводить не от выходного, а от какого-либо предварительного каскада. Удобно снимать низкочастотное напряжение с катодного сопротивления R к предоконечного каскада (рис. 68, 8, б ), если, разумеется, от этого сопротивления можно отключить блокировочный конденсатор С к .

рис. 68, 8, б

Напряжение на R к может составлять несколько десятых долей вольта, и, значит, его смело можно подавать на вход звукоснимателя. Можно получить необходимый сигнал в сеточной цепи выходного каскада, включив последовательно с существующим сопротивлением R' c дополнительное сопротивление R'' c и создав таким образом делитель напряжения R' cR'' c . Делитель этот необходим для того, чтобы емкость соединительных проводов С вх не оказалась подключенной непосредственно к сетке лампы и не шунтировала сеточную цепь в области высших частот (рис. 37).

Радиоузел, как правило, ретранслирует передачи только местной радиостанции, и поэтому вместо настоящего приемника можно применить простенький самодельный приемник с фиксированной настройкой на одну волну. При достаточно сильном сигнале местной станции можно обойтись детекторным приемником (рис. 68, 9, а ). С хорошей антенной удается получить на нагрузке детектора низкочастотное напряжение в несколько милливольт, и его вполне можно подавать на микрофонный вход радиоузла. В качестве L 1 можно взять длинноволновую либо средневолновую катушку (в зависимости от того, на какой волне работает местная радиостанция) от любого фабричного приемника. Можно намотать катушку самому на картонном каркасе, например на охотничьей гильзе. Для длинных волн нужно намотать 300 витков, для средних — 90 витков провода диаметром 0,12—0,15 мм.
