Рудольф Сворень - Шаг за шагом. Транзисторы краткое содержание
Книга написана простым языком и ориентирована на средний и старший школьный возраст. В ней автор доступным языком излагает основы работы полупроводниковых приборов. Книга сопровождается множеством иллюстраций, благодаря чему шаг за шагом постигается сложный мир внутри транзисторов.
Поскольку книга больше ориентирована на детей, то повествование идет буквально "на пальцах", не используется никаких сложных формул или вычислений — только как полупроводниковые приборы работают и как их использовать.
Шаг за шагом. Транзисторы - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Семьдесят дней болтало упрямые парусники по океану. Семьдесят длинных, бесконечно длинных дней. Семьдесят страшных черных ночей. Семьдесят шагов в неизвестность…
Уже бродит среди бывалых матросов безумный огонек бунта: «Куда мы плывем?.. Зачем?.. Надо возвращаться назад, пока не поздно…» Уже сам капитан, хотя внешне, как всегда, спокоен и решителен, все чаще устремляет свой взгляд в бесконечность: «Куда мы плывем? Где же Индия?.. Где же земля?»… Сомнения, сомнения, тревога.
Но вот ночью 12 октября матрос Педро Триана с верхушки мачты увидел в свете луны полоску берега. «Земля! — закричал матрос хриплым от нервного напряжения голосом. — Земля!!!» Парусники капитана Христофора Колумба, оставив позади пять тысяч долгих километров Атлантики, достигли Багамских островов, достигли восточного побережья будущей Америки.
Сейчас настала и наша с вами очередь радостно крикнуть: «Земля!» После долгого и трудного путешествия, после того, как перед нашим взором прошли фантастические проекты создания мощной копии слабого сигнала и загадочные «черные ящики», в которых неведомый скульптор должен делать свое непонятное дело, после того, как мы прошли сквозь изумительные архитектурные шедевры — алмазоподобные кристаллические решетки германия и кремния и сумели увидеть, как дефекты этих решеток — свободные электроны и дырки создают проводимость полупроводникового кристалла, после того, наконец, как с помощью примесей мы научились резко увеличивать проводимость полупроводников, создавать из них рn -переходы, научились строить и понимать характеристики полупроводниковых диодов, — после всего этого мы все же достигли своей цели. Мы наконец приплыли к транзистору, и перед нами открылась огромная, неведомая пока страна. Настал момент причалить и высадиться на берег. И сейчас мы это сделаем.
Для того чтобы получить полупроводниковый триод — транзистор, — нужно объединить два плоскостных полупроводниковых диода, одну из зон сделать у них общей. Нужно, пример, взять за основу полупроводник n -типа и с двух противоположных сторон с помощью акцепторных примесей создать в нем проводимость р -типа. В этом случае мы и получим два диода, а точнее, один сдвоенный диод — в центре останется зона n , а слева и справа от нее появятся зоны р . Таким образом в одном кристалле будет создано два самостоятельных pn -перехода (рис. 30).

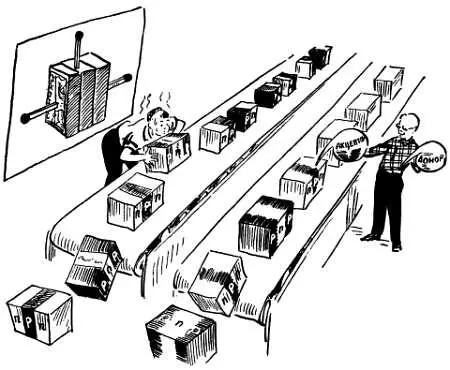

Рис. 30. Полупроводниковый триод, по сути дела, представляет собой два полупроводниковых диода с одной общей зоной.
Полученный нами прибор — не что иное, как транзистор. По типу имеющихся в нем зон — это транзистор со структурой р-n-р , или, короче, транзистор р-n-р . Точно так же, создав в центре кристалла зону р , общую для обоих диодов, а по краям две зоны n , мы получим транзистор n-р-n . Принципиальной разницы между этими транзисторами нет, работают они одинаково хорошо, однако в силу некоторых технологических соображений наиболее широко выпускаются транзисторы со структурой р-n-р .
Транзистор, который мы сделали из двух плоскостных диодов, тоже называется плоскостным. Первые образцы транзисторов были точечными — их получали, «приткнув» к проводниковому кристаллу две тонкие проволочки. Но вот уже много лет точечные транзисторы не выпускаются, так как они оказались хуже плоскостных. Существуют разные способы производства плоскостных транзисторов (стр. 247), и все они в той или иной степени похожи на наш учебный способ производства — объединение двух полупроводниковых диодов в одном приборе.
Для того чтобы облегчить дальнейший рассказ, давайте сразу же введем названия получившихся у нас трех зон транзистора. Средняя зона получит название «база», одна крайняя зона — «эмиттер», вторая — «коллектор». В дальнейшем станет ясно, почему «детали» транзистора называются именно так, а не иначе. А пока ограничимся лишь переводом этих слов на русский язык.
Слово «эмиттер» означает «выбрасывающий, испускающий». Все эти определения в данном случае относятся к электрическим зарядам. Эмиттер как бы выбрасывает, впрыскивает заряды в остальные слои транзистора, выпускает эти заряды в путешествие по электрическим цепям усилителя.
Коллектор — наоборот — собирает заряды на выходе из транзистора, и именно этим объясняется само его название. Слово «коллектор» означает «собирающий» и происходит от того же корня, что и «коллекционер» — «собиратель».
Название «база» — «основа» — имеет историческое происхождение, но применительно к нашей упрощенной модели транзистора оно вполне оправдано. Ведь, сооружая свой условный транзистор, мы взяли за основу именно базу — средний полупроводниковый кристалл, а затем уже создали рn -переходы, введя с двух сторон в кристалл необходимые примеси.
Тот рn -переход, который возник между базой и эмиттером, мы для краткости будем называть эмиттерным переходом, а рn -переход между базой и коллектором будем называть коллекторным переходом.
Кстати, о конструкции транзистора. Пока будем считать, что все три его составные части — эмиттер, база и коллектор — устроены одинаково и чем-то напоминают три склеенные спичечные коробки.
Итак, мы построили транзистор. Что дальше? А дальше нужно заставить его усиливать слабые электрические сигналы. Нужно заставить транзистор выполнять роль скульптора — «лепить» из постоянного тока мощную копию слабого сигнала.
Для начала подведем к транзистору необходимые питающие напряжения и посмотрим, что в нем при этом будет происходить. Все свои опыты мы будем проводить с транзистором р-n-р , так как именно эти транзисторы в дальнейшем будут нам встречаться чаще всего. К нашему подопытному транзистору, как и к любому другому, необходимо подвести два питающих постоянных напряжения, и мы пока используем для этой цели две отдельные батареи (рис. 31).

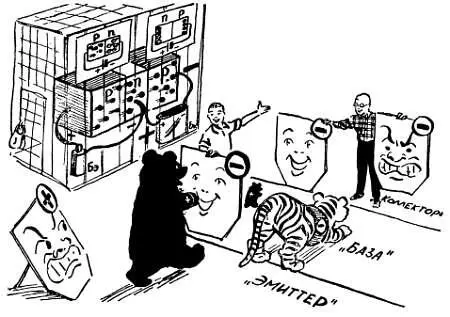

Рис. 31. Эмиттерный pn-переход транзистора всегда включен в прямом направлении, а коллекторный pn-переход — в обратном направлении.
Эмиттерная батарея Б э подключена к эмиттерному переходу «плюсом» к эмиттеру и «минусом» к базе. Это значит, что напряжение Е эб действует на эмиттерный переход в прямом направлении. Само обозначение Е эб в данном случае говорит о том, что речь идет о напряжении («плюс») на эмиттере относительно базы. Или, что то же самое, о напряжении («минус») на базе относительно эмиттера. Под действием «минуса» на базе туда начнут двигаться дырки из эмиттера (поскольку у нас диод р-n-р , то в эмиттере основные носители — это дырки), то есть через диод эмиттер — база пойдет прямой ток (рис. 32).
