И, наконец, третье. Как мы уже видели, входное сопротивление транзистора в схеме ОБ (а мы до сих пор знакомились только с этой схемой и входное сопротивление определяли — рис. 56 — именно для нее) оказывается очень небольшим, всего несколько омов или в лучшем случае несколько десятков омов. Такое малое входное сопротивление как раз и получается потому, что в схеме ОБ по входной цепи идет сравнительно большой ток I э . А, как известно из закона Ома (Воспоминание № 3), большой ток как раз и говорит о малом сопротивлении.
Схема ОБ имеет, разумеется, и немало приятных, положительных особенностей. Но сейчас речь не о них. Сейчас нам нужно, не теряя темпа, пока свежи в памяти все недостатки схемы ОБ, найти способ их устранения. Тем более, что сделать это довольно просто. Нужно перенести источники сигнала и смещения в цепь базы и получить таким образом схему с общим эмиттером, или сокращенно ОЭ (рис. 67).

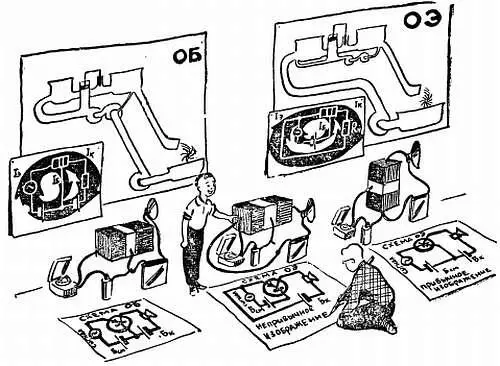

Рис. 67. Основное отличие схемы ОЭот схемы ОБв том, что источник сигнала переведен из цепи сравнительно большого эмиттерного тока в цепь небольшого тока базы.
Главная особенность схемы ОЭ в том, что источник сигнала (для краткости в дальнейшем мы будем говорить только об источнике сигнала, полагая, что вместе с ним включен и источник смещения) включен не в эмиттерную, а в базовую цепь и благодаря этому по входной цепи протекает уже не ток эмиттера, а во много раз меньший ток базы.
Прежде чем отмечать достоинства такого включения, поясним, что ничего принципиально нового для самого транзистора оно не дает. Включение транзистора по схеме ОЭ — просто схемный фокус. И хотя это очень интересный фокус, позволяющий улучшить важные показатели транзисторного усилителя, однако же самого принципа работы транзистора схема ОЭ не меняет.
Действительно, поставщиком зарядов для коллекторного тока в схеме ОЭ, так же как и в схеме ОБ, служит эмиттер — в коллектор может попасть не больше зарядов, чем их вышло из эмиттера. В схеме ОЭ заряды проходят по коллекторной цепи, так же как и в схеме ОБ под действием коллекторного напряжения, и создают мощную копию усиленного сигнала на сопротивлении нагрузки R н . Правда, в схеме ОЭ напряжение делится уже не между двумя потребителями, как в схеме ОБ, а между тремя. Кроме самой нагрузки и коллекторного pn -перехода, часть напряжения Е к отбирает еще и эмиттерный pn -переход — ведь в схеме ОЭ коллекторная батарея действует не между коллектором и базой, а между коллектором и эмиттером. Однако появление у коллекторной батареи лишнего «едока» не должно нас смущать — сопротивление эмиттерного перехода очень мало и, как это было бы и в другом подобном делителе (Воспоминание № 7), на малом сопротивлении остается малая часть приложенного напряжения. Одним словом, можно смело считать, что коллекторная батарея в схеме ОЭ, так же как и в схеме ОБ, тратит свои основные силы только на то, чтобы двигать заряды через коллекторный pn -переход и сопротивление нагрузки.
Теперь вернемся к главной особенности схемы ОЭ — к включению источника сигнала в цепь базы.
Подобный «фокус» на первый взгляд кажется очень подозрительным и вызывает целый ряд сомнений. Не прекратится ли в связи с таким переселением входного сигнала его влияние на эмиттерный pn -переход? А если не прекратится, то будет ли управляющее напряжение в такой же степени, как и в схеме ОБ, управлять эмиттерным, а значит, и коллекторным током? Не окажется ли эмиттерный ток брошенным на произвол? И, наконец, если даже переброска источника сигнала в цепь базы не нарушит работы транзистора, то что даст такая переброска усилителю, как она повлияет на его режим и улучшит ли его основные параметры?
Хочешь не хочешь, а придется отвечать на эти страшные вопросы…
Все, что происходит в любом pn -переходе, в том числе и в эмиттерном, прежде всего зависит от приложенного к этому переходу напряжение — именно об этом говорит характеристика диода (рис. 19). В схеме ОЭ, точно так же как и в схеме ОБ, управляющее напряжение U эб полностью подводится только к эмиттерному переходу, так как и в той и в другой схеме один вывод источника сигнала подключен к эмиттеру, а второй вывод — к базе (через батарею смещения Б см ). Таким образом, в обеих схемах управляющее напряжение U эб будет в равной степени влиять на величину эмиттерного, а значит, и коллекторного тока. А то, что, полностью сохранив влияние управляющего напряжения на эмиттерный ток, мы умудрились не пропускать этот ток по самой управляющей цепи, это просто наша заслуга. Именно в этом и заключается весь смысл «фокуса» с переброской источника сигнала в цепь базы.
Главное отличие схемы ОЭ от схемы ОБ может в какой-то степени пояснить их гидравлические аналогии, приведенные на рис. 40 и 67. В гидравлических системах ОБ и ОЭ (гидравлические системы названы так же, как и схемы транзисторных усилителей, только для того, чтобы их проще было сравнивать) роль источника управляющего напряжения U эб играют два небольших насоса «Сигнал» и «Смещение». Эти насосы создают давление, под действием которого поршень двигает заслонку «Управляющее напряжение» на пути воды из бака «Эмиттер» в бак «База». Действие этой заслонки уподобляется напряжению U эб , которое и управляет эмиттерным током, то есть током, идущим из эмиттера в базу.
В гидравлической схеме ОБ насосы «Сигнал» и «Смещение» не только поднимают или опускают заслонку «Управляющее напряжение», но еще и перемещают весь поток жидкости на небольшом участке «Точка 0» — «Эмиттер».
В гидравлической схеме ОЭ насосы «Сигнал» и «Смещение» освобождены от этой работы — они лишь двигают заслонку «Управляющее напряжение», а всю работу по перемещению жидкости на всем ее пути — от «Эмиттера» до «Эмиттера»— выполняет только насос «Коллекторная батарея».
Именно в том, что насосы «Сигнал» и «Смещение» освобождены от работы по перекачиванию всей воды в бак «Эмиттер» и заняты лишь своим главным делом — регулированием потока из «Эмиттера» в «Базу», именно в этом главное отличие гидравлической системы ОЭ от системы ОБ. Во всем же остальном эти системы очень похожи. Во всяком случае, принцип работы обеих гидравлических систем одинаков.
Насос «Сигнал», затрачивая небольшую мощность (в ОБ она немного больше, в ОЭ немного меньше, но в обеих системах эта мощность невелика), управляет мощным потоком воды «Коллекторный ток». Этот поток создается благодаря тому, что насос «Коллекторная батарея» поднимает воду на высокий уровень. Мощный, падающий с большой высоты «коллекторный ток» вращает турбину «Нагрузка».
