Этот усилитель может быть использован в качестве входного блока транзисторной радиолы. С его помощью, например, можно включить кристаллический звукосниматель ко входу любого транзисторного усилителя НЧ, имеющего низкое входное сопротивление (рис. 104— 7 ).

рис. 104— 7

Другая схема (рис. 104— 5 ) — это так называемый микшер: простой блок, с помощью которого можно подключить к усилителю НЧ несколько микрофонов и звукосниматель. Микшер позволяет менять уровень сигнала от каждого из этих источников, не влияя на остальные.

рис. 104— 5

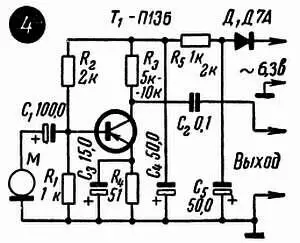

Весьма простой однокаскадный усилитель (рис. 104— 4 ) позволяет подключить динамический микрофон ко входу звукоснимателя сетевого приемника. Если включить микрофон без такого усилителя, то он не обеспечит достаточной громкости звучания. Сигнал от микрофона значительно (обычно в двадцать — пятьдесят раз) меньше, чем сигнал от звукоснимателя, на который рассчитан усилитель НЧ приемника. Особенность схемы — питание коллекторной цепи от выпрямителя, к которому подводится напряжение 6,3 в с накальной обмотки приемника.

рис. 104— 4

Две другие схемы (рис. 104— 2, 3 ) представляют собой простейшие однокаскадные усилители НЧ, работающие от угольного микрофона. Микрофон включен так, что необходимый для его питания постоянный ток получается прямо от элементов усилительной схемы. В первой схеме необходимую величину этого питающего тока подбирают с помощью резистора R 3 , во второй схеме — с помощью резистора R 3 . Каждый из резисторов шунтирует микрофон, и чем меньше такое шунтирующее сопротивление, тем меньшая часть общего тока достается микрофону.

рис. 104— 2, 3

Чтобы перейти к следующей группе усилителей НЧ — к двухтактным усилителям, — нам придется остановиться на одном недостатке, общем для всех усилителей, с которыми мы встречались раньше. Если пользоваться житейской терминологией, то этот недостаток следовало бы назвать расточительностью.

До сих пор мы не говорили о том, в каких количествах расходуется энергия на создание усиленного сигнала, на создание «мощной копии». У нас, собственно говоря, и не возникало такого вопроса. Еще в самом начале своего пути, когда только искали скульптора, который мог бы вылепить мощный сигнал по образцу слабого, мы договорились, что поставщиком энергии для создания такого усиленного сигнала может быть батарея. При этом считалось очевидным, что батарея обладает большими запасами энергии и жалеть ее нечего — лишь бы создать усиленный сигнал.

Теперь же, когда цель достигнута, когда мы научились с помощью транзистора усиливать слабый сигнал, попробуем выяснить, какую энергию должен отдавать ее поставщик — коллекторная батарея. Попробуем выяснить, сколько стоит ватт усиленного сигнала, сколько ватт мощности постоянного тока должна за него заплатить батарея.

Сделав ряд допущений — предположив, что прямолинейный участок входной характеристики начинается прямо от «нуля», что на выходной характеристике тоже нет загибов, что в качестве коллекторной нагрузки включен элемент (например, трансформатор), на котором не теряется постоянное напряжение, — мы придем к выводу, что в лучшем случае только половина потребляемой от батареи мощности переходит в усиленный сигнал. Об этом можно сказать иначе: к. п. д. (коэффициент полезного действия) транзисторного усилителя не превышает 50 %. За каждый ватт мощности выходного сигнала приходится платить двойную цену — два ватта мощности коллекторной батареи (рис. 105).

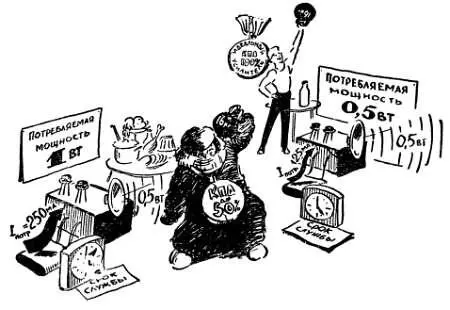

Рис. 105. Чем выше коэффициент полезного действия усилителя, тем меньшую мощность он потребляет для создания заданной выходной мощности.

Доказать справедливость этого вывода довольно просто. Чтобы подсчитать мощность, потребляемую от батареи, нужно умножить ее постоянное напряжение Е к на потребляемый ток, то есть на коллекторный ток покоя I к-п (рис. 106).

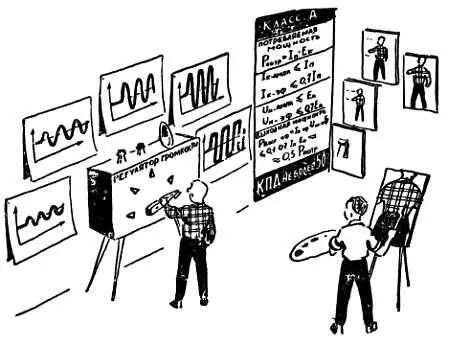

Рис. 106. Выходная мощность однотактного усилителя, работающего в классе А, ограничена искажениями, а его к. п. д. не превышает 50 процентов.

С другой стороны, амплитуда переменной составляющей коллекторного тока никак не может быть больше тока покоя, иначе транзистор будет работать с отсечкой. В лучшем случае амплитуда переменной составляющей равна току I к-п и при этом эффективное значение переменной составляющей коллекторного тока равно I к~ ~= 0,7· I к-п .

Точно так же и амплитуда переменного напряжения на нагрузке не может быть больше напряжения батареи, иначе в какие-то моменты на коллекторе будет появляться не «минус», а «плюс». А это в лучшем случае приведет к сильнейшим искажениям. Таким образом, эффективное значение выходного напряжения U н~ не может превышать 0,7· Е к . Теперь остается только перемножить 0,7· I к-п на 0,7· Е к и получить, что наибольшая эффективная мощность, которую может отдать усилитель, не превышает 0,5· I к-п · Е к , то есть не превышает половины потребляемой мощности.

Решение это окончательное, однако оно подлежит обжалованию. Есть возможность ценой определенных жертв повысить коэффициент полезного действия усилителя, перейти рубеж пятидесяти процентов к. п. д.

Чтобы повысить коэффициент полезного действия, нужно, чтобы усилитель создавал более мощный сигнал при той же потребляемой мощности. А для этого нужно, не увеличивая тока покоя I к-п и постоянного напряжения Е к , повысить переменные составляющие коллекторного тока I к~ и напряжения на нагрузке U н~ .

Что же мешает нам повысить эти две составляющие? Искажения. Мы можем увеличить и ток I к~ (для этого достаточно, например, повысить уровень входного сигнала), и напряжение U н~ (для этого достаточно опять-таки увеличить входной сигнал или увеличить сопротивление нагрузки для переменного тока). Но и в том и в другом случае исказится форма сигнала, окажутся срезанными его отрицательные амплитуды.
