Евгений Айсберг - Транзистор?.. Это очень просто!

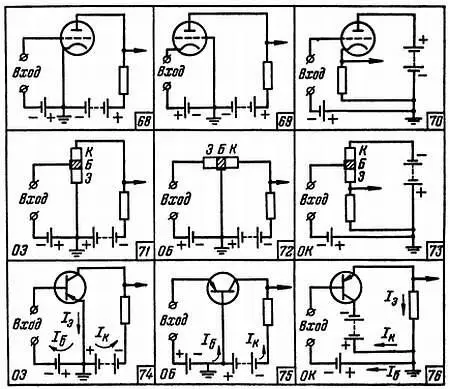

Рис. 68–76. Три схемы включения лампы и транзистора.

68— наиболее распространенная схема лампового усилителя с заземленным катодом;

69— схема с заземленной сеткой;

70— схема с заземленным анодом (катодный повторитель);

71— наиболее распространенная схема транзисторного усилителя с общим эмиттером;

72— схема с общей базой;

73— схема с общим коллектором;

74–76— другой вариант начертания трех основных транзисторных схем. На рисунке наглядно показано, как ток эмиттера Iэ разделяется в общей точке на две частя: ток базы Iб и ток коллектора Iк .

Н. — Странная схема. Впрочем, в этом случае через нагрузочный резистор все равно проходит анодный ток, так что на нем выделяется и усиленное напряжение.

Л. — Употребив выражение «усиленное напряжение», ты был неправ, ибо коэффициент усиления этой схемы, именуемой катодным повторителем, меньше единицы. В ней сопротивление нагрузки действует как сопротивление обратной связи, в результате чего схема не может создавать выходное напряжение больше входного.

Н. — Значит, эта схема не представляет никакого интереса?

Л. — Совсем наоборот. Прежде всего отметь себе, Незнайкин, что напряжение, возникшее на сопротивлении нагрузки, совпадает по фазе с напряжением, приложенным к сетке.

Н. — Именно по этой причине схема и отличается такой небывало сильной отрицательной обратной связью?

Л. — Разумеется. Но если ты включишь второе сопротивление нагрузки в анодную цепь, т. е. обычным способом…

Н. — …то здесь выходное напряжение окажется в противофазе с напряжением на входе. Значит, одна и та же лампа позволит получить два выхода с напряжениями в противоположных фазах. Какая удобная схема для подачи сигнала на сетки ламп двухтактного каскада!

Л. — Это верно, но катодный повторитель часто используется и в других случаях, когда нужно получить малое выходное сопротивление, ибо, хотя, как я вижу, ты и сомневаешься, сопротивление нагрузки, включаемое в катодную цепь, можно взять значительно меньшим, чем сопротивление, включаемое в анодную цепь. Можно даже непосредственно включить в цепь катода звуковую катушку громкоговорителя и обойтись без выходного трансформатора, устранив таким образом источник значительных искажений.

Н. — Ты положительно убедил меня в достоинствах катодного повторителя, но я уже изучил и тебя и твои приемы. Если ты с таким жаром говоришь мне о трех схемах включения ламп, то, несомненно, только ради того, чтобы затем проанализировать соответствующие схемы на транзисторах.

Л. — От тебя положительно ничего нельзя скрыть. Действительно, каждой из этих трех схем соответствует свой способ включения транзистора. Для большей ясности я начертил каждую из них в двух вариантах (рис. 71–73); транзистор изображен в виде прямоугольника, каким мы обозначили его сначала; на таком рисунке лучше виден путь тока между тремя областями транзистора, иногда я сожалею, что такое обозначение транзистора не было принято повсеместно. Во втором случае (рис. 74–76) эти же схемы начерчены с обычным условным обозначением транзистора, а здесь я постарался более четко показать цепь тока коллектора. А для большей наглядности я выделил жирными линиями и анодные цепи ламп на рис. 68–70.

Н. — И правда, твои рисунки не похожи на те, что я привык до сих пор видеть. Они, по крайней мере, кажутся мне очень простыми. Я вижу три возможности включения транзисторов: заземлив эмиттер (рис. 71 и 74), заземлив базу (рис. 72 и 75) и заземлив коллектор (рис. 73 и 76).

Л. — Наличие заземления необязательно, и правильнее эти три схемы называть так: схема с общим эмиттером (ОЭ), схема с общей базой (ОБ) и схема с общим коллектором (ОК).

Н. — Понимаю: суть заключается в том, что в каждой из них одна из трех зон транзистора является общей для входной и выходной цепей…

Л. — Мы долго занимались этой схемой, потому что она применяется значительно чаще других.

Н. — Так же, как схема с общим катодом для ламп.

Л. — Разумеется. Ты знаешь, что при правильном использовании эта схема может дать прекрасное усиление как по току, так и по напряжению, а следовательно, и по мощности. Я хочу напомнить тебе, что выходное напряжение в схеме с ОЭ имеет фазу, противоположную входному напряжению, что входное сопротивление составляет несколько сотен ом, а выходное — несколько десятков килоом.

Н. — Все это я хорошо запомнил. Можно ли мне обратиться в путешествие и попытаться проанализировать схему с ОБ? Входное напряжение здесь также прикладывается между эмиттером и базой, но на этот раз роль входного электрода выполняет эмиттер, а база остается пассивной. Если входной сигнал вызывает увеличение положительного потенциала эмиттера относительно базы, то ток базы увеличивается, возрастает и ток коллектора; в результате падение напряжения на сопротивлении нагрузки также увеличивается, а выходной потенциал становится более положительным. Напряжение на выходе в этом случае усилено.

Н. — Здесь кое-что меня смущает. Во входной цепи мы имеем ток эмиттера I э , а в выходной — только ток коллектора, который несколько меньше, так как ток эмиттера (это отчетливо видно на рисунке) делится на два тока: ток базы I б и ток коллектора I к . А что верно для токов, то верно и для их небольших изменений. Следовательно, усиление [15] 16 Усиление по току в схеме с ОК Как видно, в схеме с ОК усиление по току несколько больше, чем в схеме с ОЭ. Между коэффициентами усиления по току трех основных схем существует очень простое соотношение по току, т. е. отношение малых изменений выходного тока ΔI к к малым изменениям входного тока ΔI э , меньше единицы, так как ток I э больше тока I к . Это, скорее, ослабление, а не усиление.

Л. — Да, и его обозначают буквой α , а в схеме с ОЭ усиление по току обозначается буквой β .
