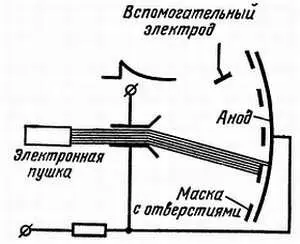

Рис. 122. В электронно-лучевой трубке с ламинарным лучом электронный луч по пути к аноду проходит через маску с отверстиями. Анод соединен с отклоняющей пластиной, что придает характеристике анодного тока в зависимости от анодного напряжения форму ломаной линии, что при питании анода через соответствующий резистор позволяет получить для электронного луча десять устойчивых положений. Воздействуя на другую отклоняющую пластину сигналами с крутым фронтом и пологим срезом, можно заставить луч переходить с одного устойчивого положения на следующее.

Когда луч перескакивает в десятое устойчивое положение, часть его электронов попадает на небольшой вспомогательный электрод, который подает импульс на следующую счетную трубку и возвращает луч первой счетной трубки на нуль. Эта система без особых трудностей может работать на частотах до 30 кгц. С помощью специальных схем удается повысить рабочую частоту трубки до 1 Мгц. Эти трубки невелики по размерам. Наиболее распространенная трубка такого типа имеет диаметр 35 мм и высоту 65 мм. Такие трубки дают интересные и экономичные решения, но я должен признать, что используются они все меньше и меньше.

Н. — Досадно. Ведь это чисто электронное устройство элегантнее систем с ионизированным газом.

Л. — Имеются также очень интересные газоразрядные лампы, в частности тиратроны с холодным катодом. Это небольшие неоновые лампы, снабженные специальным поджигающим электродом (рис. 123).

Рис. 123. В тиратроне с холодным катодом имеется электрод поджига (пусковой электрод); подача на этот электрод очень небольшого тока может вызвать появление разряда между катодом и анодом.

На этих лампах можно собрать схемы с десятью состояниями равновесия (на каждую такую схему требуется 10 ламп). Одно из ценных качеств этих схем заключается в том, что они сами показывают свое состояние: одна из десяти ламп находится в ионизированном состоянии и светится красным цветом. Эта система позволяет считать импульсы с частотой не выше нескольких килогерц, но она отличается простотой и используется в некоторых типах радиоэлектронной аппаратуры промышленного назначения.

Я назову тебе также трохотрон, в котором используется магнитное поле, создаваемое магнитом, расположенным вокруг самой трубки. Это довольно сложное для описания устройство способно работать на частотах до 1 Мгц.

Из всего рассказанного я советую тебе получше запомнить, что при создании счетных устройств специалисты все больше ориентируются на использование счетных декад на транзисторах с индикацией результата с помощью газоразрядных цифровых индикаторных ламп.

Н. — И все счетные декады на транзисторах собираются по схеме, приведенной на рис. 117?

Л. — О нет, далеко не все. Существуют, вероятно, сотни различных схем счетных декад. Я совершенно не намерен перечислять тебе все эти схемы, а лишь кратко, не вдаваясь в подробности, расскажу о довольно остроумной системе, получившей название кольца Реженера, в которой используются пять триггеров, аналогичных изображенному на рис. 82. Каждый триггер своим выходным напряжением открывает или запирает ключи, направляющие импульсы на тот или другой вход следующего триггера (рис. 124).

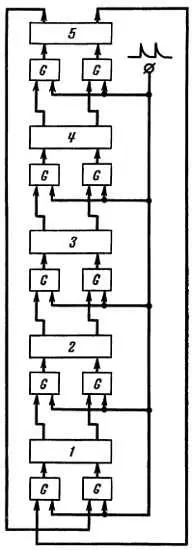

Рис. 124. Устройство «кольца Реженера», позволяющего считать до 10. В устройстве имеется пять триггеров с двумя устойчивыми состояниями и десять ключей (G), направляющих пусковые импульсы по-правильному адресу.

Триггер 1 включен так, что каждый импульс, посылаемый на управляемый им ключ, стремится переключить триггер 2 в такое же положение, в каком находится триггер 1 . Точно так же устроена связь между триггерами 2 и 3 , между 3 и 4 и между 4 и 5 .

А вот триггер 5 соединен с триггером 1 (вернее, с ключами, управляющими входами триггера 1 ) таким образом, что при поступлении импульса триггер 5 стремится переключить триггер 1 в состояние, противоположное тому, в котором находится триггер 5 …

Н. — Твоя система просто немыслимой сложности!

Л. — Согласен, система в самом деле довольно сложная, но очень остроумная. Первоначально все триггеры стоят на нуле. Затем на все ключи посылается импульс. Так как триггер 5 стоит на нуле, он так направляет этот импульс в ключи, управляющие триггером 1 , что последний переключается в положение 1 (единица). Второй импульс, не оказывая воздействия на триггер 1 , находящийся в положении 1 , переключает триггер 2 в положение 1 .

После пятого импульса все триггеры оказываются в положении 1 . При шестом импульсе триггер 5 переключает триггер 1 на нуль. Седьмой импульс вернет на нуль триггер 2 , после десятого на нуль встанет и триггер 5 . Как ты видишь, система нормально считает до 10.

Н. — Очень занятно. Чередование состояний твоих пяти триггеров мне что-то напоминает, но я никак не могу вспомнить, что именно… Ах! Так ведь это похоже на обозначение различных цифр в азбуке Морзе. Там тоже используется пять знаков с постепенным увеличением числа точек: цифре 1 соответствует одна точка (точка и четыре тире), цифре 2 соответствуют две точки (две точки и три тире), а цифре 5 — пять точек. После этого увеличивается количество тире от одного, обозначающего цифру 6 (тире и четыре точки), до четырех, обозначающих цифру 9 (четыре тире и одна точка).

Л. — Признаюсь, что я никогда об этом не думал, но твое сравнение очень верное. По крайней мере, оно показывает, что ты правильно понял чередование состояний триггеров. Различных счетных декад имеется такое великое множество, что я считаю нецелесообразным даже начинать их описание. Каждая фирма желает непременно иметь свою и, к несчастью, совершенного решения до сих пор нет. Но как бы то ни было, а теперь мы располагаем прекрасными средствами считать импульсы на очень высоких частотах (я слышал даже о счетных устройствах, работающих на частотах до 200 или 300 Мгц).

Н. — Позволь мне задать тебе один вопрос — для чего нужно считать так быстро?
