Л. — Должен признаться, что схемы умножителя для последовательных чисел я не знаю. Но если ты внимательно посмотришь на схему, изображенную на рис. 133, то заметишь, что множимое и множитель записываются на сдвигающих регистрах. А как я тебе объяснил, эти устройства позволяют легко преобразовать последовательное число в параллельное. Если бы мне понадобилось перемножить два последовательных числа, то для начала я, преобразовав эти числа в параллельные, записал их на сдвигающих регистрах СР 1 и СР 2 в схеме, приведенной на рис. 133.

Я могу сказать, что теперь ты владеешь основными знаниями о системах, производящих сложение, вычитание и умножение, а также познакомился с запоминающими устройствами; ты имеешь представление об устройстве цифровых электронных вычислительных машин, которые позволяют все быстрее и быстрее выполнять очень сложные вычисления.

Н. — В этом я с тобой полностью согласен, но должен тебе сказать, что, прибавляя трудности и умножая различные ловушки, ты полностью отнял у моего мозга серое вещество, и я чувствую, что все мои запоминающие устройства полностью размагнитились. Если ты не возражаешь, я предлагаю продолжить в следующий раз, а еще лучше через несколько дней, чтобы я смог прийти в себя после принятой «цифровой ванны».

Незнайкин вот-вот станет инженером-консультантом. Он только что создал небольшую систему для управления антенной и намерен добиться лучших результатов. Любознайкин не хочет упустить представившийся случай познакомить Незнайкина с сервомеханизмом (с присущей ему скрытой опасностью возникновения колебаний всей этой системы) и указать на аналогию между сервомеханизмом и усилителем с отрицательной обратной связью.

Незнайкин— Как я рад видеть тебя, Любознайкин! Возможно ты поможешь мне найти решение проблемы, которая вот уже несколько дней не дает мне покоя.

Любознайкин— Так расскажи яснее о своих затруднениях, я весь — внимание.

Н. — Один из моих приятелей коротковолновик-любитель имеет направленную антенну. Он попросил меня помочь ему сделать для этой антенны систему управления, так как, находясь у еврей рации в комнате, он не может видеть установленную на крыше антенну, а ему нужно всегда знать, в какую сторону она направлена. Для получения информации о направлении антенны я предложил ему воспользоваться потенциометром, так как ты в свое время объяснил мне, что потенциометры можно использовать в качестве преобразователя положения.

Л. — Решение в принципе хорошее, но для твоего приятеля неприемлемое, потому что, как ты знаешь, потенциометр не может работать в пределах полного оборота — у него имеется определенный «мертвый» угол.

Н. — Об этом недостатке я знаю, но для данного случая он не имеет значения, так как рядом с домом моего приятеля находится огромное здание, практически закрывающее для его передач угол около 45°. Поэтому угол вращения его антенны ограничен, и он даже поставил упоры, не дающие поворотному механизму выходить за пределы рабочего пространства (рис. 140). Я нашел для него очень хороший потенциометр с мертвым углом всего лишь в 5° и помог ему сделать для поворачивающего антенну двигателя систему управления на двух транзисторах, чтобы мой приятель мог управлять всем своим сооружением с помощью маленького переключателя. Вольтметр, измеряющий напряжение между движком потенциометра и одним из его выводов, позволяет определить угол поворота антенны.

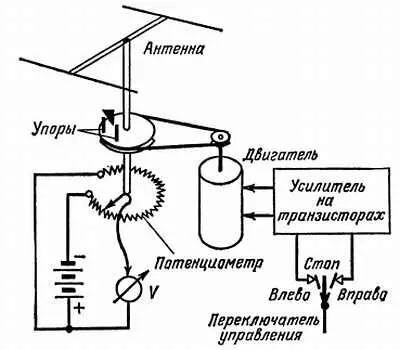

Рис. 140. Антенна поворачивается двигателем, управляемым током усилителя. Для определения занимаемого антенной положения с ее осью соединяется ось потенциометра, напряжение с которого указывает угол поворота антенны по шкале вольтметра V.

Л. — Все это очень хорошо. И я не вижу, какой совет я мог бы тебе дать. На мой взгляд, ты прекрасно справился с поставленной задачей.

Н. — Хм… только наполовину. По правде говоря, и я и мой приятель не очень довольны полученными результатами. Двигатель обладает определенной инерционностью, и чтобы антенна остановилась в нужном месте, его необходимо выключить немного раньше. Чаще всего антенна проскакивает нужный угол, и ее приходится поворачивать в обратную сторону. Нередко она вновь проскакивает заданный угол, и тогда приходится продолжать управление ею.

Л. — Я не только знаю решение, но и очень рад, что ты поставил передо мной эту проблему. Представь себе, что мы хотим заставить антенну совершить определенное движение, а точнее говоря, заставить ее занять заданное положение. В качестве органа управления мы используем второй потенциометр, который но мере возможности должен быть идентичным потенциометру, механически соединенному с антенной. Я могу даже посоветовать тебе укрепить этот второй потенциометр па доске, пропустив сквозь нее его ось. На доску ты можешь наклеить карту мира и тогда стрелка, соединенная с движком потенциометра, прямо покажет, куда направлена антенна.

Н. — Если в дополнение к изложенному ты расскажешь мне, как создать такую систему, то я стану в глазах моего приятеля самым великим инженером всех времен.

Л. — Ты увидишь, что для этого достаточно нескольких часов. Мы подадим одно и то же постоянное напряжение на обмотку антенного потенциометра и второго потенциометра, который назовем управляющим. Это мы сделаем для того, чтобы добиться равенства потенциалов на движках управляющего и антенного потенциометров.

Н. — Понятно, я даже догадываюсь, что — ты сейчас предложишь сделать. Ты скажешь, что вольтметр следует включить между движками потенциометров и, воздействуя на управляющее двигателем устройство, выставить вольтметр на нуль.

Л. — В одном ты прав, воздействие на занимаемое антенной положение сведет разность потенциалов между движками потенциометров к нулю. Только осуществлять эту операцию будет не твой друг, а автоматическая система.

Представь себе, что разность потенциалов между двумя движками подается на вход усилителя, выходной ток которого управляет вращением двигателя антенны. Если твой усилитель сделан хорошо и правильно пропускает постоянную составляющую, твоя проблема частично уже решена.
