Для настройки схем или при анализе их работы нередко бывает нужен генератор сигналов. В этом качестве может использоваться даже самый простой компьютер. У компьютерного генератора на выходе звуковой карты Line out можно получить сигнал с уровнем, не превышающим 1,3 В (эффективное значение в «программах обозначается как RMS). Коэффициент нелинейных искажений (THD) для синуса у большинства карт на частоте 1000 Гц не превышает 0,03 % (имеющийся у некоторых карт мощный выход на динамики для качественных измерений лучше не использовать — там искажений намного больше).

Многие программы позволяют формировать, кроме синуса, еще целый набор сигналов различной формы.

Применяя компьютер, не следует забывать, что возможна опасная ситуация для карты, которая может привести к ее повреждению — закорачивание любого из двух линейных выходов ( Line out ) на общий провод. Тут требуется проявлять аккуратность, но лучше все же использовать адаптер. Например, простейший адаптер можно выполнить по одной из схем, показанных на рис. 16.5.

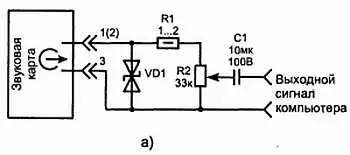

Рис. 16.5. Адаптер для выходного сигнала:

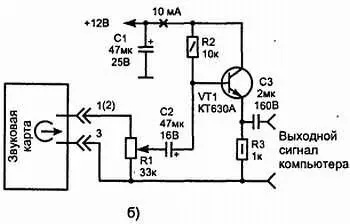

а— простейший на пассивных элементах; б— усилитель мощности на транзисторе (эмиттерный повторитель)

Пассивный адаптер дает только защиту, а активный, кроме защиты, повысит и нагрузочную способность выхода, обеспечивая усиление по току.

Из всего многообразия программ-генераторов здесь мы упомянем только три.

Test Tone Geherator— пожалуй, это самый простой генератор сигналов в диапазоне 10…22050 Гц. Правда, такой диапазон обеспечит не каждая звуковая карта, и поэтому реально может получиться немного меньше. Форма выходного сигнала ( Wawe Form ) выбирается из трех вариантов: синус ( Sine ), меандр ( Square ) и треугольник ( Triangular ). Генератор может работать в режиме изменения частоты ( Sweep ) и позволяет задавать начальную и конечную частоты, а также продолжительность изменения ( Duration ) и выбирать цикличность процесса ( Loop ).

Работает из Windows, и инсталляция не требуется (файлы программы занимают 318 Кб).

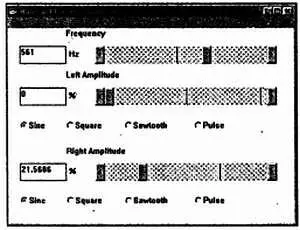

Marhand Function Generator— простой двухканальный генератор. Диапазон частот от 1 Гц до 20 кГц, а формируемый сигнал может быть синусоидальным ( Sine ), прямоугольным ( Square ), пилообразным ( Sawtooth ) и импульсным ( Pulse ).

Работает под Windows и не требует инсталляции (файл программы fg.exe занимает 69 Кб).

WaveGen 1.0a— многофункциональный генератор, способный создавать формы сигнала: синус ( sine ); прямоугольник ( square ); треугольник ( triangle ); белый шум ( white noise ); розовый шум ( pink noise ); задаваемую пользователем ( user ); импульсный ( impulse ) и др. Диапазон частот от 10 Гц до 22050 кГц.

Работает из Windows (инсталляционный файл программы waveGenShare.exe занимает 1206 Кб).

В отношении компьютерных генераторов следует знать, что, кроме независимых (о которых шла речь), довольно совершенные генераторы имеются в составе многофункциональных измерительных программ — анализаторов аналоговых сигналов, о которых будет идти речь в следующей главе, а также звуковых редакторов, например Cool Edit 96 (эта программа есть на компакт-диске).

Следует отмстить, что в качестве звукового генератора можно использовать любую программу, способную воспроизводить звуковые файлы (в том числе имеющуюся в составе Windows), если создать (записать) файлы с нужными частотами в любом из цифровых форматов. Можно также записать нужные сигналы на компакт-диск в качестве звуковых дорожек (до 99), то есть сделать тестовый CD-диск. Это позволит его воспроизводить на любом CD-проигрывателе и использовать в качестве звукового генератора тестовых частот. Но все же специальные программы удобнее.

Анализаторы можно разделить по виду (форме) входного сигнала, который нам надо анализировать, — на аналоговые и цифровые. Аналоговые сигналы исследуют при помощи осциллографа и спектроанализатора. Анализатор спектра позволяет наблюдать зависимость амплитуды сигнала от частоты, то есть с его помощью можно снять амплитудно-частотную характеристику НЧ усилителя или фильтра, измерить ряд дополнительных параметров: уровень шума, коэффициент гармонических и интермодуляционных искажений. Естественно, результаты этих измерений напрямую зависят от параметров вашей звуковой карты. Поэтому последняя должна обладать низким уровнем шума и минимальным коэффициентом гармоник. Хорошо, что большинство современных звуковых карт этим требованиям удовлетворяют.

Для реализации всех возможностей указанных ниже программ потребуется звуковая карта, обеспечивающая дуплексную работу, т. е. когда один канал работает как генератор сигналов, а второй — как входной усилитель. Входной сигнал подается на линейный вход одного из каналов звуковой карты ( Line in ), а выходной снимается с линейного выхода ( Line out ). Современные звуковые карты с шиной PCI этот режим работы обеспечивают, например звуковая карта типа Sound Blaster 16/32/64 (AWE), Creative Audio PCI 128.

Помимо возможностей наблюдения сигналов в реальном времени, приведенные ниже программы позволяют получить копию исследуемого сигнала в виде файла, скопировать изображение сигнала в буфер обмена либо вывести его на печать.

Сразу следует отметить, что для проведения качественных испытаний внешних устройств не годятся звуковые карты со встроенным оконечным усилителем для подключения пассивных колонок — у них повышенный уровень нелинейных искажений в выходном сигнале (такой выход лучше отключить), а сигнал снимать с линейного выхода.

SpectraLab(разработана фирмой Sound Technology Inc .) — программа является наиболее мощным анализатором сигналов в звуковом диапазоне. Кроме обыкновенной осциллограммы сигнала ( Time Series ), позволяет делать мгновенный снимок спектра ( Spectrum ), а также показывать спектр объемным ( Spectrogram, 3D Surfase ), строит график фазовой характеристики ( Phase ). Имеется встроенный генератор разнообразных сигналов. Позволяет практически измерить все качественные характеристики низкочастотных устройств, включая параметры самой звуковой карты компьютера. Может использоваться для проведения комплекса испытаний УНЧ, а с помощью микрофона измерить акустические параметры в вашей комнате.
