Индуктивность катушки L1, как указывалось ранее, зависит от выбранной рабочей частоты задающего генератора и емкости подстроечного конденсатора С6. После того как параметры катушки L1 будут рассчитаны в соответствии с приведенной выше формулой, ее конструктивные особенности (диаметр, число витков, марка провода и т. п.) можно определить по любой из многочисленных методик, приводимых в специальной литературе. При наличии определенных навыков катушка L1 может быть изготовлена и печатным способом.

Антенну рекомендуется изготовить из отрезка изолированного медного провода длиной около 30 см. При желании можно установить и небольшую телескопическую антенну от малогабаритного переносного радиоприемника, в этом случае разъем X1 обычно не устанавливается.

В качестве источника питания В1 можно использовать, например, батарейку «Крона» или две батарейки типа 3336Л, соединенные последовательно. Применять сетевые преобразователи напряжения в качестве источника питания данной конструкции не рекомендуется, поскольку потребуется принять дополнительные, не всегда оправданные и эффективные меры для фильтрации помех.

Собранный без ошибок в монтаже и из исправных деталей радиомикрофон почти не нуждается в налаживании, за исключением подбора рабочей частоты задающего генератора с помощью подстроечного конденсатора С6.

Во многих квартирах в настоящее время на одну телефонную линию параллельно подключаются два и более телефонных аппарата, а кроме них факс и/или модем. При этом определить, свободна линия или занята кем-либо из членов семьи, можно только после снятия трубки. Предлагаемое простое устройство позволяет визуально определить состояние телефонной линии. Индикатор питается от источника напряжением 1,5 В, который обеспечивает работу схемы в течение не менее одного года.

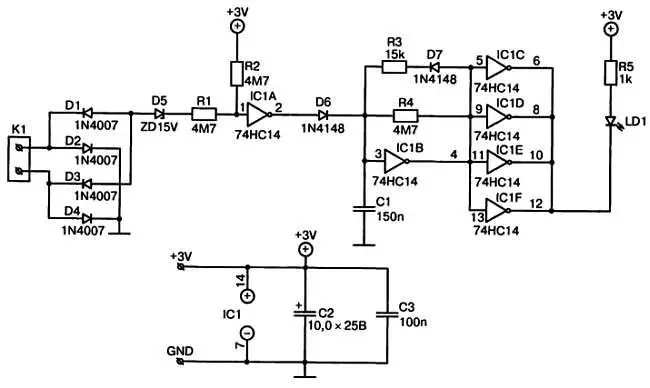

Принципиальная схема индикатора состояния телефонной линии приведена на рис. 8.

Рис. 8. Принципиальная схема индикатора состояния телефонной линии

К телефонной линии индикатор подключается через контактную колодку К1. Для того чтобы полярность подключения не влияла на работу устройства, на входе установлен мостик из диодов D1-D4. Влияние индикатора на телефонную линию компенсируется резистором R1, установленным после стабилитрона D5. Первый инвертор IC1A микросхемы 74НС14 включен как буферный каскад. Если на входе этого инвертора будет положительное напряжение, то генератор импульсов, выполненный на инверторе IC1B, будет заблокирован. При изменении напряжения на входе инвертора IC1A с высокого логического уровня на низкий генератор начнет формировать короткие импульсы длительностью 4 мс с частотой 2 Гц. Эти импульсы усиливаются четырьмя параллельно включенными каскадами, выполненными на оставшихся инверторах IC1C–IC1F. К общему выходу усилителей через резистор R5 подключен индикаторный светодиод LD1.

Пиковый ток светодиода составляет около 15 мА, поэтому общий ток, потребляемый устройством в режиме индикации, не превышает 150 мА. Поэтому даже при постоянном свечении индикатора одна батарея обеспечит работоспособность устройства в течение не менее 6 месяцев, а при обычной нагрузке — в течение нескольких лет.

Все детали индикатора состояния телефонной линии размещены на печатной плате размером 51х29 мм, изготовленной из одностороннего фольгированного гетинакса. Схема печатной платы и расположение элементов на ней приведены на рис. 9.

При использовании исправных деталей и правильном монтаже индикатор не требует дополнительной регулировки и готов к работе сразу после подключения источника питания. В процессе эксплуатации мигание светодиода сигнализирует о том, что телефонная линия занята.

Рис. 9. Печатная плата ( а) и расположение элементов ( б) индикатора состояния телефонной линии

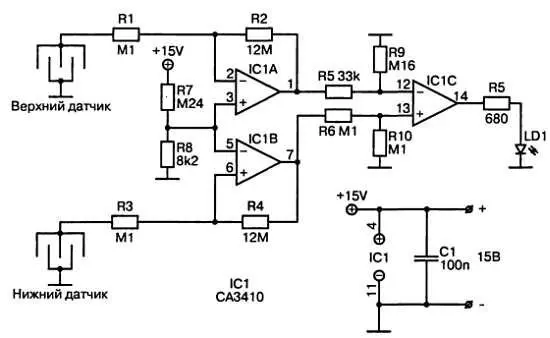

Для индикации уровня жидкости можно использовать очень простое устройство, принципиальная схема которого приведена на рис. 10.

Рис. 10. Принципиальная схема индикатора уровня жидкости

Этот индикатор сигнализирует о достижении жидкостью определенного максимального или минимального допустимого уровня. Естественно, контролируемая жидкость должна обладать хотя бы частичной проводимостью.

Работа устройства основана на классическом принципе измерения уровня датчиком, сопротивление которого изменяется при изменении уровня жидкости. При этом предполагается, что величина сопротивления сухого датчика значительно выше, чем датчика, находящегося в жидкости. Основу индикатора составляют три BiMOS операционных усилителя, входящих в состав микросхемы СА3410. На неинвертирующие входы компараторов IС1А и IC1B подается положительное напряжение величиной примерно 0,5 В. Если оба датчика не погружены в жидкость, то сопротивление между контактами каждого из них будет значительно превышать 12 МОм — величину сопротивления каждого из резисторов R2 и R4, включенных в цепи обратной связи соответствующих каскадов. При этом на выходах компараторов будут сигналы низкого логического уровня.

Если один из сенсоров погрузить в жидкость, то его сопротивление понизится, что приведет к формированию на выходе соответствующего компаратора сигнала высокого логического уровня. В том случае, если в жидкость будет погружен только нижний сенсор, на выходе компаратора IC1B будет сигнал высокого логического уровня, а на выходе IC1A — сигнал низкого логического уровня. При этом на выходе компаратора IC1C будет сформирован сигнал низкого логического уровня, и светодиод LD1 светиться не будет. При изменении уровня жидкости выше верхнего или ниже нижнего предела на выходе компаратора IC1C будет сформирован сигнал высокого логического уровня, и светодиод LD1 начнет светиться.

С учетом того, что в дежурном режиме индикатор потребляет весьма незначительный ток, для его питания можно использовать две включенные параллельно батарейки типа «Крона».

Vojtéch Voráčék [8]

При разработке предлагаемой конструкции перед автором стояла задача создать противоугонное устройство, которое заменило бы обыкновенный выключатель, который многие автолюбители часто устанавливают в цепи запуска двигателя.
