Однако радиолюбителю вполне под силу собрать устройство дистанционного управления, не привязываясь именно к данному конкретному протоколу.

Сигналы управления передаются по осветительной сети примерно так же, как передается радиосигнал в эфире. Для передачи сигнала используются частоты в диапазоне 80—150 кГц.

Примечание.

Радиолюбителям следует использовать верхнюю часть этого диапазона— частоты ниже 100 кГц зарезервированы для использования служебными телеметрическими системами.

Как правило, для передачи используется частотная модуляция сигнала (она является значительно более помехоустойчивой по сравнению с амплитудной модуляцией), но ничто не мешает использовать для передачи и любые другие виды модуляции.

Первый вариант системы ДУ по осветительной сети будет собран… на транзисторах.

Система дистанционного управления по осветительной сети на транзисторах.

Принципиальная схема. Передающая часть системы (рис. 6.1, а )представляет собой обычный мультивибратор на транзисторах Т3, Т4.

Частота генерации мультивибратора — около 100 кГц, и может подстраиваться в некоторых пределах резистором Р5. Выход мультивибратора подсоединен к двухтактному усилителю на транзисторах T1, Т2, нагрузкой которого является высокочастотный трансформатор Tr1. Вторичная обмотка трансформатора включена в сеть последовательно с нашим устройством — этим мы экономим один разделительный конденсатор.

Приемная часть системы (рис. 6.1, б )представляет собой обычный рефлексный приемник прямого усиления на одном транзисторе.

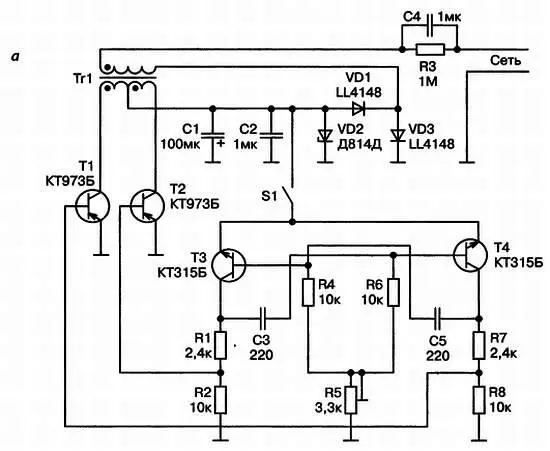

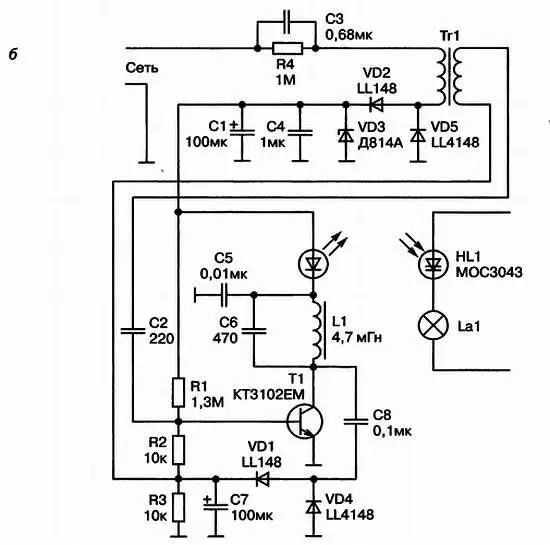

Рис. 6.1. Система ДУ по осветительной сети, выполненная на транзисторах:

а— схема передающей части; б—схема приемной части

Сигнал с входного трансформатора Tr1 поступает на транзистор Т1 и усиливается.

В коллекторной цепи транзистора находится контур L1,C6, настроенный на частоту передатчика. Сигнал с него поступает на детектор VD1,VD4, а постоянное напряжение с выхода детектора вновь поступает на транзистор Т1, увеличивая его коллекторный ток. Это увеличение вызывает срабатывание оптосимистора HL1, и нагрузка включается.

Печатная плата.Передающая часть устройства собрана на печатной плате из одностороннего стеклотекстолита толщиной 1,5 мм размерами 41,25x42,5 мм, приемная — на плате размерами 31,25x37,5 мм.

Разводку обоих печатных плат (в зеркальном изображении) можно скачать с диска, прилагаемого к книге («Видеоурок 6», файл 1.DXF), и посмотреть на рис. 6.2.

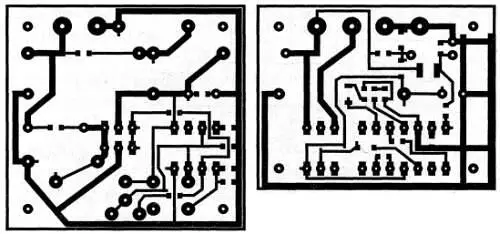

Рис. 6.2. Разводка печатных плат (41,25x42,5 мм и 31,25x37,5 мм, в зеркальном изображении)

Схемы расположения деталей приведены на рис. 6.3, а, б

Рис. 6.3. Схема расположения деталей:

а— передающей части; б—приемной части

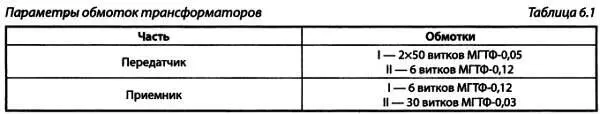

Элементная база.Трансформаторы передатчика и приемника намотаны на кольцах, М2000НМ К28х16х9. Параметры обмоток трансформаторов приведены в табл. 6.1.

Совет.

Перед намоткой на торцы кольца следует приклеить бумажные шайбы чуть шире самого кольца, чтобы защитить изоляцию провода от острых краев кольца, а затем покрыть кольцо цапонлаком.

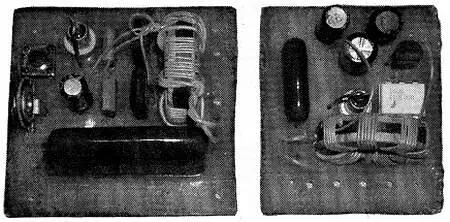

Внешний вид приемной и передающей части представлен на рис. 6.4.

Рис. 6.4. Внешний вид приемной и передающей части

Наладка.Наладка устройства заключается в установке частоты передатчика таким образом, чтобы обеспечить четкое срабатывание приемной части.

Внимание.

При изготовлении этого устройства следует иметь в виду, что оно не имеет гальванической развязки от сети! Поэтому при его наладке следует особенно внимательно соблюдать правила техники безопасности. На роликах это не очень видно, но автор питает все описанные здесь конструкции через разделительный трансформатор.

Смотрим ролик.Работу усилителя представляет ролик: «Видеоурок 6» — > «Система ДУ на транзисторах» на прилагаемом диске.

Совет.

Хочется также добавить, что подключение нагрузки напрямую к оптопаре, как это сделано на демонстрационных роликах, может очень быстро вывести ее из строя. Поэтому выход устройства следует использовать не для прямого подключения нагрузки, а для управления мощным симистором.

Принципиальная схема. Передающая часть системы(рис. 6.5, а ) собрана на микросхеме таймера DA1, на выход которого включен составной эмиттерный повторитель, нагруженный через конденсатор на осветительную сеть. Микросхема таймера включена в типовом варианте.

Приемная часть системы(рис. 6.5, б ) собрана на микросхеме К157ХА2, используемой в трактах УПЧ приемников.

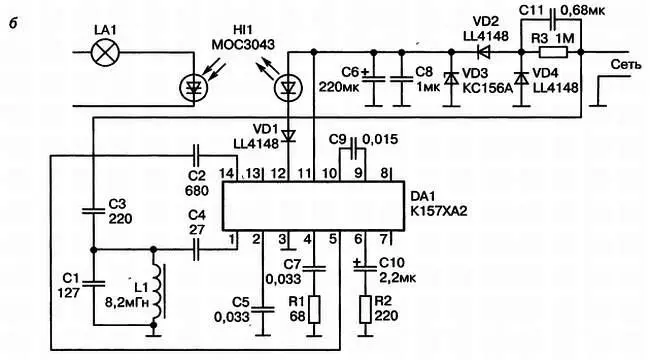

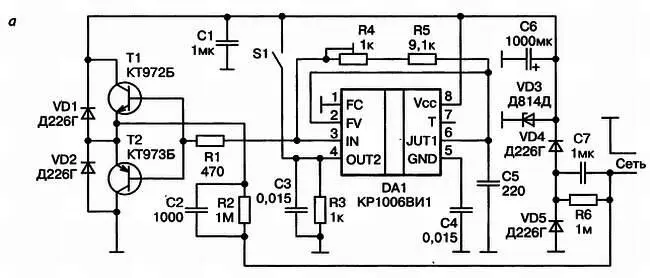

Рис. 6.5. Система ДУ по осветительной сети, выполненная на микросхемах:

а— схема передающей части; б— схема приемной части

Примечание.

По современным меркам эта микросхема «старовата», но для наших целей подходит как нельзя лучше, поскольку содержит УПЧ, амплитудный детектор и систему АРУ, т. е. все компоненты, которые нам потребуются для реализации устройства.

По сути дела, это приемник прямого усиления с входным контуром L1, С1, настроенный на частоту передающего устройства. Схема включения этой микросхемы — типовая, но в качестве сигнала с нее снимается не НЧ-сигнал, а выходное напряжение усилителя АРУ. Оно будет соответствовать наличию/отсутствию сигнала управления на входе приемника. Нагрузка усилителя АРУ — такая же оптопара, как и в предыдущем варианте системы ДУ.

Печатная плата.Передающая часть собрана на печатной плате из одностороннего стеклотекстолита толщиной 1,5 мм размерами 42,5x41,5 мм, приемная — на плате размерами 42,5x35 мм. Разводку обеих печатных плат (в зеркальном изображении) можно скачать с диска, прилагаемого к книге («Видеоурок 6», файл 2.DXF), и посмотреть на рис. 6.6.

Рис. 6.6. Разводка печатных плат (42,5x41,5 мм и 42,5x35 мм, в зеркальном изображении)
