А. Черномырдин - Семь шагов в электронику

Светодиод HL1 и резистор R6 установлены на плате со стороны монтажа. На печатной плате необходимо высверлить 3 отверстия диаметром 4,5 мм — под винт крепления и ножки вилки. Резистор R2 необходимо припаять на длинных выводах — так, чтобы под ним можно было пропустить провода, идущие к паяльнику.

Правильно собранное устройство налаживания не требует, но обычно требуется подбор резистора R4 под конкретный паяльник — его величина должна быть такой, чтобы с «нормально» нагретым паяльником точка выключения светодиода VD2 находилась примерно в среднем положении движка R6. Для «ходового» паяльника мощностью 25 Вт его сопротивление ориентировочно равно 16 кОм.

Основой этого способа является паяльная паста «Нетрамм» (рис. 9.5).

Рис. 9.5. Паяльная паста « Нетрамм»

Она представляет собой смесь порошка припоя с вязким водорастворимым флюсом.

Последовательность действий по быстрой пайке следующая.

Слой пасты должен быть такой, чтобы сквозь него были видны все дорожки, иначе Вам просто не удастся разложить детали по нужным местам. В пасту обязательно следует капнуть немного воды — она не должна быть липкой. Важный момент — отверстия в плате сверлить нельзя! Это нужно будет сделать после пайки. Также плату не нужно зачищать шкуркой после травления — флюс очень плохо отмывается с царапин на поверхности стеклотекстолита.

Не все так просто! Во-первых, плату нельзя класть на утюг непосредственно — она просто-напросто сгорит. Необходимо положить на поверхность утюга четыре ненужных SMD-резистора (автор обычно использует типоразмер 1206), а уж на них — плату с разложенными деталями. Если плата односторонняя (в большинстве случаев так оно и есть), лучше делать ее из двухстороннего стеклотекстолита, оставив нетронутой фольгу на верхней ее стороне — это обеспечит более равномерный нагрев, а после пайки фольгу можно будет просто удалить. Терморегулятор утюга необходимо поставить в «максимально горячее» положение. Если все сделано правильно, то после прогрева платы паяльная паста расплавится и практически за 10–20 секунд Вы получите готовую, полностью спаянную плату (на фото как раз виден момент, когда паста начинает плавиться).

Плату после пайки обязательно нужно отмыть, во-первых, от мелких шариков припоя (они хорошо видны на предыдущем фото), и, во-вторых, от остатков флюса. Плату лучше всего мыть так:

♦ сначала вымыть жесткой зубной щеткой со средством для мытья посуды;

♦ затем прокипятить 3–5 минут с небольшим количеством средства для чистки газовых плит;

♦ затем снова вымыть жесткой зубной щеткой со средством для мытья посуды.

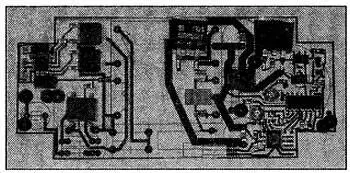

Рис. 9.6. Вначале на бумаге раскладываем необходимые детали по будущим местам пайки

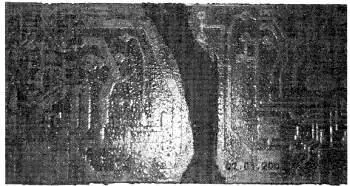

Рис. 9.7. Затем намазываем пастой печатную плату

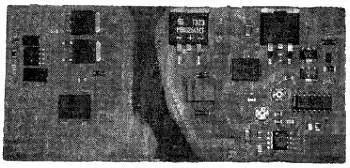

Рис. 9.8. Перекладываем детали с бумаги на плату по нужным местам

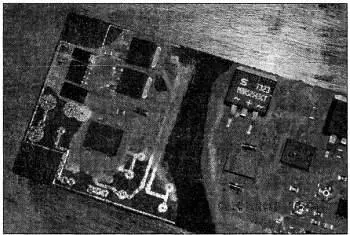

Рис. 9.9. Кладем плату на утюг и включаем его

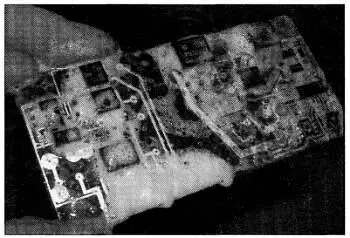

Рис. 9.10. Моем плату

Структура папок на сопроводительном компакт-диске книги соответствует ссылкам на файлы и ролики, приведенные в тексте книги. Названия видеоуроков соответствуют названиям глав в книге.

Шаг первый.

Видеоурок «Бегущие огни»

1.dxf— разводка печатной платы «бегущих огней» на микросхемах (формат *.dxf, зеркальное изображение)

2.dxf — разводка печатной платы «бегущих огней» на микроконтроллере (формат *.dxf, зеркальное изображение)

SOFT — папка проекта WinAVR с управляющей программой для «бегущих огней» на микроконтроллере

Бегущие огни на микросхемах. MOV — ролик-видеоурок о конструкции

Бегущие огни на микроконтроллере. MOV — ролик-видеоурок о конструкции

Бегущие огни на электромагнитных реле. MOV — ролик-видеоурок о конструкции

Шаг второй.

Видеоурок «Светодинамическая установка»

1.dxf— разводка печатной платы СДУ на транзисторах (формат *.dxf, зеркальное изображение)

2.dxf — разводка печатной платы СДУ на микросхемах (формат *.dxf, зеркальное изображение)

СДУ на транзисторах. MOV — ролик-видеоурок о конструкции

СДУ на микросхемах. MOV — ролик-видеоурок о конструкции

Шаг третий.

Видеоурок «Усилитель низкой частоты»

1.dxf — разводка печатной платы первого УНЧ на транзисторах (формат *.dxf, зеркальное изображение)

2.dxf — разводка печатной платы второго УНЧ на транзисторах (формат *.dxf, зеркальное изображение)

3.dxf — разводка печатной платы первого УНЧ на микросхемах (формат *.dxf, зеркальное изображение)

4.dxf — разводка печатной платы второго УНЧ на микросхемах (формат *.dxf, зеркальное изображение)

Первый УНЧ на транзисторах. MOV — ролик-видеоурок о конструкции

Второй УНЧ на транзисторах. MOV — ролик-видеоурок о конструкции

Первый УНЧ на микросхемах. MOV — ролик-видеоурок о конструкции

Второй УНЧ на микросхемах. MOV — ролик-видеоурок о конструкции

УНЧ на лампах. МОV — ролик-видеоурок о конструкции

Шаг четвертый.

Видеоурок «Усилитель класса D»

1.dxf— разводка печатной платы первого усилителя класса D на микросхемах (формат *.dxf, зеркальное изображение)

2.dxf — разводка печатной платы второго усилителя класса D на микросхемах (формат *.dxf, зеркальное изображение)

3.dxf— разводка печатной платы усилителя класса D на микроконтроллере (формат *.dxf, зеркальное изображение)

SOFT — папка проекта WinAVR с управляющей программой для усилителя класса D на микроконтроллере

Усилитель класса D на микросхемах. МОV — ролик-видеоурок о конструкции

Усилитель класса D на микроконтроллере. МОV — ролик-видеоурок о конструкции

Усилитель класса D на лампах. МОV — ролик-видеоурок о конструкции

Шаг пятый.

Видеоурок «Система дистанционного управления по ИК»

1.dxf— разводка печатной платы передающей части ИК ДУ на микросхемах (формат *.dxf, зеркальное изображение)
