Для этой схемы имеем следующие соотношения:

U б = ( R 2/( R 1+ R 2))· E к; U э= U б - U бэ ~= U б

U к= E к— I к· R к; U кэ= E к— I к· R э— I э·R э

Коэффициент стабилизации при этом выражается формулой

Достоинством этой схемы является достаточно большая свобода при выборе сопротивлений резисторов и, кроме того, малая зависимость рабочей точки транзистора от коэффициента h 21эи его изменений.

На рис. 4.34, б представлен пример подобной схемы питания с указанием значений токов, напряжений и сопротивлений.

Помимо схем стабилизации, использующих резисторы, применяются также схемы, стабилизирующие положение рабочей точки транзистора, на основе элементов, обладающих зависимостью от температуры, например диодов (в частности, стабилитрона), термисторов, а также транзисторов. Схемы, в которых применяют подобные элементы, иногда называют компенсационными .

При использовании транзистора для усиления сигналов высокой частоты возникают некоторые ограничения, связанные, со свойствами самого транзистора. Существенную роль играют сопротивления и емкости транзистора.

Параметры транзистора меняются в зависимости от частоты, и для высоких частот его эквивалентная схема усложняется. По мере роста частоты все большее значение приобретают пассивные составляющие полных проводимостей.

Для анализа работы транзистора в диапазоне высоких частот наиболее часто используют П-образную физическую модель (рис. 4.12, б и 4.35), и при проектировании высокочастотных транзисторных схем чаще всего используют его «четыре «четырехполюсниковые» параметры. Отдельные параметры для определенной частоты находят в справочниках из соответствующих графиков, представленных в функции частоты. Частотной зависимостью обладают также коэффициенты передачи тока h 21би h 21э, с увеличением частоты их значения обычно убывают.

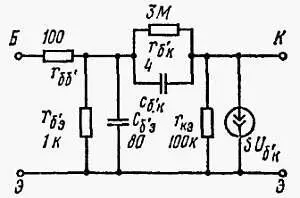

Рис. 4.35. Физическая модель транзистора в диапазоне высоких частот с примерными значениями параметров

Имеется несколько таких параметров. Самыми важными являются предельные частоты транзистора f h11, f гр, f T, а также f max. указываемые в каталогах или справочниках.

Частоты f h11и f гропределяют частоты, на которых значение h 21били h 21эпадают на 3 дБ по отношению к своему значению в области низких частот. С учетом П-образной физической модели имеем следующие приближенные формулы:

f h11~= 1/2π· r б'э· С б'э; f гр= f h11(1- h 21б)

Частота f T(или f 1) соответствует падению коэффициента h 21эдо значения, равного единице:

f T = f 1~= f гр· h 21э

Часто f maxопределяет максимальную частоту, на которой коэффициент передачи по мощности не меньше единицы. Это — максимальная частота генерации, которая выражается приближенной формулой

Легко видеть, что предельные частоты f h11, f гртем больше, чем меньше произведение (постоянная времени) r б' эС б' э. Максимальная частота работы транзистора f maxзависит от постоянной времени r б'бС б' э, влияние которой становится заметным для частот, лежащих выше f h11. При работе в диапазоне высоких частот важную роль играет также проводимость y 12. Она должна быть как можно меньше.

Шумы транзисторов обусловливаются тепловыми, дробовыми и структурными шумами. Источником тепловых шумов являются распределенные сопротивления полупроводника. Для биполярного транзистора решающее значение имеет величина r б. Дробовые шумы связаны с флуктуациями прохождения носителей зарядов через переходы. Структурные шумы образуются шумами поверхностной рекомбинации и шумами утечки коллектора.

Шумы зависят от частоты, выбора рабочей точки, сопротивления источника сигнала. Обычно шумы растут с ростом тока I к.

В биполярном транзисторе в диапазоне низких частот преобладают структурные шумы, в диапазоне средних частот шумы почти не зависят от частоты, в диапазоне высоких частот шумы растут с увеличением частоты. При больших значениях внутреннего сопротивления источника сигнала шумы возрастают, если сопротивление возрастает.

В полевых транзисторах шумы обычно меньше, чем в биполярных. В частности, дробовые шумы очень малы, если ток затвора минимален. Кроме того, полевой транзистор может работать с источником сигнала с высоким внутренним сопротивлением, имея при этом очень малые шумы.

Рассмотрение работы транзистора при большом сигнале сталкивается с рядом трудностей. Следует помнить, что физические модели транзисторов были разработаны при упрощающих предположениях, которые перестают быть справедливыми при большом сигнале. Его h - и y -параметры определяются только через малые приращения токов и напряжений и не определяют свойств транзистора для большого сигнала. В этой ситуации при использовании транзисторной схемы, предназначенной для работы в режиме большого сигнала, можно использовать лишь статические характеристики.

При выборе положения рабочей точки, помимо стремления получить малые искажения, в схемах, работающих при большом сигнале, особенно для усилителей мощности, часто учитывается мощность, потребляемая от источника питания, и мощность, рассеиваемая в транзисторе.

Как уже подчеркивалось, усилители малых сигналов обычно работают в режиме, рабочая точка которого расположена вблизи середины используемого отрезка нагрузочной прямой. В усилителях больших сигналов в зависимости от положения рабочей точки различают режимы классов А, В, АВи С.
