Задачей дополнительного усилителя в схеме последовательного стабилизатора является усиление мгновенных изменений выходного напряжения, подводимого к сетке регулирующей лампы или к базе транзистора. Благодаря этому достигается значительно большее постоянство выходного напряжения, тем большее, чем больше коэффициент усиления усилителя. Иногда для увеличения усиления применяют дополнительные усилители, например двухкаскадные.

Импульсный стабилизатор — это схема, в которой элемент, включенный последовательно с нагрузкой (например, транзистор), периодически переключается в состоянии отпирания и запирания. Время отпирания элемента и, следовательно, выходное напряжение на нагрузке, подключенной только во время отпирания, зависят от мгновенного отклонения выходного напряжения от номинального значения. Таким образом достигается стабилизация постоянного выходного напряжения. На выходе такого стабилизатора необходимо применять фильтры, исключающие переменную составляющую, которая возникает в результате работы в прерывистом режиме. Полученное таким способом постоянное напряжение подводится к схеме, питаемой от подобного стабилизатора. Импульсный стабилизатор характеризуется большим КПД и малыми потерями энергии на тепло.

Термистор является полупроводниковым резистором, сопротивление которого убывает с ростом температуры. На температуру термистора непосредственно влияет температура окружающей среды и косвенно — ток, протекающий через термистор. Чем больше ток, тем больше температура элемента и меньше сопротивление. Это позволяет использовать подобный элемент для стабилизации напряжения на нагрузке при изменениях температуры окружающей среды или выходного напряжения.

В схеме, представленной на рис. 6.22, уменьшение выходного напряжения вызывает уменьшение протекающего через термистор тока и, следовательно, рост его сопротивления. В свою очередь это вызывает рост тока, протекающего через сопротивление нагрузки, что препятствует уменьшению падения напряжения на нагрузке, несмотря на уменьшение выходного напряжения. Тем самым достигается стабилизация напряжения, действующего на нагрузке.

Рис. 6.22. Схема стабилизации напряжения термистором

Варистор — это нелинейный резистор, сопротивление которого зависит от напряжения. Протекающий через варистор ток в определенном интервале возрастает пропорционально 4—5-й степени подводимого напряжения. Варисторы, в частности, используются для стабилизации напряжения, действующего на нагрузке, при изменениях отбираемого этой нагрузкой тока (рис. 6.23, а ) или для стабилизации напряжения на нагрузке при изменениях входного напряжения (рис. 6.23, б ). По схеме рис. 6.23, а рост тока нагрузки увеличивает на мгновение падение напряжения на варисторе, в результате чего снижается его сопротивление и напряжение на нагрузке почти не изменяется. По схеме рис. 6.23, б увеличение входного напряжения вызывает рост тока варистора и убывание его сопротивления в такой степени, что выходное напряжение остается почти постоянным.

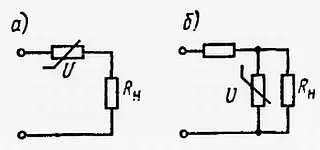

Рис. 6.23. Схемы стабилизации напряжения с варистором при изменениях:

а— тока нагрузки; б— выходного напряжения

Это стабилизатор переменного напряжения, использующий магнитный усилитель — устройство, состоящее из магнитного сердечника и обмоток переменного и постоянного тока. Стабилизацию выходного напряжения получают благодаря изменению магнитной проницаемости магнитного усилителя.

Это стабилизаторы переменного напряжения, действующие на принципе использования нелинейной характеристики намагничивания магнитных сердечников с обмоткой. При работе сердечника в режиме насыщения выходное напряжение изменяется в небольших пределах при относительно больших изменениях входного напряжения. В резонансных стабилизаторах используется явление последовательного или параллельного резонанса в цепи с дросселем с сердечником, работающим в области насыщения.

На таком же принципе, что и стабилизатор напряжения. Точно так же регулирующие элементы, применяемые для стабилизации тока, аналогичны тем, которые применяются для стабилизации напряжения. Другой является только схема взаимосоединений между нагрузкой и регулирующим элементом. Стабилизаторы тока в электронике применяются значительно реже, чем стабилизаторы напряжения, и чаще всего для измерения и в специальных целях. Их задачей является поддержание на постоянном уровне тока, протекающего через нагрузку, при изменениях входного напряжения и сопротивления нагрузки.

Схема стабилизатора тока с транзистором и полупроводниковым стабилитроном показана на рис. 6.24. При росте входного напряжения или уменьшений сопротивления нагрузки ток, протекающий через нагрузку, остается почти постоянным. Это следует из того факта, что напряжение база — коллектор транзистора поддерживается на постоянном уровне, в то же время изменяется напряжение между коллектором и эмиттером. При увеличении входного напряжения или уменьшении сопротивления нагрузки напряжение между коллектором и эмиттером возрастает настолько, что ток эмиттера и ток, протекающий через нагрузку, остаются практически постоянными. Рассматриваемый стабилизатор представляет собой для нагрузки источник тока.

Рис. 6.24. Схема стабилизации выходного тока на транзисторе и полупроводниковом стабилитрона

Применяются различные методы защиты. Широкое применение находят плавкие предохранители, прерывающие протекание тока в схеме питания при длительной перегрузке или замыкании (повреждении) в цепи нагрузки. Часто используются инерционные предохранители, иначе называемые предохранителями с замедленным временем срабатывания. Они не вызывают перерыва в протекании тока в нагрузку во время коротких перегрузок, возникающих, например, в момент включения.
