Примечание 4.Если не указано иное, то характеристики относятся к полному температурному диапазону при условии, что Uи = ±20 В для LF411A и Uи = ±15 В для LF411. Значения Uсдв, Uсм и Iсдв измеряются при Ucc = 0.

Примечание 5.Элемент LF411A проверяется на соответствие характеристикам в полном объеме партии — 100 %. Элемент LF411 подвергается выборочной проверке, характеристикам должны соответствовать не менее 90 % элементов из партии.

Примечание 6.Входные токи смещения представляют собой токи утечки переходов, они удваиваются каждый раз при увеличении температуры перехода Iп на 10 °C. В связи с тем что время испытаний продукции ограничено, входные токи смещения коррелированы с температурой перехода. При нормальной работе температура перехода в результате внутреннего рассеивания Ррасс превышает температуру окружающей среды Тп = Токр + θп окр Ррасс , где θп окр — температурное сопротивление между переходом и окружающей средой. Теплоотвод рекомендуется использовать в тех случаях, когда входной ток смещения должен быть минимальным.

Примечание 7.Коэффициент ослабления влияния напряжения источника питания в соответствии с принятой методикой измеряется при одновременном увеличении или уменьшении обоих источников, от ±15 В до ±5 В для LF411 и от ±20 В до ±5 В для LF411А.

Примечание 8.Военные характеристики для элемента LF411AMH можно найти в документации RETS 411АХ, для элемента LF411MH — в документации RETS 411Х.

Примечание 9.Максимальная мощность рассеивания определяется свойствами корпуса Если рабочая рассеиваемая мощность близка к максимальной, то возможно превышение предельных значений характеристик.

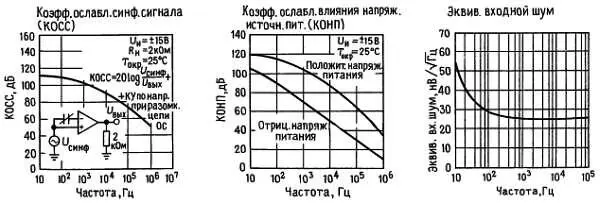

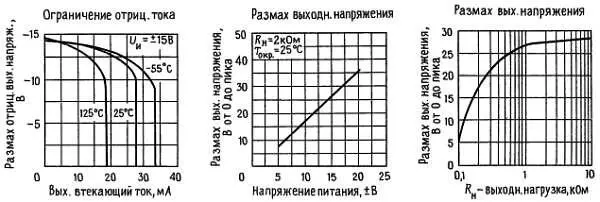

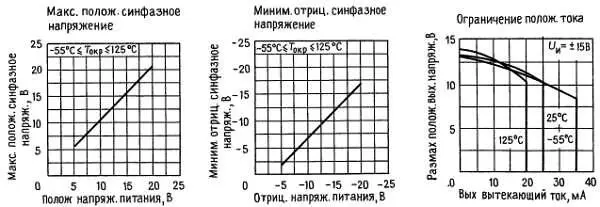

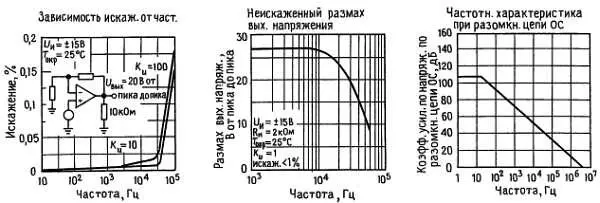

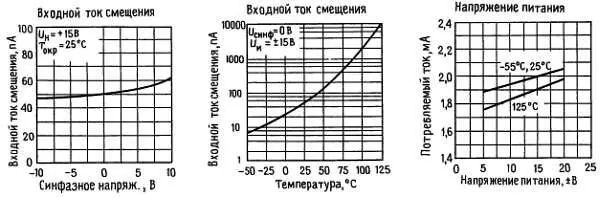

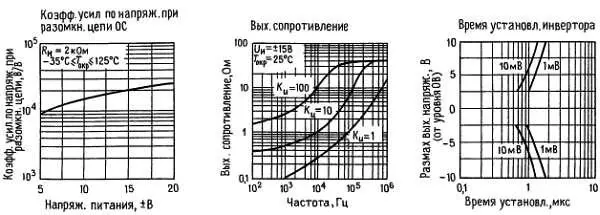

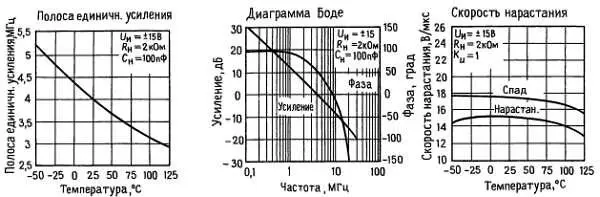

Типовые характеристики

Искусство схемотехники Том 3 Изд4е - фото 344 Искусство схемотехники Том 3 Изд4е - фото 345 Импульсная характеристика - фото 346 Импульсная характеристика R н 2 кОм С 10 пФ - фото 347 Импульсная характеристика R н 2 кОм С 10 пФ - фото 348 Импульсная характеристика R н 2 кОм С 10 пФ Замечания по применению - фото 349 Импульсная характеристика R н 2 кОм С 10 пФ Замечания по применению - фото 350

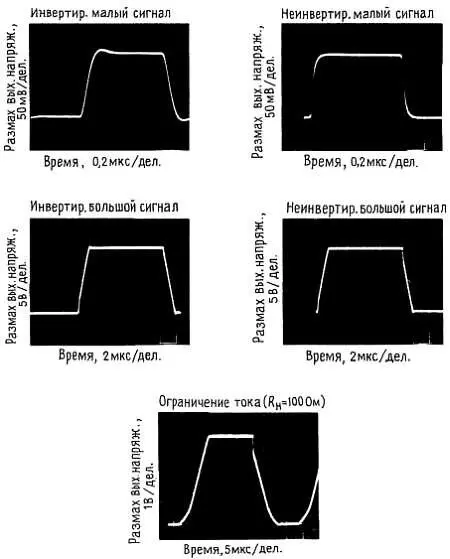

Импульсная характеристика, R н = 2 кОм, С = 10 пФ

Замечания по применению Интегральная схема LF411 представляет собой - фото 351

Замечания по применению

Интегральная схема LF411 представляет собой операционный усилитель с входами на полевых транзисторах с р-n -переходом, имеющих внутреннюю регулировку (торговая марка BI-FET II™). Они обладают очень небольшим входным напряжением сдвига и гарантированным малым дрейфом этого напряжения.

Полевые транзисторы с р-n -переходом имеют большое обратное напряжение пробоя между затвором, истоком и стоком, это устраняет необходимость ограничения напряжения на входах. Следовательно, вполне можно использовать большие дифференциальные входные напряжения без значительного увеличения входного тока. Максимальное значение дифференциального входного напряжения не зависит от питающих напряжений. Однако ни одно из входных напряжений не должно выходить за пределы отрицательного напряжения питания, так как это может привести к большим токам и может закончиться разрушением схемы.

Превышение предельного значения отрицательного синфазного сигнала на любом из входов приводит к тому, что фаза на выходе изменяется на противоположную и на выходе усилителя устанавливается соответствующий высокий или низкий уровень. Превышение предельного значения отрицательного синфазного сигнала на обоих входах приводит к тому, что на выходе усилителя устанавливается высокий уровень. Ни в одном из случаев не происходит защелкивания, так как возвращение сигнала в пределы диапазона синфазных сигналов снова приводит входной каскад, а следовательно, и усилитель в нормальное рабочее состояние.

Превышение предельного значения положительного синфазного сигнала на одном из входов не изменяет фазу на выходе, однако если предел будет превышен на обоих входах, то на выходе усилителя установится высокий уровень. Эти усилители будут работать, если синфазное входное напряжение будет равно положительному питающему напряжению, однако в этих условиях ширина полосы пропускания и скорость нарастания могут уменьшиться. При изменении отрицательного синфазного сигнала на 3 В относительно отрицательного питающего напряжения может произойти увеличение входного напряжения сдвига.

Для элемента LF411 смещение задается зенеровским диодом, что обеспечивает нормальную работу схемы при величине питающего напряжения +4,5 В. Меньшие значения питающего напряжения могут привести к меньшим значениям ширины полосы пропускания и скорости нарастания. На нагрузочном сопротивлении величиной 2 кОм схема LF411 создает напряжение величиной +10 В в полном температурном диапазоне. Большие токи нагрузки могут, однако привести к увеличению входного напряжения сдвига в отрицательном диапазоне изменения питающего напряжения и в конечном итоге к достижению предельной величины активного тока как в положительном, так и в отрицательном диапазоне изменения питающего напряжения.

Следует принимать меры предосторожности, чтобы источник питания никогда не изменял свою полярность и чтобы нельзя было случайно включить схему в разъем, развернув ее на 180°, так как через имеющийся внутри интегральной схемы диод начнет протекать неограниченно большой ток, который вызовет разрушение внутренних проводников и всей схемы.

Усилители на полевых транзисторах с р-n -переходами в отличие от усилителей на полевых МОП-транзисторах не требуют специального обращения.

Как и для большинства усилителей, в данном случае для обеспечения стабильности необходимо позаботиться об экранировании проводов, расположении компонентов и о развязке источников питания. Например, резисторы, соединяющие выход со входом, следует располагать ближе к входу для минимизации «наводок» и максимизации частоты полюса обратной связи за счет минимизации емкости между входом и землей.

Полюс обратной связи возникает в том случае, когда усилитель имеет резистивную обратную связь. Частоту полюса определяют сопротивление и емкость цепы, параллельной цепи, образованной входом схемы (обычно инвертирующим) и землей по переменному току. Нередко частота этого полюса значительно превышает частоту, соответствующую точке 3 дБ на характеристике усиления при разомкнутой цепи обратной связи, и следовательно, ее влиянием на стабильность можно пренебречь. Однако если частота полюса обратной связи меньше, чем частота в точке 3 дБ, то в цепь, соединяющую выход цепи обратной связи с входом, следует включить конденсатор. Конденсатор должен иметь такую емкость, чтобы постоянная времени цепи, образованной этим конденсатором и параллельным ему сопротивлением, была равна или превосходила первоначальную постоянную времени полюса обратной связи.
