LT1032. Это счетверенный биполярный формирователь сигнала стыка RS-232 с диапазоном напряжения источника питания от ±5 до ±15 В и током покоя 0,5 мА. Его можно выключать (нулевой ток) с помощью контакта управления; при выключении сами выходы переходят в третье состояние.
LT1039. Это строенный биполярный формирователь/приемник с диапазоном напряжений питания от ±5 до ±15 В и током покоя 4 мА. Аналогично схеме LT1032 у него имеется контакт выключения. В нем также предусмотрен контакт управления, который позволяет оставлять один из приемников во включенном состоянии, в то время как остальная часть кристалла отключается; вы можете использовать это для включения остальной части самого кристалла, когда что-нибудь поступает на вход. В выключенном режиме выход переходит в состояние с высоким полным сопротивлением.
Серия MAX230-239/ICL232; LT1080/1. Эти приборы, выпускаемые фирмами Maxim, Intersil и Linear Technology, представляют собой сдвоенные формирователи/приемники с внутренними преобразователями напряжения, так что они могут работать от единственного источника питания с напряжением +5 В, выдавая выходные сигналы с размахом ±9 В. Все они, за исключением МАХ233 и 235 (которые имеют встроенные конденсаторы), требуют подключения к преобразователям напряжения четырех внешних танталовых конденсаторов; их выходные сигналы с напряжением ± 9 В пригодны для питания низкотоковых нагрузок. Их ток покоя составляет 5 мА. Части этих кристаллов, а именно преобразователи напряжения, выпускаются отдельно, как схема МАХ680 или LT1026,- преобразователи единственного напряжения +5 В в сдвоенное напряжение ±10 В; их можно использовать для организации питания всех других приведенных выше кристаллов стыка RS-232.
DS14C88/89. Фирма National переработала по КМОП-технологии свою классическую биполярную схему с аналогичным наименованием. Формирователь 14С88 работает при напряжениях источника питания от ±4,5 до ±12 В, вырабатывая обычный для КМОП-схем размах сигнала до напряжений питания. При напряжении питания ±5 В этот счетверенный формирователь потребляет ток 30 мкА, макс, (ненагруженный), в то время как приемник потребляет 0,9 мА, макс, от его единственного источника питания с напряжением +5 В. (Фирма National также выпускает КМОП-кристаллы стыка RS-422 (DS26C31-32).)
Давайте приведем пример разработки, где все вышеприведенные идеи сведены воедино. Мы разработаем небольшой регистратор данных с питанием от батарей, чья задача проводить текущий контроль температуры окружающей среды единожды за минуту, сохраняя средние значения «градус-день» в ОЗУ для последующего считывания их через последовательную систему передачи. Вы могли бы разместить такой прибор в удаленном месте, нанося ему визиты дважды в год, во время которых вы считываете его данные в портативный компьютер. Или вы могли предпочесть «собрать урожай» этих регистраторов, а затем считать их данные, после того как принесете их снова домой.
Прибор будет работать на трех щелочных C -элементах, со сроком службы батареи по крайней мере год. Для поддержания потребляемой мощности на низком уровне мы будем использовать КМОП периферийные устройства и КМОП-микропроцессор типа контроллера со встроенными режимами остановки. Применим режим включения источника питания самого ЦПЭ и схем предварительной обработки в течение кратковременных интервалов сбора данных, с запуском его от маломощного кристалла хронометрирования. Поскольку последовательный порт будет использоваться только время от времени, мы сделаем также и здесь выключение источника питания. Наша частная схема не является никоим образом уникальной; наряду с ней мы рассмотрим и альтернативные схемные решения.

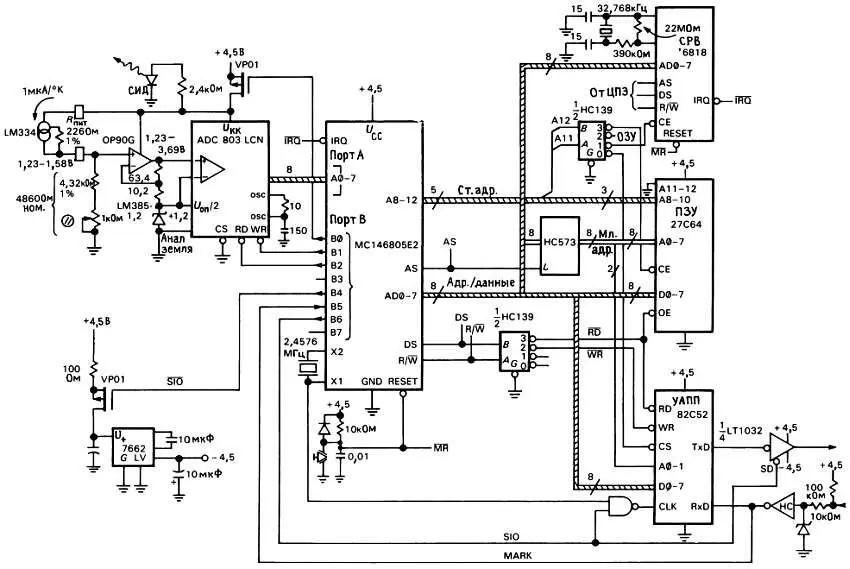

ЦПЭ.На рис. 14.43 показана схема нашей разработки.

Рис. 14.43. Пример схемы на универсальном микромощном процессоре
Мы начали с выбора КМОП-контроллера МС146805 фирмы Motorola, который предназначен для работы при напряжении питания вплоть до 3 В, в него входят встроенные схемотехнические решения для перехода в режим ОЖИДАНИЯ (малая мощность, работают генератор и таймер) или режим ОСТАНОВКИ (нулевая мощность, генератор остановлен, восстановление только через прерывание или сброс). В модификации с суффиксом - Е2 используются внешние ПЗУ и ОЗУ, но она имеет и внутреннее ОЗУ объемом 112 байт. При работе с источником питания напряжением 5 В ЦПЭ потребляет при функционировании ток 7 мА (тактовая синхронизация с частотой 5 МГц), в режиме ОЖИДАНИЯ-1 мА и в режиме ОСТАНОВКИ — 5 мкА. Поскольку нам необходимо регистрировать данные в течение только нескольких миллисекунд раз в минуту, а восстановление из режима ОСТАНОВКИ (благодаря запуску кварцевого генератора) занимает в типовом случае 30 мс, мы минимизируем мощность потребления с помощью использования формируемого внешней схемой прерывания, которое подготавливает прибор к каждому измерению.
Альтернативное решение — использование формируемого с помощью таймера ЦПЭ в режиме ОЖИДАНИЯ прерывания — обеспечивает средний ток потребления ЦПЭ по крайней мере 1 мА, что соответствует сроку службы батареи С -элементов только полгода. Этот срок можно, конечно, довести и до года, т. е. используя D-элементы; другое решение могло бы быть связано с работой на более низкой частоте генератора (скажем, 1 МГц), где ток в режиме ОЖИДАНИЯ существенно ниже. Еще одна возможность - это работа при напряжении питания 3 В, где ток потребления в режиме ожидания составляет приблизительно 150 мкА при тактовой частоте 1 МГц. Любое из этих решений вполне хорошее. В этом же примере мы будем придерживаться методов выключения питания, поскольку удастся продемонстрировать дополнительные технические приемы. При этом также получается приемлемая система хронометрирования с помощью кристалла календаря.
Тактовая синхронизация календаря.Для обеспечения тактовой синхронизации календаря нам требуется кристалл, который не только может сохранять временные параметры при низком токе потребления (все кристаллы календаря делают это), но также может обслуживать прерывания во время режима потребления малой мощности. Поскольку поначалу кристаллы календаря предназначались для компьютеров, работающих от сети переменного тока, где имеется изобилие мощности, когда ЦПЭ функционирует, то многие кристаллы не могут обслуживать прерывания в режиме малой мощности (батарейное резервирование). Мы сначала рассмотрим схему ICM7170, прекрасный кристалл календаря фирмы Intersil; он обрабатывает прерывание в режиме малой мощности, но имеет неуклюжую схему питания при работе от единственной батареи. «Вечно популярная» схема ММ 58274 фирмы National не может обрабатывать прерывание в режиме резервирования. Мы, наконец, решили остановиться на схеме МС14618 фирмы Motorola - это популярный прибор, который выпускается по крайней мере еще двумя другими фирмами-изготовителями и предназначен для использования с кристаллами ЦПЭ типа МС146805. Схему можно оставить работающей и при полном напряжении питания, она обеспечивает низкий ток потребления (50 мкА, макс, на частоте 32 кГц, внешний генератор), когда не снят запрет.
