Промышленность выпускает сейчас сотни типов операционных усилителей; условное обозначение, принятое для всех типов, представлено на рис. 4.1; входы обозначают (+) и (—), и работают они, как можно догадаться, следующим образом: выходной сигнал изменяется в положительном направлении, когда потенциал на входе (+) становится более положительным, чем потенциал на входе (—), и наоборот.

Рис. 4.1.

Символы «+» и «—» не означают, что на одном входе потенциал всегда должен быть более положительным, чем на другом; эти символы просто указывают относительную фазу выходного сигнала (это важно, если в схеме используется отрицательная ОС).

Во избежание путаницы лучше называть входы «инвертирующий» и «неинвертирующий», а не вход «плюс» и — вход «минус». На схемах часто не показывают подключение источников питания к ОУ и вывод, предназначенный для заземления. Операционные усилители обладают колоссальным коэффициентом усиления по напряжению и никогда (за редким исключением) не используются без обратной связи. Можно сказать, что операционные усилители созданы для работы с обратной связью. Коэффициент усиления схемы без обратной связи так велик, что при наличии замкнутой петли ОС характеристики усилителя зависят только от схемы обратной связи. Конечно, при более подробном изучении должно оказаться, что такое обобщенное заключение справедливо не всегда. Начнем мы с того, что просто рассмотрим, как работает операционный усилитель, а затем по мере необходимости будем изучать его более тщательно.

Промышленность выпускает буквально сотни типов операционных усилителей, которые обладают различными преимуществами друг перед другом (загляните в табл. 4.1, если вам не терпится окинуть взглядом это море возможностей).

Повсеместное распространение получила очень хорошая схема типа LF411 (или просто «411»), представленная на рынок фирмой National Semiconductor. Как и все операционные усилители, она представляет собой крошечный элемент, размещенный в миниатюрном корпусе с двухрядным расположением выводов; ее внешний вид показан на рис. 4.2.

Рис. 4.2. Интегральная схема в корпусе мини-DIP с двухрядным расположением выводов.

Эта схема недорога и удобна в обращении; промышленность выпускает улучшенный вариант этой схемы (LF411A), а также элемент, размещенный в миниатюрном корпусе и содержащий два независимых операционных усилителя (схема типа LF412, которую называют также «сдвоенный» операционный усилитель). В дальнейшем в этой главе мы будем использовать схему типа LF411 как стандарт операционного усилителя, мы также рекомендуем вам эту схему в качестве хорошей начальной ступени в разработке электронных схем.

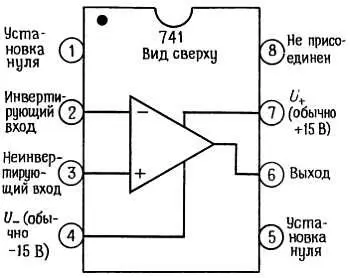

Схема типа 411 — это кристалл кремния, содержащий 24 транзистора (21 биполярный транзистор, 3 полевых транзистора, 11 резисторов и 1 конденсатор). На рис. 4.3 показано соединение с выводами корпуса. Точка на крышке корпуса и выемка на его торце служат для обозначения точки отсчета при нумерации выводов.

Рис. 4.3.

В большинстве корпусов электронных схем нумерация выводов осуществляется в направлении против часовой стрелки со стороны крышки корпуса. Выводы «установка нуля» (или «баланс», «регулировка») служат для устранения небольшой асимметрии, возможно в операционном усилителе. Речь об этом пойдет позже в этой главе.

Сейчас мы познакомимся с важнейшими правилами, которые определяют поведение операционного усилителя, охваченного петлей обратной связи. Они справедливы почти для всех случаев жизни. Во-первых, операционный усилитель обладает таким большим коэффициентом усиления по напряжению, что изменение напряжения между входами на несколько долей милливольта вызывает изменение выходного напряжения в пределах его полного диапазона, поэтому не будем рассматривать это небольшое напряжение, а сформулируем правило I:

I. Выход операционного усилителя стремится к тому, чтобы разность напряжений между его входами была равна нулю.

Во-вторых, операционный усилитель потребляет очень небольшой входной ток (ОУ типа LF411 потребляет 0,2 нА; ОУ со входами на полевых транзисторах — порядка пикоампер); не вдаваясь в более глубокие подробности, сформулируем правило II:

II. Входы операционного усилителя ток не потребляют.

Здесь необходимо дать пояснение: правило I не означает, что операционный усилитель действительно изменяет напряжение на своих входах. Это невозможно. (Это было бы несовместимо с правилом II.) Операционный усилитель «оценивает» состояние входов и с помощью внешней схемы ОС передает напряжение с выхода на вход, так что в результате разность напряжений между входами становится равной нулю (если это возможно). Эти правила создают достаточную основу для рассмотрения схем на операционных усилителях. О предосторожностях, которые необходимо соблюдать при работе с ОУ, мы поговорим в разд. 4.08 , после того как рассмотрим основные схемы включения ОУ.

Рассмотрим схему на рис. 4.4.

Рис. 4.4. Инвертирующий усилитель.

Проанализировать ее будет нетрудно, если вспомнить сформулированные выше правила:

1. Потенциал точки В равен потенциалу земли, следовательно, согласно правилу I, потенциал точки А также равен потенциалу земли.

2. Это означает, что: а) падение напряжения на резисторе R 2 равно U вых , б) падение напряжения не резисторе R 1 равно U вх .

3. Воспользовавшись теперь правилом II, получим U вых/ R 2= — U вх/ R 1или коэффициент усиления по напряжению = U вых/ U вх= — R 2/ R 1. Позже вы узнаете, что чаще всего точку В лучше заземлять не непосредственно, а через резистор. Однако сейчас это не имеет для вас значения.

Итак, анализ схемы на ОУ оказался даже чересчур простым. Он, правда, не позволяет судить о том, что на самом деле происходит в схеме. Для того чтобы понять, как работает обратная связь, представим себе, что на вход подан некоторый уровень напряжения, скажем 1 В.

Для конкретизации допустим, что резистор R 1 имеет сопротивление 10 кОм, а резистор R 2 — 100 кОм. Теперь представим себе, что напряжение на выходе решило выйти из повиновения и стало равно 0 В.
