Электронный репеллент подземных грызунов Мастер КИТ МК080

Герметичный модуль, излучающий агрессивные, сейсмические колебания в высокочастотной области, отпугивает подземных грызунов. На рис. 124 показаны два варианта исполнения модулей.

Модуль располагают возле нор грызунов, подавая постоянное напряжение 9 В. Одним модулем можно защитить участок площадью до 1000 м 2. Устройство потребляет ток 150 мА. Размеры модуля: 72x50x35 мм.

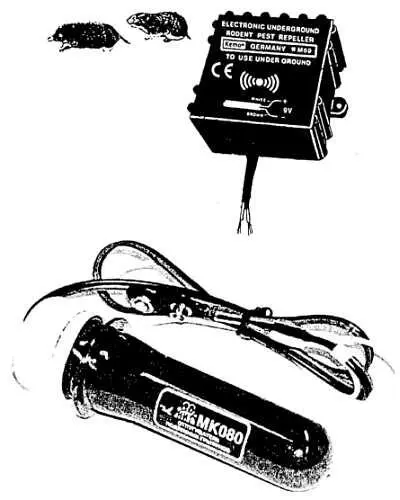

Рис. 124. Электронные модули Мастер КИТ МК080

Стационарный ультразвуковой отпугиватель насекомых и грызунов Мастер КИТ МК107

Данное устройство (рис. 125) также ориентировано на заядлых огородников и предлагается вместо ядохимикатов и огородного пугала для защиты от различных вредителей.

Универсальный ультразвуковой генератор требует напряжения питания 12…24 В; диапазон частот воспроизводимых волн: 10…40 кГц.

Для увеличения площади воздействия к модулю можно подсоединять до пяти динамиков. Модуль не требует сборки. При настройке вышеперечисленных устройств можно ориентировочно руководствоваться нижеприведенными данными по воздействию излучения разных частот на насекомых и животных.

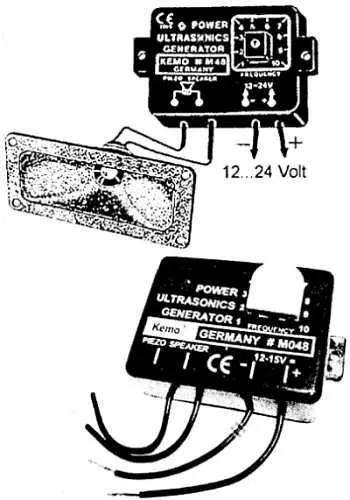

Рис. 125. Электронные модули Мастер КИТ МК107

Миниатюрный пьезоизлучатель Мастер КИТ АК076

Общий вид этого излучателя был показан ранее (см. рис. 19, а ). Излучатель можно использовать в качестве дополнительного источника звука в электронных ультразвуковых репеллентах от грызунов и насекомых, а также в различной звуковой технике. Пьезоизлучатель имеет алюминиевую полусферу, за счет чего достигается высокая мощность излучения при минимальных искажениях.

Технические характеристики излучателя таковы: полоса частот — 2500…45 000 Гц, размеры: диаметр — 30 мм, высота — 14 мм.

Пьезоизлучатель можно использовать совместно с универсальным ультразвуковым отпугивателем насекомых и грызунов (NM5017).

Ультразвуковой динамик Мастер КИТ АК157

Этот ультразвуковой настенный динамик (рис. 126), в комплект которого включены две скобы для закрепления на стене, может служить дополнительным репродуктором для универсального ультразвукового отпугивателя насекомых и грызунов (МК075). Светодиод, установленный в динамике, служит индикатором работы, загораясь только при излучении ультразвука. Устройство получает рабочее напряжение из сигнала ультразвуковой частоты, подаваемого базовым устройством (МК075).

Динамик можно устанавливать вне помещения благодаря защитному корпусу. Размеры динамика: 75x75x24 мм.

Рис. 126. Ультразвуковой динамик Мастер КИТ АК157

На протяжении всей истории человечества одни люди упорно стараются что-нибудь скрыть от других, хотя иногда это за них делает природа и время. Секреты ремесла и сокровища, знания и сведения о происшедших событиях, правдивая информация и подлинность предметов — этот список тайн, покрытых мраком бесконечен. Другие люди не менее упорно стараются вскрыть истину, охранить правду. Разведчики и шпионы, криминалисты и нарушители законов, археологи и черные кладоискатели — «несть им числа». И здесь электроника приходит на помощь правому делу.

Чужая душа потемки

Шипа в мешке не утаишь

Пословицы

Людей всегда интересовало, насколько правдива та информация, которую они получают от других. Проблема выявления лжи или обнаружение неискренности в поведении человека стара как сам мир. Давно уже было подмечено, что состояние и поведение человека напрямую связано с его душевными переживаниями. Этим неоспоримым фактом стали пользоваться при допросах подозреваемых лиц и для разоблачения преднамеренных обманов.

В древней Индии допрашиваемых просили одновременно с ответом на поставленный вопрос ударять в гонг. Если вопрос вызывал затруднение и внутреннее замешательство у подозреваемого, то он не мог ответить на него легко и непринужденно. Тогда ему требовалось время и определенные усилия над собой, а это приводило к сбоям при ударах в гонг.

В древнем Китае подозреваемым давали сухую рисовую муку и просили ее прожевать в разговоре с ними. Если человек был не в состоянии это сделать, поскольку при дополнительных переживаниях во рту пересыхало и еда буквально не «лезла в горло», то его осуждали, считая, что он пытается скрыть правду.

С развитием наук о человеке, таких как физиология, химия, психология и др., появились методы количественной инструментальной оценки изменений в организме человека, испытывающего психологический стресс. При стрессе повышается содержание адреналина в крови, увеличивается потребность организма в кислороде, что в свою очередь проявляется в отклонении ряда физиологических показателей от нормы: учащается или снижается частота пульса и ритм дыхания, повышается кровяное давление, изменяется электрическая проводимость кожи и температура тела, наконец, изменяется характер биотоков мозга. Когда источник стресса исчезает, организм вырабатывает норадреналин, нейтрализующий действие избыточного адреналина. Таким образом, появилась возможность фиксации реакции человека на эмоциональное возбуждение, обусловленное «внутренней борьбой» за выживание путем передачи ложных сведений. Характерно, что показатели эмоций проявляются непроизвольно, против воли и желания человека. Специальная тренировка отчасти может изменить уровень отдельных реакций, но полный комплекс показателей свести на нет, практически, невозможно, особенно при использовании современных электронных систем получения и обработки информации.

В 1927 году американский криминалист Леонард Киллер сконструировал и запатентовал специальное электронное устройство, одновременно регистрирующее три параметра (дыхание, относительное давление крови и электрическую активность кожи). Киллер окрестил эти устройства «Детекторами лжи». Позже их стали по научному именовать «Полиграфами» (от гр. polugraphia — многописание). Наибольшее распространение они нашли в США, начиная с 1980-х годов.

Современный полиграф — компьютерный прибор, использующий множество различных датчиков и фиксирующий одновременно ряд физиологических показателей человека. Эти приборы используются в самых различных сферах: от традиционного криминалистического дознания, до приема на работу. Необходимо отметить, что для получения объективной информации важно не только совершенство прибора, но и сама методика его применения: окружающая обстановка, характер и способ преподнесения вопросов и т. п. Правильное использование приборов (искусство оператора) дает достоверность, доходящую до 95 %. В настоящее время получили распространение различные упрощенные приборы и методики. К получаемым на них результатам надо относиться с крайней осмотрительностью.
