Поскольку нас интересует качественная картина, то модель (см. рис. 141), дополнена двумя преобразователями частоты F1 и F2. Входы преобразователей подключены к тахометрам, а выходы, соответственно, к входам А и В двухканального осциллоскопа, чем и завершается построение модели. Преобразователи частоты находятся в основной группе компонентов Basicи по-английски называются Voltage-Controlled Sine Wave Oscillator , т. е. управляемый напряжением генератор синусоидальных колебаний. В качестве параметров этих приборов примем те, которые стоят в меню их свойств по умолчанию. Необходимые установки осциллоскопа и получающаяся картина показаны на рис. 143, а .
Эта картина соответствует развертке двух независимо колеблющихся точек. Для сложения колебаний перейдем от временной развертки Y/T к развертке одного луча относительно другого, например, В/А. Это и будут искомые колебания (рис. 143, б ).
Изменяя значения частоты вращения двигателей потенциометрами Р1 и Р2, можно наблюдать различные картины колебаний (рис. 143, в, г ), которые показаны на экране осциллоскопа, переключенного в режим Expand.

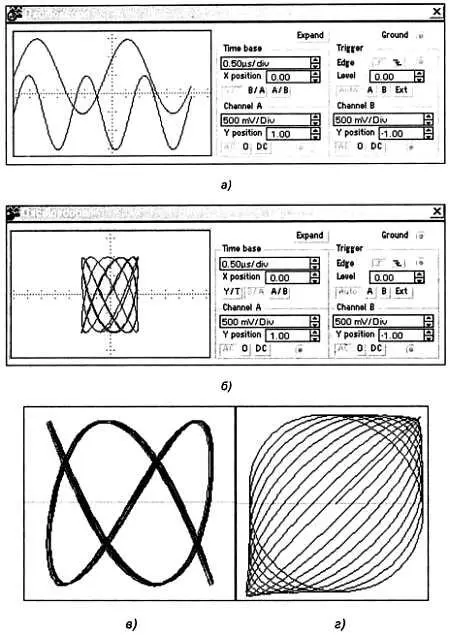

Рис. 143. Картины на осциллоскопе в модели лазерного эффекта Мастер КИТ NK300
Самостоятельно можно изменить настройки преобразователей частоты, что отражает изменение настройки оптико-механической развертки луча, и наблюдать гораздо более замысловатые картины.
Здесь необходимо также заметить, что картина на экране осциллоскопа в модели накапливается за много проходов луча, тогда как в реальном устройстве этого не происходит, если только частота развертки не будет слишком большой.
После ознакомления с принципом действия устройства переходим к его монтажу.
Порядок сборки устройства
Проверьте комплектность набора согласно прилагаемому перечню элементов:
• отформуйте выводы пассивных компонентов и установите их в соответствии с монтажной схемой;
• установите панель под микросхему на соответствующее место;
• установите микросхему в панельку;
• подключите электродвигатели в соответствии с монтажной схемой;
• приклейте зеркала на соответствующие площадки втулок и установите втулки на валы двигателей;
• подключите потенциометры в соответствии с рис. 140;
• включите питание, добейтесь необходимой траектории луча (для визуализации луча при юстировке системы можно применить легкое задымление воздуха внутри устройства, не забывая при этом о предупреждениях Госпожнадзора и Минздрава);
• зафиксируйте на клей положение излучателя и электродвигателей;
• потенциометры Р1, Р2 управляют скоростью и направлением вращения двигателей, поэтому вращайте их медленно! Двигателю необходимо время для отработки команды управления от потенциометра, около 3 секунд.
Напряжение питания устройства 6 В. Возможно использование как батареи, так и стабилизированного источника питания с током не менее 300 мА. Рекомендуется поместить устройство в корпус ВОХ-G010. Общий вид устройства после сборки показан на рис. 144.

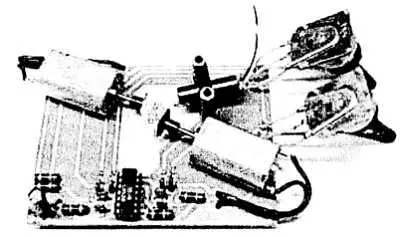

Рис. 144. Общий вид лазерного эффекта Мастер КИТ NK300
Лазерный излучатель в данный комплект не входит, поэтому в качестве него надо использовать специальный лазерный модуль Мастер КИТ МК301(рис. 145).
Рис. 145. Лазерный модуль Мастер КИТ NK301
В этом модуле предусмотрена возможность фокусировки луча.
Модуль питается от батареи 3 В или от отдельного источника постоянного напряжения.
Технические характеристики модуля
Напряжение питания… 3 В
Потребляемая мощность… 3,5 мВт
Длина волны… 670 нм (0,67 мкм), цвет красный
Класс… 3 А
Внимание! Превышение питания свыше 3 В или изменение полярности питания, выводит из строя модуль.
Соблюдайте правила безопасности. Лазерный луч опасен для зрения! Не допускайте попадания прямого или отраженного луча в глаза! Это опасно!
Напомним, что Жан-Мишель Жар, с которого мы начали наш рассказ, был в темных очках и белых перчатках. В отличие от его сверхэлегантного костюма это были не элементы «прикида» парижского модника, а необходимые детали прозодежды: очки защищали глаза от лучей лазера, а перчатки — руки. Вам это не потребуется, так как применяемый модуль имеет значительно меньшую мощность, но аккуратность и элементарная предосторожность по отношению к себе и окружающим всегда необходимы.
Сердце, тебе не хочется покоя
«Что сделаю я для людей!?» — сильнее грома крикнул Данко.
И вдруг разорвал руками себе грудь и вырвал из нее свое сердце и высоко поднял его над головой.
Оно пылало так ярко, как солнце, и ярче солнца…
А. М. Горький . «Старуха Изергиль»Среди наборов Мастер КИТрассмотрим теперь NS094 «Живое сердце». Не пугайтесь заранее — это «живое электронное сердце», или е-сердце (от electronics — электроника).
В основе е-сердца лежит интегральная микросхема таймера, с заветными цифрами 555. Поскольку «гемоглобинами» в е-сердце являются электроны, то операция по его сборке и разборке будет абсолютно бескровной.
Итак, наша виртуальная операционная — компьютер с программой EWB, операционный стол — рабочее окно этой программы.
Находим вначале микросхему 555 среди микросхем смешанного типа (Mixed Ics) и помещаем ее на рабочее поле (рис. 146, а ).
Проведем ее внешний осмотр. Перед нами 8-выводная микросхема, выводы которой имеют следующий смысл:
1 — Ground(заземление);
2 — Trigger(триггер — вход запуска);
3 — Out(выход);
4 — Reset(сброс);
5 — Control(управление);
6 — Threshold(порог);
7 — Discharge(разряд);
8 — Vcc(напряжение питания).
Вскроем е-сердце и посмотрим, что находится внутри него (рис. 146, б ). Мы обнаружим два операционных (здесь термин «операция» имеет не хирургический, а математический смысл) усилителя (DA1 и DA2), RS-триггер (DD1), биполярные транзисторы (VT1-VT3) и резисторы R3-R6, образующие некоторую схему. Дополним микросхему «навесными» элементами: времязадающей RC-цепью и источником питания Е1 (рис. 146, в ). Наблюдение пульсаций работающего е-сердца видно на кардиографе-осциллографе.
