Джон Уолтер - Оружие Калашникова: автоматы, пулеметы, снайперские винтовки, охотничьи карабины

Китайский трехгранный штык для автомата тип 56. Защелку можно оттянуть вперед, преодолевая сопротивление пружины, закрепленной вторым концом в пластине основания. Рисунок Джона Уолтера.

Как только кольцо крепления надевается на дуло, замок с двумя зубьями (удерживаемый подпружиненной защелкой под рукояткой) обхватывает ушко крепления шомпола, расположенное под мушкой с намушником. Не было никаких модификаций этой конструкции штык-ножа, если не считать различных материалов, из которых изготавливалась рукоятка. Однако существовало несколько разновидностей ножен: тканый ремешок, на котором ножны крепились к поясному ремню, держался или на одном широком, или на двух узам кольцах.

В рукоятке с необычной «ушастой» головкой имеется паз, в который проходит шомпол. Держать штык-нож в руке крайне неудобно. В основном рукоятки, изготовленные из коричнево-красной пластмассы или пропитанных пластиком древесных волокон, крепились к лезвию двумя болтами и двумя гладкими гайками с прорезями.

Первые штык-ножи для АКМ сохранили конструкцию крепления к стволу посредством надульного кольца и вытянутой вверх головки, но на них была уже установлена удобная рукоятка из пропитанных пластиком древесных волокон со скругленными ребрами. Две половинки рукоятки соединены между собой с помощью заклепок, но головки заклепок скрыты накладками из древесных волокон, Защелка с потайной головкой на головке рукоятки освобождает крепление штыка к стволу.

Лезвие имеет острие со скосом с одной стороны, а тыльная сторона зубчатая. В отверстие в передней части вставляется выступ на ножнах, и штык с ножнами превращаются в ножницы для перерезания колючей проволоки.

Сами ножны состоят из корпуса из пропитанных древесных волокон с короткой накладкой из диэлектрика. Сзади к ножнам прикреплен короткий ремешок с застежкой для рукоятки штыка и карабином крепления к поясному ремню.

Усовершенствованный штык-нож, изготовлявшийся в огромных количествах в разных странах, имеет развернутое в обратную сторону лезвие и рукоятку с гораздо более угловатой рукояткой. Она прикреплена к хвостовой части штыка одним болтом; головка рукоятки выполнена отдельно и не покрыта пластмассой.

Новые ножны, похожие на предыдущую модель, имеют корпус с параллельными ребрами жесткости и улучшенную систему крепления к поясному ремню, состоящую из ремешка с петлей вместо карабина. Кожаный ремешок может быть пропущен в косое отверстие в головке рукоятки и вокруг крючка на гарде.

Штык-нож для автомата Калашникова самой последней модели заимствовал развернутое наоборот лезвие у предшественника, но имеет трубчатую пластмассовую рукоятку со скругленными краями и несколькими ребрами для более прочного захвата. Потайная кнопка отсоединения штыка и ножны из диэлектрического материала остались практически без изменений.

Конструкция первого штык-ножа для АКМ позволяла использовать его вместе с ножнами в качестве ножниц для перерезания проволоки. Обратите внимание на скругленные стороны рукоятки. Первая модификация ножен имела ремешок из ткани, но впоследствии он был заменен кольцом с карабином. Рисунок Джона Уолтера.

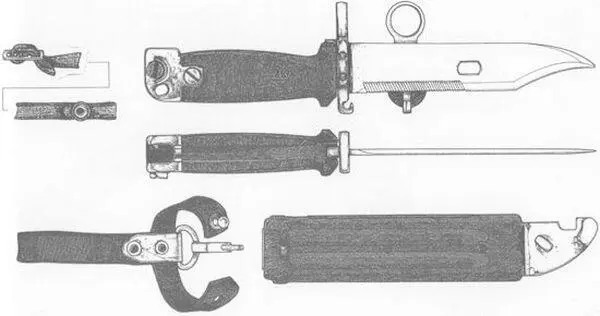

Штык-нож для АКМ второй модификации имеет рукоятку с угловатыми краями и развернутое наоборот лезвие с пилкой на обратной стороне. На этом выпущенном в Ижевске ноже также хорошо видна потайная кнопка на головка рукоятки. Рисунок Джона Уолтера.

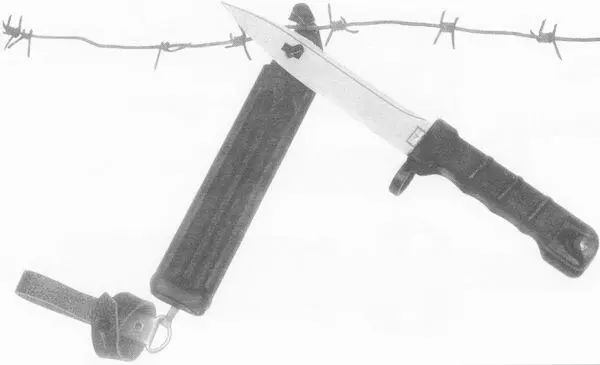

Выпускаемый в настоящее время в Ижевске штык-нож для автомата Калашникова.

Штыки, использующиеся в Финляндии, сделанные фирмой «Фискарс» (Fiskars), спроектированы с учетом традиций финских охотничьих ножей и сильно отличаются от советских и российских аналогов. Первоначально рукоятка изготовлялась из гладкого дерева, но на усовершенствованном автомате m/62 она из ребристой пластмассы. Рисунок Джона Уолтера.

На некоторые автоматы Калашникова можно устанавливать оптические и электронно-оптические прицепы. Можно также встретить образцы со странными ночными прицелами, состоящими из люминесцентного ползунка, скользящего по направляющей, в прорези намушника, используемого вместе с двумя люминесцентными точками, нанесенными на гривку дополнительного прицела.

Прицельное устройство автомата Калашникова состоит из регулируемой мушки впереди и планки с прорезью, с помощью скользящего ползунка поднимаемой на определенный угол в зависимости от расстояния до цели. Большинство прицелов 7,62-мм АК градуировано на 800 м, хотя часто встречается арабская маркировка прицела, Впоследствии 7,62 АКМ и 5,45-мм автоматы стали оснащаться прицелом, градуированным на 1000 м, хотя конструкция его осталась практически без изменений. Положение гривки прицела большинства ручных пулеметов регулируется в поперечном стволу направлении посредством вращения колесика на правой стороне хомутика.

AK и АКМ, подобно всем автоматам этого типа, предназначались для ведения огня на сравнительно небольшом расстоянии. Поэтому до самого последнего времени практически не предпринимались попытки оснастить их улучшенными прицелами, за исключением нанесения тритиевых точек, призванных облегчить наведение оружия в условиях недостаточного освещения. Потребности в оружии, способном вести прицельный огонь на большом расстоянии, удовлетворялись, по крайней мере в Советской и Российской армии за счет снайперской винтовки Драгунова (СВД, см.) с оптическим прицелом ПСО-1.

Советский инфракрасный прицел НСП-2, установленный на чехословацком автомате модель 58. Прицелы первого поколения были весьма громоздкими.

Советский оптический прицел ПСО-1. У данного образца отсутствуют резиновый наглазник, закрывающий прицел сзади, со стороны приклада.
