Арсенал-Коллекция 2012 № 04 (4)

стандартное 2063 т

нормальное 2583 т

полное 2695 т

полное с минами на борту 2790,7 т

Размерения, м:

длина между перпендикулярами 108,98 м

длина наибольшая 114 м

ширина наибольшая 11,715 м

осадка средняя 3,77 м

осадка наибольшая 3,86 м

Силовая установка: 4 котла «Tosi», 2 ТЗА «Tosi-Belluzzo», 2 винта

Мощность: 31 000 л.с.

Скорость: 28 уз.

Запас топлива: 450 (норм.) — 560 (полн.) т нефти

Дальность плавания: 2400 (16), или 2160 (22), или 1650 (27) миль

Вооружение: 2x1 — 102-мм/35 орудия;

2x2 и 2x1 — 20-мм/65 автомата; 2 бомбосбрасывателя; 87 мин Р.200

Экипаж: 10 офицеров, 21 унтер-офицер и 161 матрос

Пар вырабатывали четыре водотрубных треугольных котла системы Този с пароперегревателями, стоявшие в двух котельных отделениях. Отопление котлов — нефтяное, для распыления нефти каждый котел оборудовался двумя ротационными форсунками типа «Сааке». Максимальная паропроизводительность котлов достигала 35 т/ч при рабочем давлении 30 кг/см² и температуре перегретого пара 400-450"С. Нормальный запас топлива составлял 450 т, хранившихся в цистернах, расположенных в отделениях двойного дна. В случае необходимости, можно было дополнительно принять 110 т в цистерны успокоителей качки.

Время подготовки машин к походу при полностью погашенных котлах: нормальное — 60 минут, экстренное — 30 минут.

На проведенных 1 ноября 1940 г. официальных испытаниях «Диана» показала следующие результаты:

— среднее водоизмещение — 1923,5 т;

— мощность — 36 000 л.с.;

— частота вращения винтов — 360 об/мин;

— максимальная скорость — 30 уз.

Утверждения ряда авторов и изданий (например, таких авторитетных, как Альдо Фраккароли или справочник «Конвей»), что корабль развивал 32-узловой ход, не соответствуют действительности. В реальных условиях службы его скорость, как правило, не превышала 28 узлов.

Для выработки электроэнергии служило два турбогенератора мощностью по 200 кВт и два дизель-генератора мощностью по 40 кВт. Они располагались в машинных отделениях на уровне палубы платформы.

«Диана» отличалась необычайно развитой для корабля подобного водоизмещения системой борьбы за живучесть, которая включала два отдельных противопожарных поста, один из которых располагался на верхней палубе в районе носового кубрика, а второй, отвечавший за погреба боезапаса, — в офицерском коридоре. На эти посты выводились контрольные приборы с многочисленных датчиков, разбросанных по всем помещениям корабля. Погреба боезапаса оборудовались системой затопления (через кингстоны) и системой орошения (от пожарной магистрали). Водоотливные средства включали два турбонасоса производительностью по 635 т/ч, два трюмных турбонасоса производительностью по 25 т/ч и три трюмных электронасоса производительностью по 10 т/ч.

Корабль оснащался одним полубалансирным рулем площадью 9,025 м²; максимальный угол отклонения составлял 35°. Рулевая машина — гидравлическая, системы Кальцони. Управление рулем могло осуществляться из ходовой рубки либо непосредственно из румпельного отделения, где находился сервомотор. В случае выхода из строя рулевой машины допускалось ручное управление через систему талей, крепившихся к румпелю и заводившихся на кормовой шпиль.

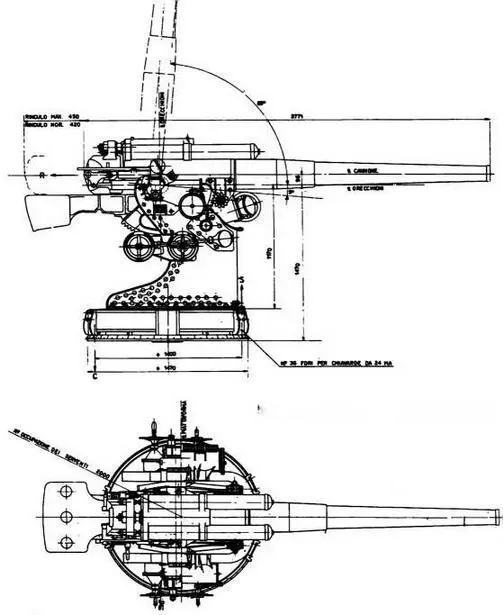

102-мм/35 пушка обр. 1914 г.

«Диана» на стоянке в базе

Авизо снабжался двумя становыми якорями системы Холла весом по 2400 кг, убиравшимися в носовые полуклюзы, и одним запасным якорем Адмиралтейского типа весом 500 кг (с деревянным штоком), хранившимся на верхней палубе в кормовой части. Для выборки якорной цепи предназначались два шпиля с электрогидравлическим приводом системы Кальцони. Посты управления ими располагались на палубе полубака. Третий шпиль находился в корме и использовался в основном при швартовках.

«Диана» не отличалась мощным вооружением. По первоначальному проекту, ее главный калибр должен был состоять из двух 90-мм универсальных орудий с длиной ствола 50 клб. Однако итальянская промышленность не справлялась с изготовлением новейших артсистем, в первую очередь поставлявшихся на вооружение линейных кораблей. Временный — как тогда казалось — выход был найден в установке на авизо двух старых 102-мм/35 пушек системы «Терни» образца 1914 г. Одна из них стояла на баке на круглом банкете, вторая — на кормовой надстройке, являвшейся продолжением палубы полубака. Боезапас состоял из 200 снарядов на орудие (140 с полным и 60 — с уменьшенным зарядом), которые подавались из погребов посредством ковшового элеватора «Ансальдо» с электрическим приводом, обеспечивавшим подачу со скоростью 12 выстрелов в минуту.

Данные орудия не являлись универсальными, поэтому противовоздушную оборону корабля обеспечивали шесть 20- мм/65 автоматов. Два из них располагались в одиночных установках в носовой части надстройки, перед ходовым мостиком, а остальные — в двух спаренных установках, стоявших также на палубе надстройки, но в ее кормовой части.

Система управления огнем была довольно примитивной. Авизо оснащался 1,5-метровым дальномером для определения дистанции до цели, но ни автомата стрельбы, ни вычислителей не имел. Команды на орудия передавались с мостика посредством телефона.

Противолодочное вооружение состояло из двух кормовых бомбосбрасывателей, рассчитанных на четыре 100-кг или шесть 50-кг глубинных бомб. В специальные кранцы на кормовой надстройке можно было принять еще 28 100-кг или 42 50-кг глубинных бомбы.

Для обнаружения подводных лодок предназначалась экспериментальная станция «Фоноскопе» с широкодиапазонными магнитострикционными приемниками, сконструированная германской фирмой «Электроакустик» из г. Киль. Помимо нее имелся гидрофон, расположенный в междудонном пространстве в носовой части.

Благодаря съемным рельсам, установка которых занимала менее 12 часов, «Диана» могла использоваться для минных постановок. На верхнюю палубу в корме она принимала 48 мин (по 24 на каждый борт), еще 39 могли размещаться в матросских кубриках под полубаком.

Кроме того, корабль обладал значительной вместимостью: в жилые помещения под полубаком и на нижней палубе он мог принять до 300 т грузов (главным образом, боеприпасов или продовольствия) и до ста солдат с полной экипировкой на палубу.

Для постановки дымовых завес авизо оборудовался двумя паронефтяными дымогенераторами, выводившимися в дымоходы котлов №1 и №3. Управление ими осуществлялось дистанционно с мостика. На самой корме располагалось два химических дымогенератора типа «Фазано», которые вводились в действие с поста на верхней палубе или из румпельного отделения.
