К счастью, поскольку чертежи для „Пантеры“ Ausf.А были повторно разработаны компанией MAN, копии этих ранних проектных чертежей сохранились и помогли выявить некоторые конструкторские особенности для первой массовой серии Ausf.D. Эти чертежи, помеченные как Ausf.А, всё ещё показывали элементы, которые недавно изготавливались для прототипов „Пантеры“ (Versuchs-Serie), например, ведущая звёздочка, дульный тормоз и расположение переднего перископа механика-водителя, а также элементы, которые никогда не внедрялись в массовое производство (клапан на глушителе выхлопной трубы для движения под водой и сбрасываемый топливный бак).

Кроме того, имелось много особенностей, которые присутствовали в начале производства Ausf.D, такие как стопор пушки, ящик для хранения инструментов и запасных траков, передняя литая броневая деталь для башни, лючок и командирская башенка. Это именно те особенности „Пантеры“ Ausf.D, которые привели к тому, что многие авторы игнорируют дату чертежей и заявляют, что Ausf.D ранее была известна как Ausf.А».

Кроме того, документально подтверждено, что «Пантера» с однокамерным дульным тормозом и выступом на левом борту башни для основания командирской башенки была только одна — это второй опытный образец машины — Versuchs-Panther № 2. Уже на первых серийных «пантерах» Ausf.D ставилась другая, привычная для нас, башня и орудие с двухкамерным дульным тормозом.

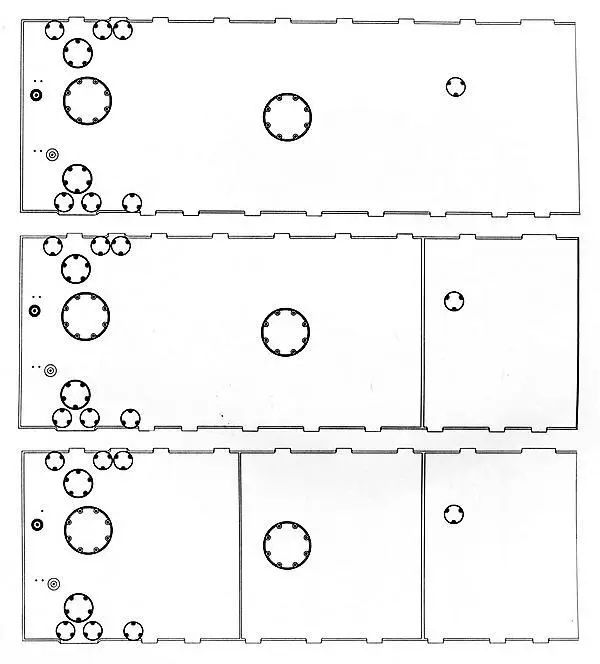

Варианты изготовления днища танка «Пантера» Ausf.D (сверху вниз): из одного, двух или трёх бронелистов.

2-3 ноября 1942 года в Айзенахе прошло одиннадцатое совещание «танковой комиссии», посвящённое танку «Пантера». На нём обсуждались вопросы, связанные с организацией производства нового танка, а также способы решения возникающих проблем как конструкторского, так и технологического характера. А проблем возникало громадное количество, несмотря на то что ещё 18 сентября было объявлено, что изготовление первых 15 серийных «Пантер» переводится рейхсминистерством в специальную категорию DE (Dringliche Entwicklung — неотложная разработка). Это подразумевало первоочередное обеспечение всех предприятий, занятых выпуском новых танков, всем необходимым — станками, материалами, рабочими. Несмотря на это, выпуск «пантер» шёл с большими трудностями.

Так, фирма Henschel изготовила два первых механизма поворота лишь к 28 ноября 1942 года. Поэтому кампания MAN приняла решение на первых тридцати серийных «пантерах» смонтировать механизм поворота «фрикцион-тормоз» с последующей его заменой на «хеншелевский» (к этому времени с предприятиями Henschel был заключён контракт на изготовление 1100 таких механизмов). В ноябре — декабре 1942 года для первых «пантер» поставили 20 двигателей HL 210 (такие же стояли на первых танках «Тигр»). [1] Всего двигателями Maybach HL 210 оснастили 250 первых серийных «пантер», но впоследствии их заменили на новые Maybach HL 230.

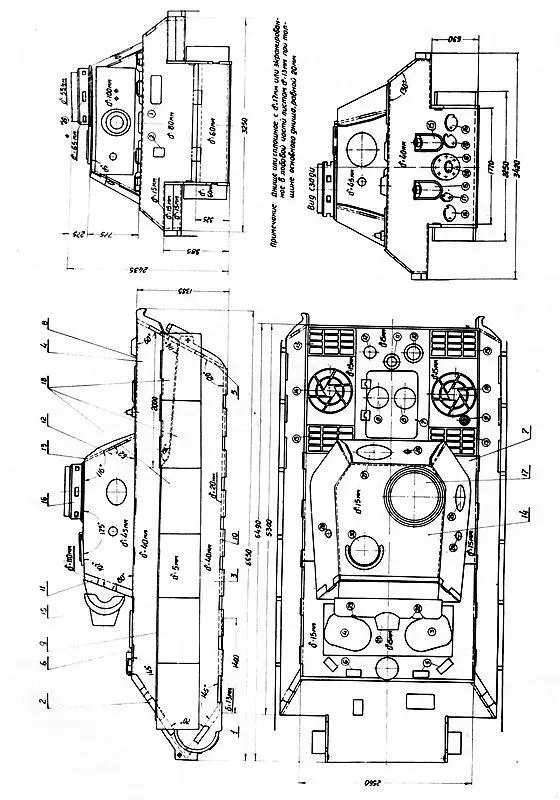

Общий вид корпуса танка и башни «Пантера» с указанием габаритных размеров и углов наклона броневых листов (АСКМ).

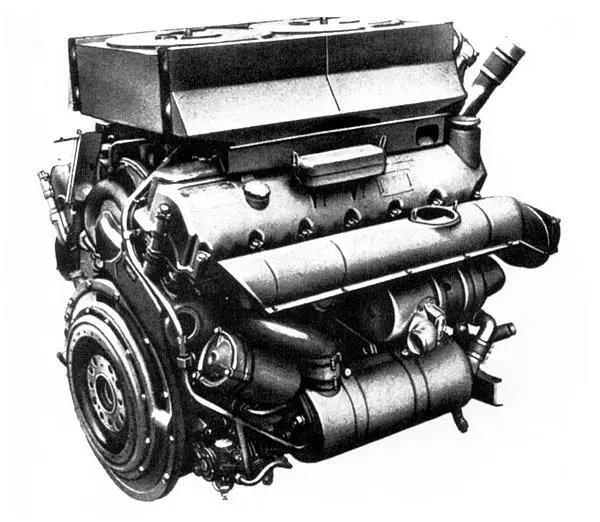

Общий вид двигателя Maybach HL 230, устанавливающегося на «Пантере» (РГАЭ).

Карбюраторный 12-цилиндровый двигатель HL 230 Р30 был разработан компанией Maybach-Motoren-Gesellschaft в Фридрихсхафене специально для «Пантеры» как силовой агрегат для установки на танк массой 30–40 тонн. При этом новый двигатель оказался ненамного длиннее проверенного 12-цилиндрового HL 120, стоявшего на Pz.III и Pz.IV. В результате «Пантера» имела довольно компактное моторное отделение.

17 декабря 1942 года в рейхсминистерстве вооружений прошло совещание, посвящённое выполнению всей танковой программы «Пантера». При этом представитель инспекции танковых войск полковник Томале настаивал на замене конструкции пулемётной установки в лобовом листе корпуса, считая её неудовлетворительной, а также на разработке дополнительных сбрасываемых топливных баков и приспособления для запуска танка зимой.

Представители инспекции танковых войск соглашались принять первые 50 «Пантер» без оборудования для подводного хода, если таковое будет поставлено позже. Шпеер сообщил, что броневые заводы, которые должны поставлять бронекорпуса, наладили их выпуск и обеспечат поставки согласно графику (для изготовления бронекорпусов компании Herkules, Siegen и Berninghaus Velbert изготовили десять специальных 8-позиционных сверлильных станков, первый из которых был готов 15 сентября), а вот со сборкой башен существуют проблемы. Так, первую башню для серийной «Пантеры» фирма MAN получила только 15 декабря 1942 года. Кроме того, существовали опасения того, что «узким местом» окажется производство балансиров опорных катков, а также оптических приборов.

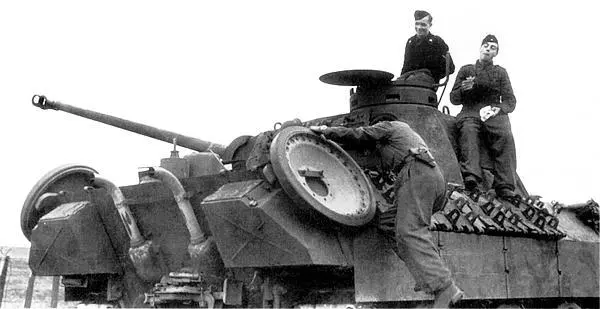

Танк «Пантера» Ausf.D из состава 10-й танковой дивизии. Франция, осень 1943 года. Один из танкистов пытается залезть на танк — из-за большой высоты посадка экипажа в «Пантеру» была непростым делом, многие машины для этого оснащались специальными лесенками (АСКМ).

1 января 1943 года А. Шпеер направил руководству заводов Henschel и MNH письмо, в котором сообщил о необходимости направить своих представителей на фирмы MAN и Daimler-Benz. Это объяснялось тем, что две последних при производстве «пантер» столкнулись с различными трудностями и постоянно вносили в конструкцию машины большое количество изменений. Представители Henschel и MNH должны были знакомиться с изменениями и оперативно передавать их на свои фирмы.

Несмотря на самые серьёзные усилия, компания MAN не смогла поставить обещанные четыре «пантеры» до конца 1942 года. Среди многих причин неожиданно возникли и проблемы с коробкой передач — при испытаниях стали крошиться зубья ряда шестерён. В срочном порядке компания ZF провела необходимые испытания, и изменив профиль зуба на некоторых шестернях, сумела устранить выявленный недостаток.

Лишь 11 января 1943 года фирма MAN передала первые четыре серийных «пантеры» представителям инспекции танковых войск для приёмки. Первые две серийных машины отправили на учебный полигон Графенвер 24 января 1943 года, спустя два дня туда же ушёл третий танк. Все они поступили в 51-й танковый батальон и использовались для обучения экипажей новых боевых машин. Четвёртая «Пантера» поступила на полигон в Куммерсдорфе для проведения испытаний — по сравнению с двумя опытными образцами в конструкцию серийных танков внесли большое число конструктивных и технологических изменений. Кстати, официально ни один из четырёх танков не был принят военными от промышленности — они отгружались с завода по личным приказам А. Шпеера.
