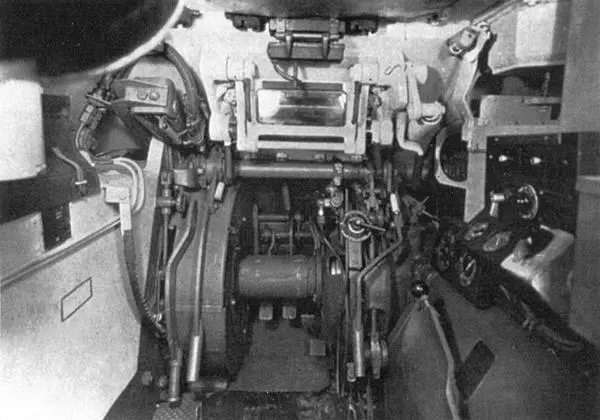

Место механика-водителя танка «Пантера» Ausf.D. Он сидел между левым бортом и коробкой перемены передач, которая при движении издавала неприятный звук и сильно нагревалась (ЯМ).

Также в передней части крыши корпуса (несъёмной) находились четыре отверстия для установки смотровых приборов (по два у механика-водителя и стрелка-радиста), а также отверстие для вентиляции отделения управления, прикрытое броневым защитным колпаком. Над колпаком крепился стопор пушки при движении по-походному.

В крыше корпуса над боевым отделением имелось отверстие с погоном для установки башни. Последняя сваривалась из бронелистов толщиной 100, 45 и 16 мм, установленных под углами 12 (лобовой) и 25 (борта и корма) градусов к вертикали. Так же, как и корпус, листы башни собирались в «замок» и «четверть» с последующей двойной обваркой. Кроме того, бортовые листы башни имели изогнутую форму, и для их изготовления требовались специальные довольно мощные прессы и гибочное оборудование.

В передней части башни, в литой маске толщиной 100 мм, монтировалась 75-мм пушка со спаренным 7,92-мм пулемётом и прицелом. В бортах башни имелись три револьверных отверстия (справа, слева и в корме), закрытых броневыми пробками, люк для посадки экипажа (в кормовом листе) и лючок для связи с пехотой (в левом борту). Последний очень часто ошибочно называют «люком для выброса стрелянных гильз», но у него было совершенно другое назначение. Этот люк предназначался для «общения» экипажа танка и взаимодействующих с ним пехотных подразделений. Однако в первых же боях выяснилось, что эта идея себя не оправдала, и от лючка вскоре отказались.

На крыше башни сзади слева монтировалась командирская башенка с шестью смотровыми приборами и люком для посадки командира машины. Как и люки механика-водителя и стрелка-радиста, командирский люк открывался при помощи подъёмно-поворотного механизма — сначала он приподнимался вверх, а затем поворачивался в сторону.

В передней части крыши башни справа имелось отверстие для вентиляции, закрытое сверху броневым фланцем.

Моторное отделение корпуса двумя продольными водонепроницаемыми переборками делилось на три части. В средней размещался двигатель, а правая и левая при преодолении танком водных преград по дну заполнялись водой, охлаждавшей радиаторы. Двигательный отсек был герметичным.

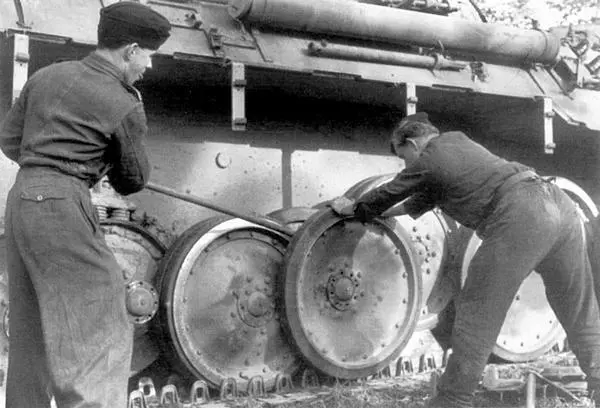

Смена катков на «Пантере» — для того чтобы добраться к каткам крайнего ряда, у самого борта машины, экипажу приходилось немало потрудиться (БА).

Каждый радиаторный отсек сверху закрывался двумя прямоугольными броневыми решётками (спереди и сзади), через которые засасывался охлаждающий воздух, и броневым листом с круглой броневой решёткой, через которую воздух выбрасывался наружу. Кроме того, у левой круглой броневой решётки имелось отверстие для установки антенны радиостанции.

Над средним отсеком моторного отделения имелась большая откидная крышка (для обслуживания двигателя) с двумя вентиляционными отверстиями, закрытыми броневыми крышками. За откидной крышкой, у кормового листа корпуса, находились закрытые броневыми крышками три отверстия — для заливки горючего в баки, для заливки воды в радиаторы и для установки воздухопитающей трубы при преодолении танком водных преград по дну.

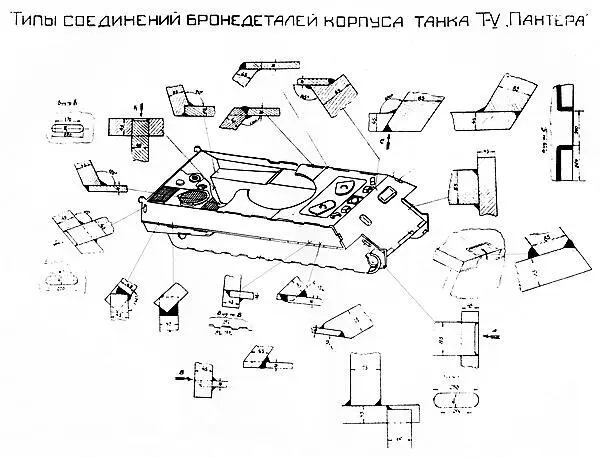

Схема соединения бронелистов корпуса танка «Пантера» Ausf.D. Хорошо видно, что корпус «Пантеры» был очень сложен в производстве и требовал большого количества квалифицированных сварщиков для его изготовления.

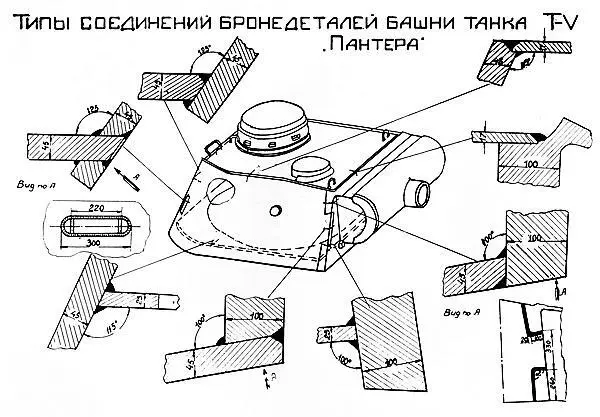

Схема соединения бронелистов башни танка «Пантера» V Ausf.D. Как и корпус, башня была довольно сложной в производстве.

В кормовом листе корпуса размещались круглый люк для доступа к двигателю (в центре), а также лючок для доступа к термосифонному подогревателю, облегчавшему запуск двигателя в холодное время года, лючок доступа к приводу инерционного стартёра и два лючка для доступа к механизмам натяжения гусениц.

В днище танка имелись лючки различного размера, обеспечивающие доступ к элементам торсионной подвески, спускным краникам топливной системы, систем охлаждения и смазки, водооткачивающей помпе и спускной пробке картера коробки перемены передач.

Основное вооружение «Пантеры» — 75-мм пушка KwK 42 с длиной ствола в 71 калибр, разработанная фирмой Rheinmetall-Borsig в городе Дюссельдорфе. Орудие имело очень большую длину ствола — более пяти метров (5250 мм) и значительно выступало за габариты «Пантеры». KwK 42 имела вертикальный клиновой затвор с полуавтоматикой копирного типа и противооткатные устройства, состоящие из гидравлического тормоза отката и жидкостного накатника. Стрельба велась при помощи электроспуска, кнопка которого размещалась на маховике подъёмного механизма пушки, закреплённого на правой стороне башни.

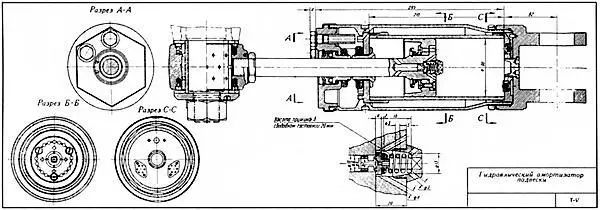

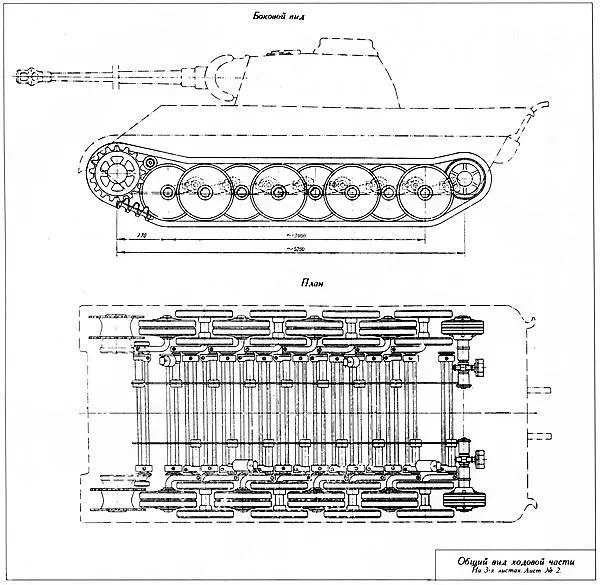

Схема ходовой части танка «Пантера» Ausf.D и гидравлический амортизатор подвески (внизу). Из альбома «Атлас ходовых частей танков», 1946 год).

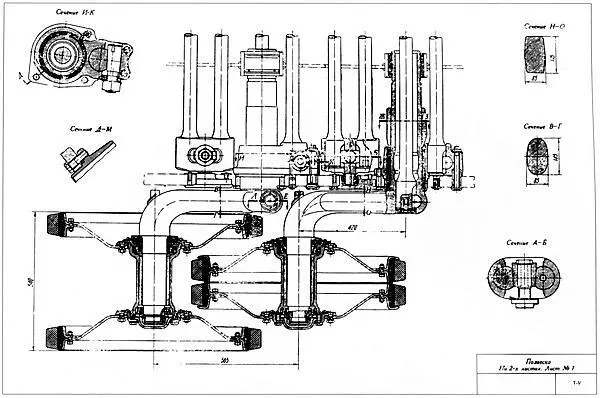

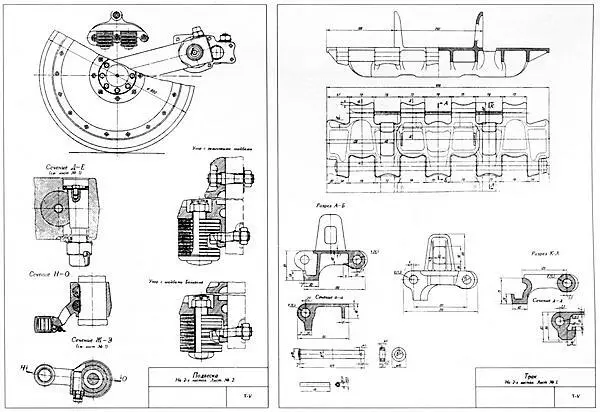

Схема подвески опорных катков, опорный каток и трак танка «Пантера» Ausf.D (из альбома «Атлас ходовых частей танков», 1946 год).

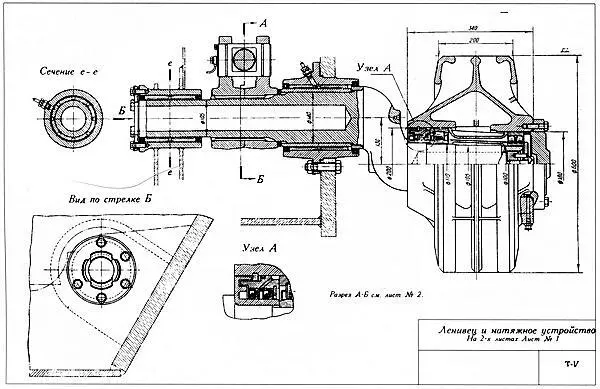

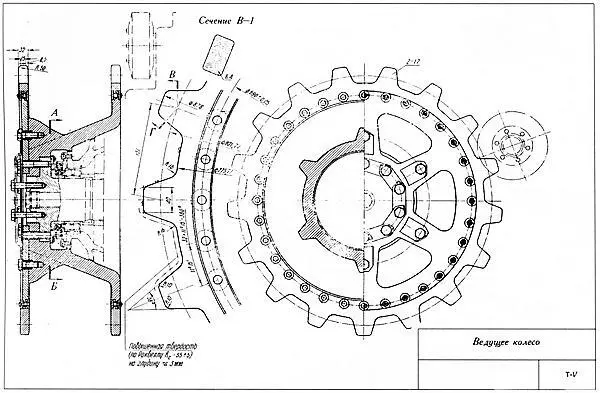

Схема ведущего колеса (вверху) и ленивца (внизу) танка «Пантера» Ausf.D (из альбома «Атлас ходовых частей танков», 1946 год).

Поворотный механизм башни, находившийся слева от сиденья наводчика, состоял из двух частей: гидравлического поворотного механизма с приводом от карданного вала (при работающем двигателе) и механического поворотного механизма с двумя ручными приводами у наводчика и заряжающего.
