Подлежал замене и прицел — вместо бинокулярного TZF 12, стоявшего на модели Ausf.D, предполагалось использовать монокулярный TZF 12а. Это повлекло за собой уменьшение угла вертикальной наводки орудия до +18 градусов (против 20 на Ausf.D).

Кроме того, на «Пантере» Ausf.А установили новый гидравлический привод поворота башни Böhringer Sturm L4S с переменной скоростью, заменивший односкоростную систему, использовавшуюся на модели Ausf.D. Также была модернизирована система продувки ствола воздухом после выстрела.

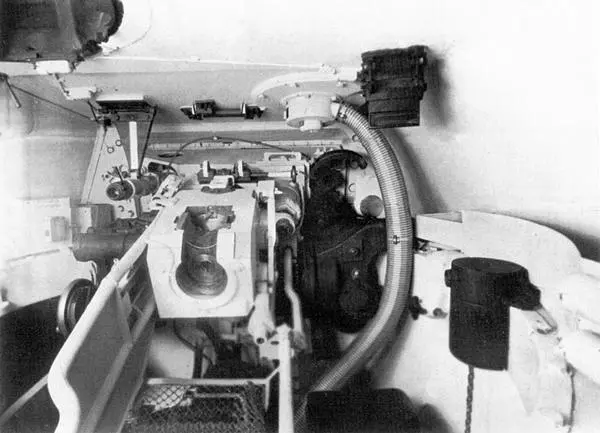

Вид изнутри на установку 75-мм пушки в башне танка «Пантера» Ausf.А. Справа видна трубка вентилятора для отведения пороховых газов из гильзосборника (ЯМ).

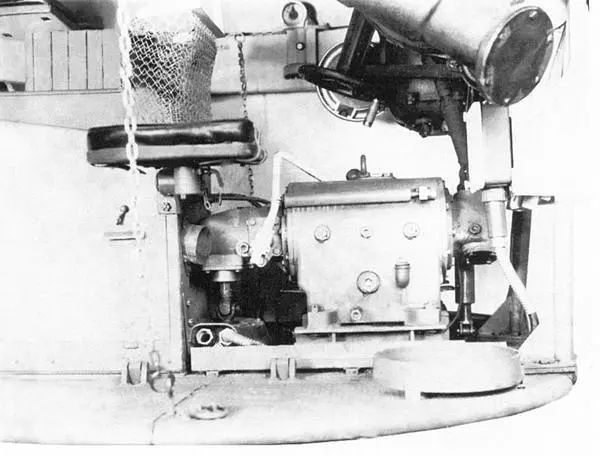

Общий вид на нижнюю часть башни танка «Пантера» Ausf.А. Справа сверху виден насос для отведения пороховых газов (ЯМ).

Для улучшения наблюдения за полем боя в крыше башни у правого борта появился перископ для заряжающего, закрытый броневым п-образным кожухом. Также, помимо большого люка в левом борту башни, подлежали ликвидации люки-пробки для стрельбы из личного оружия в бортовых и кормовом листе. Вместо них в крыше устанавливалось Nähverteidigungswaffe (оружие ближнего боя) — с его помощью можно было выстреливать 90-мм «прыгающие» мины, которые, взрываясь над танком, поражали находившуюся в мёртвой зоне «Пантеры» пехоту противника. Однако из-за недостатка Nähverteidigungswaffe их стали устанавливаться на «пантеры» лишь с марта 1944 года, да и то не на все машины сразу. Из-за этого на многих танках модификации Ausf.A, собранных в феврале и марте и имевших в крыше башни отверстие для установки оружия ближнего боя, приходилось закрывать его круглой броневой пластиной, закреплённой четырьмя болтами.

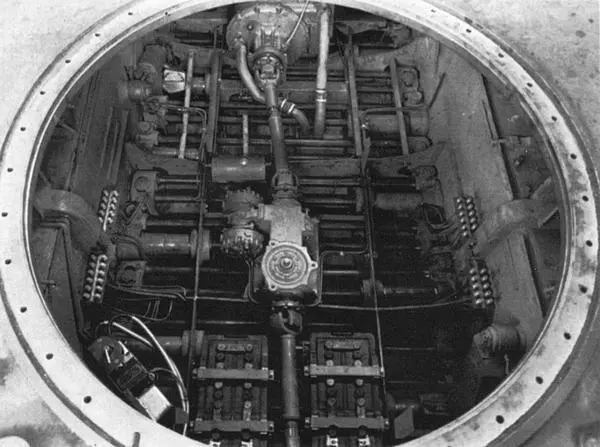

Вид на механизм отбора мощности (от карданного вала двигателя) для вращения башни. Слева и справа расположены аккумуляторные батареи, над днищем танка видны торсионы (ВШ).

Для «Пантеры» Ausf.А была несколько изменена технология изготовления самой башни — стык переднего и боковых листов выполнялся в виде «шип — паз», но с прямыми вырезами в отличие от вырезов «ласточкин хвост», как на модели Ausf.D. Кроме того, края боковых неподвижных стенок маски пушки «загнули» внутрь под новое уплотнение маски. Помимо этого, на погоне башни предполагалось установить дополнительное подпружиненное уплотнительное кольцо, предотвращающее попадание воды в машину при преодолении водных преград.

Танк «Пантера» Ausf.А первых выпусков, с установкой бинокулярного прицела и лючком для стрельбы из пулемёта в лобовом листе корпуса. Зима 1944 года (РГАКФД).

Советский офицер осматривает брошенную «Пантеру» Ausf.А первых выпусков. Район Умани, весна 1944 года. На борту башни закреплены запасные траки (АСКМ).

Однако, как это было и при производстве «Пантеры» Ausf.D, указанные выше изменения вносились в конструкцию танка по готовности чертежей и отработке технологии выпуска. Поэтому первые «пантеры» Ausf.А отличались от модели Ausf.D лишь отсутствием люка в левом борту башни и новой командирской башенкой с семью смотровыми приборами.

Так, новый монокулярный прицел TZF 12a начал монтироваться на Pz.V Ausf.А лишь в конце ноября 1943 года — именно в это время компания Leitz (а она являлась единственным изготовителем этих прицелов) прекратила поставки прицелов TZF 12 и начала отгрузку TZF 12a. Например, достоверно известно, что «Пантера» с номером шасси 120506, изготовленная фирмой MAN в первых числах декабря, имела третий серийный образец нового монокулярного прицела. Первые серийные машины с TZF 12a ещё имели маску пушки с двумя отверстиями для монтажа бинокулярного прицела, при этом одно из отверстий (наружное) заваривалось броневой пробкой. Кроме того, широкий водосток, предназначенный для того, чтобы закрыть оба отверстия, постепенно заменялся полукруглым, защищавшим лишь одно отверстие для прицела.

Впоследствии в серию пошли орудийные маски с одним отверстием для монтажа TZF 12a.

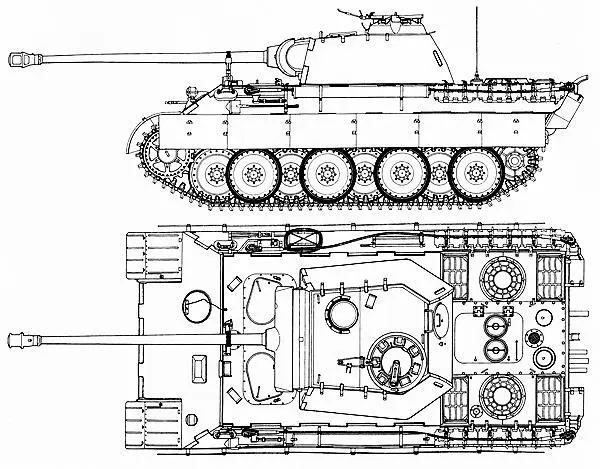

Общие виды танка «Пантера» Ausf.A.

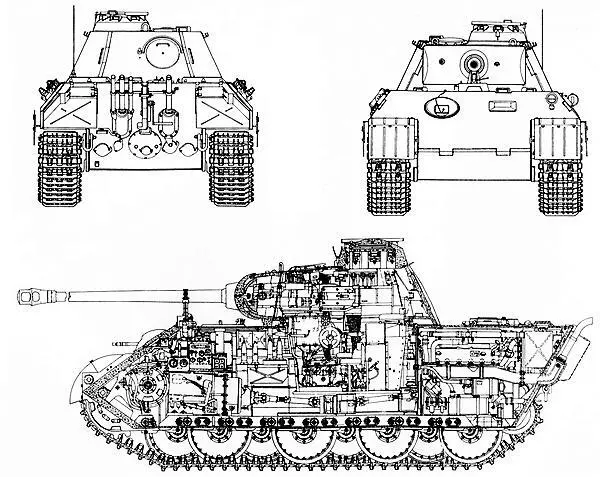

Продольный разрез танка «Пантера» Ausf.A.

Практически одновременно с введением нового прицела в серию пошли корпуса с шаровой установкой пулемёта со сферическим бронеколпаком (kugelblende) в лобовом листе корпуса — такие «пантеры» начали отгружать с заводов-изготовителей в конце ноября — начале декабря 1943 года. Одновременно с этим был ликвидирован смонтированный в крыше корпуса перископ стрелка-радиста, служивший для наблюдения вперёд по курсу движения танка. Этот прибор оказался не нужен, так как в распоряжении стрелка-радиста теперь имелся прицел K.Z.F.2 для наведения пулемёта на цель.

Советские бойцы у брошенной «Пантеры» Ausf.А первых выпусков (тот же танк изображён на предыдущем фото). Район Умани, весна 1944 года (АСКМ).

Некоторые изменения были внесены и в конструкцию корпуса «Пантеры» Ausf.А. Так, крепление листа крыши корпуса к бортам, которое до этого выполнялось шпунтованным, отменялось. Теперь лист крыши имел ровный край. Но из-за того что заводы, выпускавшие бронекорпуса «пантер», имели довольно большой задел бронедеталей, на введение в серию такого изменённого соединения бронелистов потребовалось много времени. В результате первая «Пантера» Ausf.А, имевшая лист крыши корпуса с ровными, а не шпунтованными краями, была изготовлена в декабре 1943 года. Более того, часть бронекорпусных заводов так и не ввели данное изменение в серию, и вплоть до конца производства модификации Ausf.А эти танки выпускались с листами крыши корпуса, имевшими как прямые, так и шпунтованные края.

Кроме того, часть «пантер» Ausf.А имела лист крыши, изготовленный не из одного, а из трёх сваренных между собой 16-мм бронелистов.

В августе 1943 года бронекорпусные заводы отказались от цементации лобовых листов корпуса, но при этом продолжали производство цементованных 40-мм бортовых листов. От цементации последних окончательно отказались лишь в начале 1944 года.
