В конструкции 105 танков модификации D, выпушенных в сентябре — ноябре 1940 года, с учетом опыта боевых действий в Польше и Франции, изменили лобовой лист корпуса. Теперь он стал прямым и на части машин его толщину довели до 50 мм, усилив штатную 25-мм броню накладкой такой же толщины.

С ноября 1940 по май 1941 года было изготовлено 275 танков модификации Е, представлявших собой вариант D с усиленным бронированием. Толщина лобовых листов корпуса и башни была доведена до 50 мм (25+25 мм), бортовых — до 30 мм. Масса машины возросла до 10,14 т, в связи с чем пришлось увеличить число листов в рессорах передних тележек подвески с 14 до 15. Кольцевую накладку вокруг амбразуры башенного пулемета ликвидировали, а на левой надгусеничной полке смонтировали большой ящик для снаряжения.

По окончании производства танков модификации Е, с мая по октябрь 1941 года заводские цеха покинули 250 машин модели F, отличавшейся от предыдущей лишь мелкими деталями, например, кронштейнами для крепления канистр.

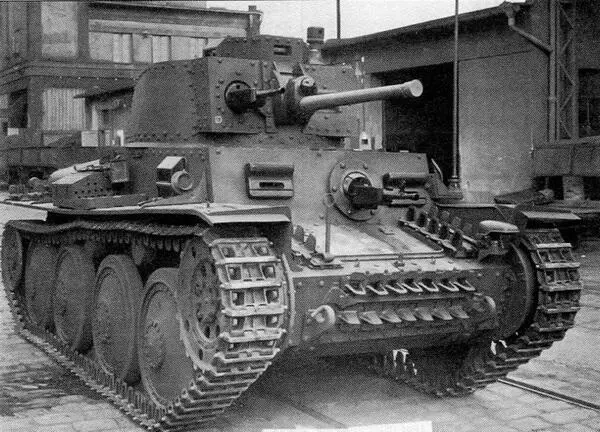

Легкий танк Pz.38 (t) Ausf.E или F во дворе завода фирмы ВММ. Обращает на себя внимание массивная прямая лобовая плита корпуса.

Одновременно с Ausf.F с мая по сентябрь 1941 года выпускались танки варианта S. Их заказала Швеция еще в конце 1939 года, но в 1940-м немцы конфисковали всю серию из 90 единиц. Танки Ausf.S были идентичны машинам вариантов А — С, за исключением 50-мм лобовой брони.

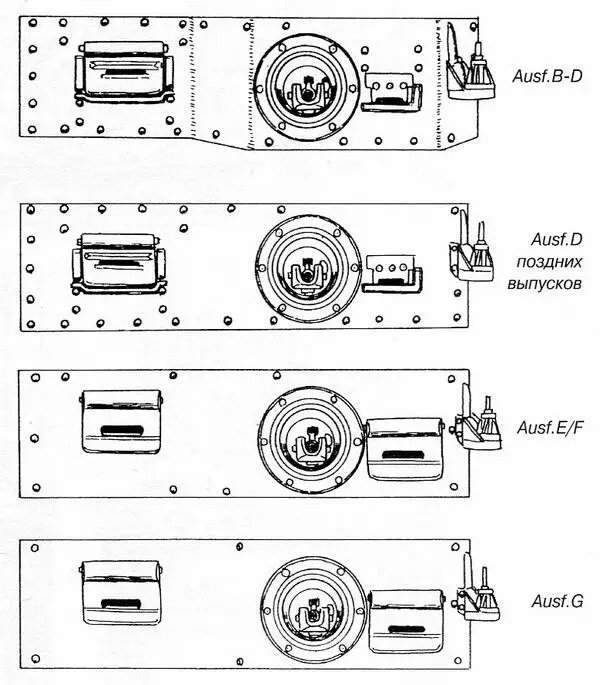

Верхний лобовой лист корпуса танка Pz.38 (t).

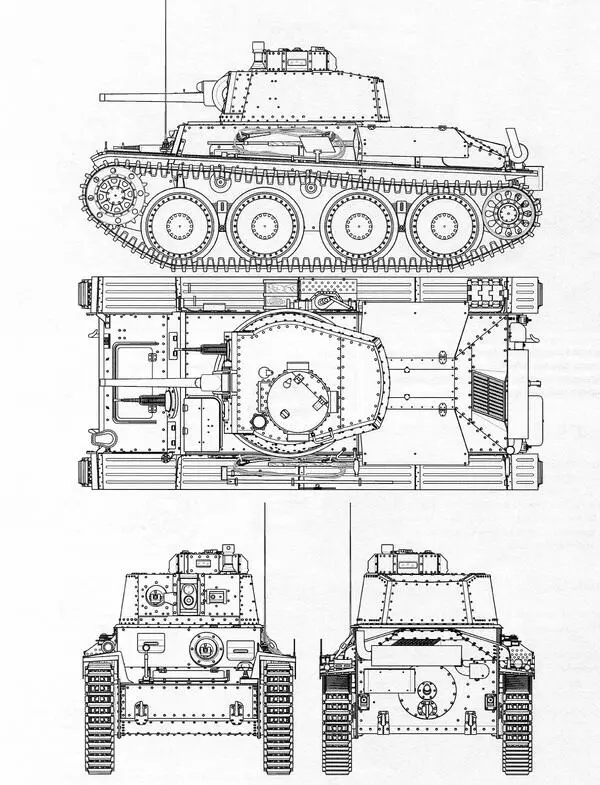

Pz. 38 (t) Ausf.G. Чертеж выполнил В. Мальгинов.

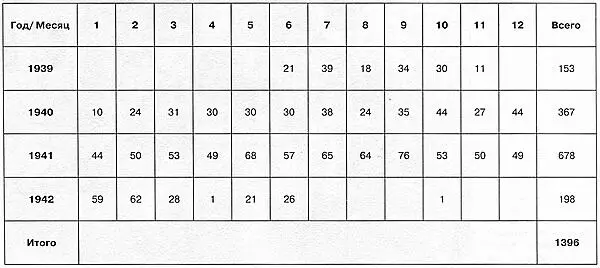

После нападения Германии на СССР поступил заказ на 1000 танков в двух сериях — 500 Ausf.G и 500 Ausf.Н. Однако с октября 1941 года по октябрь 1942-го выпустили только 306 единиц Ausf.G, остальные шасси этой модели использовались при изготовлении истребителей танков Marder. Для самоходно-артиллерийских установок и истребителей танков были задействованы и все шасси варианта Н.

Конструктивно боевые машины версии G отличались от танков модификаций Е и F лишь тем, что лобовые броневые листы их корпусов выполнялись не составными, а цельными.

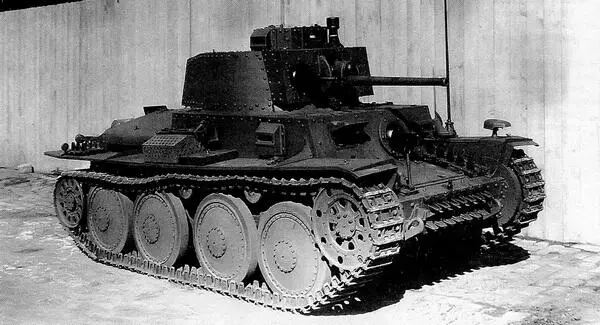

Один из последних серийных танков Pz.38 (t) Ausf.G, изготовленный 2 июня 1942 года. Фара Notek установлена не на левом крыле, а на лобовом листе корпуса, что было характерным для танков поздних выпусков.

Несколько десятков танков модификаций В — G были переоборудованы в командирские танки Panzerbefehlswagen 38 (t). На них демонтировали курсовые пулеметы (отверстие под шаровую установку заглушили круглой бронекрышкой), а вместо пушки установили ее деревянный макет. Командирские танки ротного звена оснащались радиостанциями Fu 5 и Fu 6, батальонного и полкового — Fu 5 и Fu 8. Первые имели штыревые антенны, вторые — штыревые и поручневые. Кроме того, на командирских танках устанавливались гирополукомпасы.

Машина имела классическую компоновку с передним расположением трансмиссии.

КОРПУС и БАШНЯ собирались из катаных броневых листов на каркасе из уголков с помощью клепки. До высоты 1 м все клепаные соединения выполнялись водонепроницаемыми. Лобовые листы имели толщину 25 мм, бортовые и наклонные — 15 мм. Толщина листов, располагавшихся с наклоном более 30°, — 12 мм. Днище и крыша корпуса защищались 8-мм броней. Броневым прикрытием обеспечивались и опорные катки, диски которых имели толщину 6 мм.

25-мм броневые листы защищали танк от 20-мм бронебойных снарядов пушки «Эрликон» на дистанциях свыше 250 м. Что касается противотанкового ружья vz.31, то его пулю 25-мм и 15-мм листы выдерживали на любой дистанции; 12-мм броня пробивалась с дальности до 100 м, а 8-мм — со 125 м.

Между боевым и силовым отделениями была установлена моторная огнеупорная перегородка толщиной 5 мм с двумя люками для доступа из боевого отделения к агрегатам двигателя. Со стороны силового отделения моторная перегородка покрывалась асбестом.

Механик-водитель и радист располагались в передней части боевого отделения: первый — справа, второй — слева.

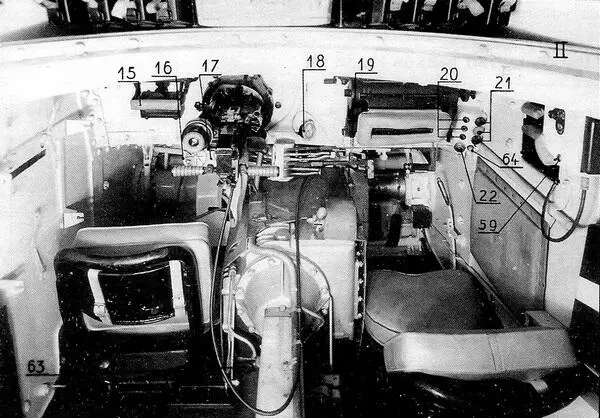

Отделение управления танка LT vz.38. Справа место механика-водителя, слева — стрелка-радиста.

Перед механиком-водителем в лобовом листе корпуса находился прибор наблюдения размерами 203х82 мм, оборудованный поворотным эпископом, который мог фиксироваться в любом положении, а при необходимости заменяться стеклоблоком «триплекс» толщиной 50 мм. Снаружи прибор защищала откидная броневая крышка толщиной 28 мм со смотровой щелью. Крышка имела механизм согласования: когда эпископ снимался, она автоматически закрывалась, и открыть ее было можно только после установки стеклоблока. Справа от механика-водителя в бортовом листе корпуса был установлен неподвижный эпископ такого же типа, что и смонтированный в командирской башенке, он также мог заменяться стеклоблоком. В распоряжении радиста имелся смотровой прибор более простого типа и меньшего размера (130x60 мм) — со стеклоблоком и откидной броневой крышкой.

В центре лобового листа монтировалась шаровая установка курсового пулемета, допускавшая ведение огня по горизонту в секторе 28°. Угол возвышения составлял +10°, склонения -10°. Телескопический прицел пулемета был встроен в прибор наблюдения механика-водителя. Правда, ведение огня допускалось только при открытой крышке смотрового прибора. Спуск осуществлялся с помощью троса Боудена.

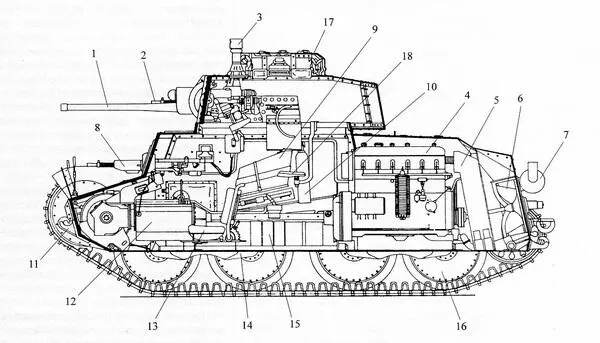

1 — 37-мм пушка; 2 — 7,92-мм пулемет ZB vz.37; 3 — перископический прибор наблюдения; 4 — двигатель; 5 — радиатор; 6 — вентилятор; 7 — глушитель; 8 — курсовой пулемет ZB vz.37; 9 — ящик с 37-мм выстрелами; 10 — огнетушитель; 11 — буксирный крюк; 12 — коробка передач; 13 — сиденье стрелка-радиста; 14 — тележка подвески; 15 — коробки с пулеметными патронами; 16 — опорный каток; 17 — командирская башенка; 18 — сиденье наводчика.

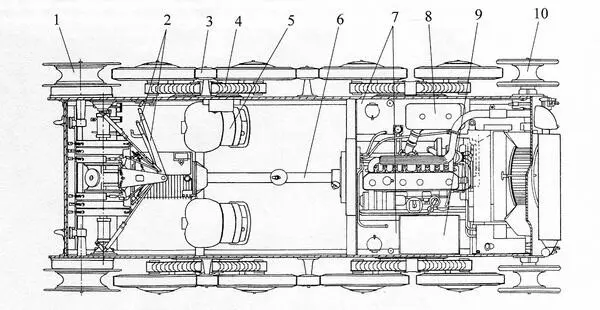

1 — ведущее колесо; 2 — рычаги управления; 3 — поддерживающий каток; 4 — рессора; 5 — сиденье механика-водителя; 6 — карданный вал; 7 — топливные баки; 8 — воздушный фильтр; 9 — аккумулятор; 10 — направляющее колесо.
