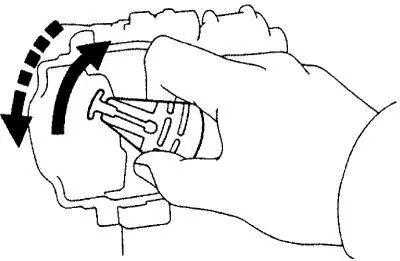

Для проверки серводвигателя нужно при помощи дополнительной вакуумной трубки ртом создать разрежение на диафрагме 1(основная диафрагма). Диафрагма 2(дополнительная) своим штоком ограничивает ход диафрагмы 1. Когда разрежение подается и на нее, диафрагма 1втягивается еще больше.

Основная причина «ухода» момента зажигания – «вытяжка» зубчатого ремня. У большинства двигателей плечи этого ремня (справа и слева от колеса распредвала до зубчатого колеса коленчатого вала) не равны, поэтому при износе ремня зубчатое колесо распредвала слегка поворачивается относительно зубчатого колеса коленвала. Обычно владельцы машины не замечают «уход» момента зажигания, возникающий из-за «вытяжки» зубчатого ремня, так как он довольно мал (около 2°). Гораздо больший «уход» зажигания дает разбитый шпон-паз на зубчатой шестерне коленчатого вала. Зажигание становится поздним, и двигатель теряет свою мощность, хотя тряска двигателя при этом усиливается незначительно. Разбитый шпон-паз – это всегда результат плохой затяжки центрального болта крепления блока шкивов коленчатого вала. Определить, разбит шпон-паз или нет, очень просто. Нужно снять или отогнуть пластмассовую крышку защиты зубчатого ремня, так, чтобы хотя бы одним глазом увидеть зубчатое колесо распредвала. Затем с помощью гаечного ключа повернуть туда-сюда сам коленчатый вал. Если коленчатый вал уже начал поворачиваться, а зубчатое колесо делает это с запаздыванием, значит, шпон-паз разбит. В некоторых случаях при таком дефекте даже слышен стук неплотно посаженного зубчатого колеса коленчатого вала.

Распределитель зажигания без крышки.

Если сбоку на распределителе есть «вакуумник», к которому подходит вакуумная трубка, значит, внутри есть центробежный автомат опережения зажигания. Он может не работать из-за подклинивания платы со втулкой, что можно проверить следующим образом. Поверните «бегунок» в одну сторону на 20, затем отпустите его. «Бегунок» должен сам под воздействием пружин центробежного автомата опережения зажигания вернуться на место. Если это так, то центробежный автомат исправен.

Следующая естественная причина «ухода» зажигания – поломка механизма опережения зажигания. Этот механизм есть не во всех трамблерах. Но если к трамблеру подходит вакуумная трубка, то в нем есть механизм вакуумного опережения зажигания, а значит, есть и центробежный автомат опережения зажигания. Наиболее часто встречающиеся дефекты вакуумного опережения зажигания – порванная диафрагма вакуумного серводвигателя; центробежного опережения зажигания – заедание в центробежном автомате из-за отсутствия смазки. Оба этих дефекта проявляются не только в неровной работе двигателя, но и в снижении его мощности.

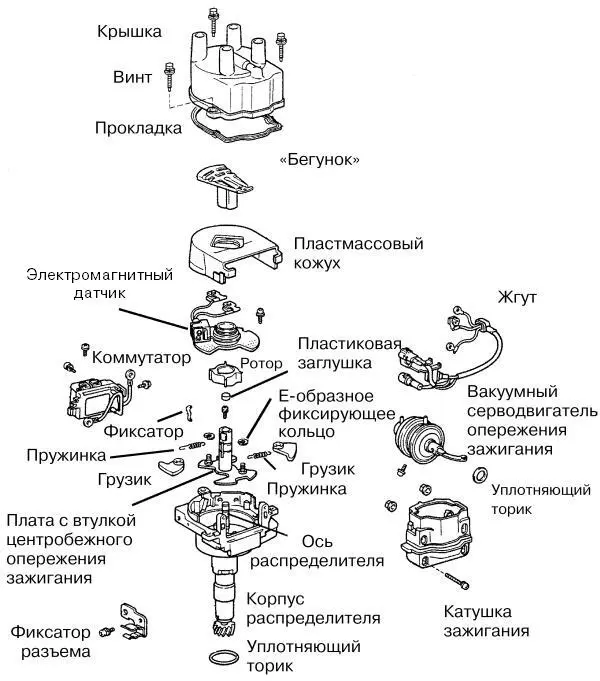

Устройство распределителя зажигания интегрального типа.

Почти все элементы системы зажигания находятся в одном корпусе. Здесь показан распределитель механического типа, у которого зажигание осуществляется центробежным и вакуумным автоматами опережения. Основные неисправности:

• порвана диафрагма вакуумного серводвигателя опережения зажигания;

• плата с втулкой центробежного опережения зажигания заклинена на оси распределителя;

• имеются трещины в крышке распределителя;

• обрыв электромагнитного датчика;

• сгорел коммутатор;

• неисправна катушка зажигания.

Если в трамблер входит всего один провод, то вы имеете дело с контактной системой зажигания. Неисправность контактов (уменьшение зазора и повышенный люфт), как известно, приводят к появлению слабой искры, которая к тому же не вовремя поступает на свечу. Контактную группу в этом случае следует заменить или хотя бы отрегулировать зазор в контактах. Со временем зазор в контактах всегда уменьшается, в результате чего зажигание становится поздним, а искра слабой.

Несколько слов о типовой поломке двигателя с распределенным зажиганием. Под «распределенным зажиганием» мы подразумеваем отсутствие распределителя (трамблера) и наличие катушек зажигания с двумя высоковольтными выводами. При такой схеме зажигания каждая катушка одновременно дает две искры. Если двигатель рядный 6-цилиндровый, как, например, «Toyota IG-GZEU», то в положении ВМТ искра одновременно будет возникать и в 1-м, и в 6-м цилиндрах. Потом, согласно порядку зажигания, – в 5-м и во 2-м, затем в 3-м и в 4-м. Эта схема зажигания считается более современной и одной из наиболее надежных. На практике найти причину тряски у такого двигателя довольно сложно. Мы поступаем так: во-первых, проверяем, целы ли высоковольтные провода и наконечники свечей, не видно ли на них следов электрического пробоя. Во-вторых, тут же меняем все свечи зажигания на новые, не принимая во внимание заявления клиентов о том, что «свечи лишь вчера были заменены новыми». Свечи покупаем с любым калильным числом, любого качества, лишь бы новые. После замены всего комплекта свечей запускаем двигатель, и он работает примерно в течение часа. Обычно мы предлагаем клиенту съездить куда-нибудь на часок, а затем вернуться. После этого вынимаем свечи и по цвету их новеньких изоляторов определяем, работали они как положено или нет. Если изоляторы двух свечей, разряд на которые приходит с одной катушки, темнее, чем у остальных, эту катушку следует заменить. Однажды мы поменяли три катушки, купленные на разборке, остановившись лишь на четвертой, работающей правильно. Возможен вариант, что неисправен канал в коммутаторе, управляющий якобы неисправной катушкой. Это легко проверить, поменяв местами катушки зажигания и сравнив затем цвет изоляторов свечей. Подробнее об этом в главе «Расход топлива».

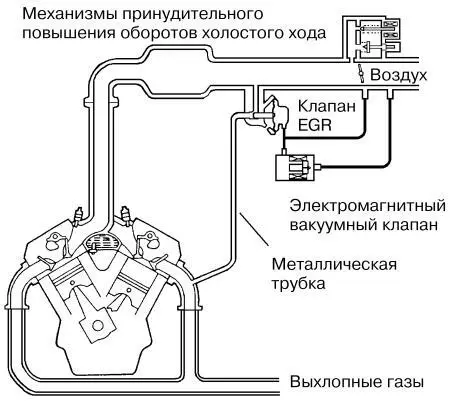

Схема системы возврата выхлопных газов (EGR – exhaust gas recirculation) двигателей семейства 6G7 («Mitsubishi»).

Клапан EGR срабатывает по команде блока EFI. Эта команда в виде напряжения 12 B поступает на электромагнитный вакуумный клапан, а тот уже за счет вакуума управляет исполнительным клапаном EGR. Из рисунка видно, что при закрытой дроссельной заслонке разрежения в вакуумной магистрали не будет, и система EGR не сработает, что бы там блок управления ни «придумал».
