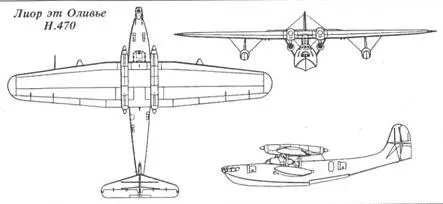

Назначение: летающая лодка – дальний морской разведчик, экипаж 9 человек.

Мотоустановка: четыре 12-цилиндровых V-образных двигателя жидкостного охлаждения Испано-Сюиза 12 У34/35 по 880 л.с.

Вооружение: четыре подвижных 7,5-мм пулемета "Дарн", четыре бомбы по 150 кг.

Летные данные: максимальная скорость 340 км/ч на высоте 1000 м, 353 км/ч на 2000 м, дальность (с запасом 8490 л бензина) 3530 км при скорости 176 км/ч на высоте 500 м, 2700 км при 232 км/ч на 500 м, 3715 км при 213 км/ч на 2500 м, 2700 км при 280 км/ч на 2500 м, дальность (с запасом 9530 л бензина) 4275 км при 213 км/ч на 2500 м, набор высоты 2000 м за 8 мин 15 с.

Вес: пустого 10500 кг, нормальный взлетный 19800 кг, максимальный взлетный 20200 кг.

Размеры: размах крыла 31,8 м, длина 21,72 м, высота 7,15 м, площадь крыла 135,0 м 2 .

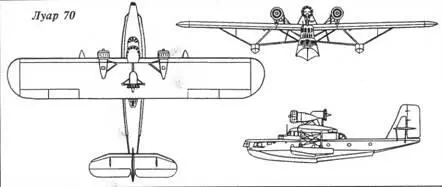

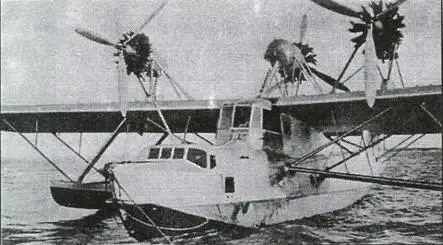

Летающая лодка-разведчик Луар 70 была сконструирована "Ателье э шантье де ля Луар" в соответствии с требованиями, сформулированными командованем флота в 1932 г. Опытный образец, оснащенный тремя звездообразными двигателями Гном-Рон 9КЬг по 500 л.с. (два вращали тянущие винты и один – толкающий), впервые поднялся в воздух 2 декабря 1933 г. Луар 70 имел цельнометаллическую конструкцию. Экипаж лодки состоял из восьми чело- ловек. Испытания начались с трехлопастными винтами "Ратье", но вскоре их заменили двухлопастными "Гном- Рон" меньшего диаметра. 22 июля 1934 г. машина перелета в Сен-Рафаэль для официальных испытаний. Испытания привело к тому, что 29 декабря флот разместил заказ на семь серийных летающих лодок.

Полеты в Сен-Рафаэле показали, что самолет обладает недостаточной тяговооруженностью. Поэтому двигатели решили заменить на Гном-Рон 9K.fr по 740 л.с. Два тянущих винта были двухлопастными, а толкающий – трехлопастным. От носовой огневой точки отказались. Кабину штурмана-бомбардира передвинули в самый нос лодки и перекомпоновали. Впереди и немного ниже пилотской кабины разместили экранированную турель. После внесения всех этих изменений испытания продолжили. В их программу вошел и перелет по западной части Средиземного моря с целью определить максимальную продолжительность полета, осуществленный в апреле 1936 г. 26 октября того же года в конструкцию летающей лодки решили внести новые коррективы – увеличить площадь хвостового оперения и поднять емкость бензобаков с 4200 л до 5600 л.

В это время в Сен-Назере уже изготовлялись серийные самолеты. Фюзеляжи первых трех машин завершили в январе 1936 г. Первая серийная лодка в июне 1937 г. была передана эскадрилье Е7 в Каруба. Новые самолеты постепенно сменяли бипланы CAMS 55, ранее эксплуатировавшиеся этой частью. Седьмой и последний Луар 70 прибыл в Каруба 15 июня 1938 г. На серийных Луар 70 трехлопастные винты монтировались на всех моторах, двигатели с тянущими винтами были закапотирова- ны (мотор с толкающим винтом стоял открыто).

В начале Второй мировой войны в составе эскадрильи Е7 находились семь лодок Луар 70, включая опытный экземпляр, доработаный по образцу серийных машин. Самолеты с момента объявления войны патрулировали над Средиземным морем. К 12 июня 1940 г., когда итальянская авиация атаковала Каруба, в строю оставались только четыре Луар 70. Итальянцы уничтожили одну лодку и еще две безнадежно повредили. После этого в эскадрилье Е7 остался всего один боеспособный самолет. 1 августа 1940 г. эту часть расформировали.

Один из серийных Луар 70 временно был оснащен тремя моторами Испано- Сюиза 9Vbrs по 750 л.с. и получил обозначение Луар 701, но после летных испытаний его вернули к стандартному варианту.

Назначение: летающая лодка-морской разведчик, экипаж 8 человек.

Мотоустановка: три 9-цилйндровых звездообразных двигателя воздушного охлаждения Гном-Рон 9 Kfr по 740 л.с.

Вооружение: шесть 7,5-мм пулеметов Дарн" – два в бортовых установках в носовой части лодки, один в передней турели, один в верхней турели и два стреляли через люки сзади, четыре бомбы по 150 кг.

Летные даные: максимальная скорость 235 км/ч у воды, 230 км/ч на высоте 2000 м, 225 км/ч на 3000 м, экономическая крейсерская скорость 165 км/ч, набор высоты 1000 м за 6 мин, 2000 м за 13 мин 48 с, 3000 м за 21 мин 6 с, практический потолок 4000 м, дальность 3000 км.

Вес: пустой 6500 кг, взлетный 10500 кг, максимальный взлетный 11500 кг.

Размеры: размах крыла 30,0 м, длина 19,5 м, высота 6,75 м, площадь крыла 136,0 м 2 .

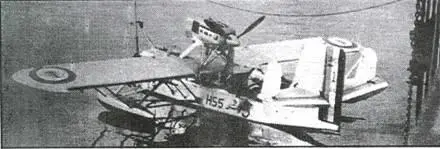

По всей видимости, самой распространенной в годы войны французской летающей лодкой являлся моноплан Луар 130. Эта небольшая многоцелевая машина была построена в соответствии с заданием 1933 г. на "катапультируемый гидросамолет-разведчик". В соответствии с этим заданием создали не менее шести типов опытных образцов разведчиков, коорые вступили в жесткую конкурентную борьбу друг с другом. В конкурсе участвовали построенные к этому времени Луар 130, Бреге 610, Гурду-Лезерр GL.820, Левассер PL 200, Лиор-эт-Оливье Н.43 и CAMS 120. Споры шли до 1 августа 1936 г., когда выдали первый заказ на 45 лодок типа Луар 130.

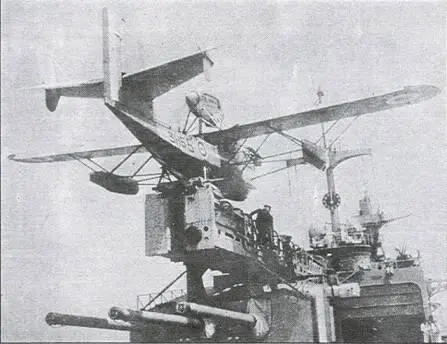

Луар 130 из эскадрильи 3HS на катапульте легкого крейсера

Опытный образец этой машины совершил первый полет 19 ноября 1934 г. На ней стоял мотор Испано-Сюиза 12Xbrsl (720 л.с.). Самолет имел цельнометаллическую конструкцию с обтяжкой крыла и оперения полотном. Экипаж обычно должен был состоять из трех человек, но машина могла нести еще четырех пассажиров. Крыло при хранении на корабле складывалось. В ходе испытаний дополнительные кили, расположенные у концов стабилизатора, увеличили по площади, а также изменили конструкцию радиатора мотоустановки.

В первый заказ вошли 40 самолетов Луар 130М ("Метрополия") – для эксплуатации в самой Франции) и пять Луар 130С ("Колониаль"- для колоний). Последние отличались увеличенным радиатором, усиленной конструкцией, для того, чтобы самолет мог бомбить с пологого пикирования с использованием прицела OPL 38, и специфическим оборудованием для эксплуатации в тропиках. Лодки типа Луар 130М имели скорость на 19 км/ч больше и оснащались вооружением из двух 7,5-мм пулеметов "Дари" и двух бомб G2 весом по 75 кг. На обеих модификациях монтировались двигатели Испано-Сюиза 12Xirsl той же мощности, что и 12Xbrsl на опытном образце. В 1936 г. разместили второй заказ на десять лодок. Затем 19 марта 1937 г. последовал контракт на 20 машин и 21 октября 1938 г. – на 19. Последний заказ включал только модификацию Луар 130С, из которых 12 предназначались для частей ВВС в колониях.
