Техника и вооружение 2005 01

Порядок разряженом Включить предохранитель, повернув его флажок назад (на букву S). Отделить магазин, нажав на защелку позади магазина. Отвести затвор назад за рукоятку заряжания, отпустить рукоятку затвора. Выключить предохранитель, повернув флажок вперед (на букву F), нажать спусковой крючок.

Порядок неполной разборки рунного пулемета MG.13 «Дрейзе»;

1. Разрядить пулемет.

2. Открыть крышку короба, для чего подать вперед защелку крышки.

3. Откинуть вниз затыльник, нажав на его защелку (с левой стороны сзади короба), поверит вниз флажок ограничителя (слева над пистолетной рукояткой).

4. Извлечь затвор из ствольной коробки.

5. Поднять ускоритель и повернуть его влево.

6. Извлечь из короба ствол со ствольной коробкой.

7. Отделить ствол от ствольной коробки. Сборку производить в обратном порядке.

Патрон,92-мм «маузер» (7,92x57)

Масса оружия без патронов 10,89 кг

Масса пустого магазина на 25 патронов 0,39 кг

Масса сошки 1,05 кг

Полная длина оружия 1466 мм

Длина ствола 717 мм

Нарезы 4 правосторонних

Начальная скорость пули 823 м/с

Прицельная дальность стрельбы 2000 м

Эффективная дальность стрельбы 1000 м

Темп стрельбы 500–550 выстр./мин.

Питание коробчатый магазин на 25 патронов или двухбарабанный на 75 патронов

Масса станка 32,3 кг

В начале 1930-х гг. в Швеции под обозначением LH33 проходил испытания легкий и достаточно простой в изготовлении 6,5-мм ручной пулемет системы Ганса Лауфа (откуда и аббревиатура LH), директора берлинской фирмы «Кнорр-Бремзе» (Knorr-Bremse AG). Хотя фирма была (и остается сейчас) известна автомобильными тормозами, Лауф решил попробовать себя в оружии. Шведская армия ограничилась закупкой небольшой партии, дала пулемету обозначение т/40. В небольшом количестве его выпускала шведская фирма SAV. при этом использовался магазин от пулемета т/21 (шведской модификации американского BAR). Права па систему остались за «Кнорр-Бремзе». В 1935 г. она начала производство пулемета под германский 7,92-мм патрон «маузер» — после официального введения в Германии всеобщей воинской повинности многие германские фирмы надеялись на военные заказы.

Пулемет Лауфа дополнительно упростили, оставив возможность только автоматического огня и, соответственно, убрав второй спуск. Сменный ствол фиксировался быстро освобождаемой гайкой (заменять его полагалось после 200 выстрелов). Имелся конический пламегаситель. Автоматика действовала за счет отвода пороховых газов в газовую камеру, выполненную сверху на стволе вблизи дульной части. Отогнутая вправо рукоятка заряжания располагалась сверху ствольной коробки. Слева над спусковой скобой помещался флажок переводчика-предохранителя, его переднее положение отвечало состоянию «предохранитель», среднее — «одиночный огонь», заднее — «автоматический огонь». Среди не очень понятных особенностей пулемета, упоминаемых исследователями, — нарезка канала ствола, прерывавшаяся в 76 мм от дульного среза, и особый предохранитель, не позволявший вести огонь при неправильной прикладке оружия. Питание — из крепившегося слева коробчатого магазина, заимствованного от MG. 13.

Секторный прицел насекался от 100 до 2000 м. Сошка крепилась па направляющую трубку сверху ствола, а рукоятка для переноски — на ствол. Предполагалось. что для зенитной стрельбы пулемет будет ставиться на станок, а его темп стрельбы — регулироваться от 500 до 1000 выстр./мин.

Управление вооружений сухопутных сил присвоило пулемету' обозначение MG.35/36, хотя официально на вооружение он не принимался. Исполнение пулемета оказалось слишком грубым, так что его надежность и удобство не соответствовали даже низкой себестоимости. Некоторое количество пулеметов приняли войска СС, но вскоре перевели их в разряд учебных или передали формированиям из националистов различных мастей, например, Латышскому легиону. Некоторое количество пулеметов попало в Финляндию в первые месяцы 1940 г. Фирма «Кнорр- Бремзе» отказалась от дальнейшего производства оружия и вернулась к автомобильным тормозам.

Порядок разряжания

Отсоединить магазин.

Отвести назад рукоятку заряжания, осмотреть патронник.

Отпустить рукоятку заряжания, нажать спусковой крючок

Патрон 6.5x55 — маузер шведский»

Масса оружия 10,0 кг

Полная длина 1308 мм

Длина ствола 691мм

Нарезы 4 правосторонних

Темп стрельбы 490 выстр./мин

Питание. коробчатый магазин на 20 патронов

Патрон 7,92-мм «маузер» (7.92x57)

Масса оружия с сошкой 10,00 ю

Полная длина 1280 мм

Длина ствола 500 мм

Нарезы 4 правосторонних

Начальная скорость пули 792 м/с

Прицельная дальность 2000 м

Темп стрельбы 500 выстр./мин

Питание коробчатый магазин на 25 патронов

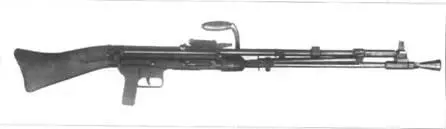

Ручной пулемет «Кнорр-Бремзе» (вид справа).

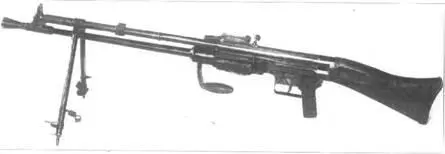

Ручной пулемет «Кнорр-Бремзе» модели 35/36. без магазина (вид слева).

MG.08 на станке Dreifuss 16 с зенитной стойкой на учениях вермахта в 1935 г.

После поражения Германии рейхсвер должен был сдать союзнической комиссии около 25000 пулеметов. Большое количество станковых MG.08 и ручных MG.08/15 союзники передали Польше, Югославии, Бельгии, Голландии, часть пулеметов мелкими партиями была закуплена другими малыми странами. Поляки применяли устаревшие MG.08/15 в 1939 г. против вермахта. В СССР трофейные MG.08 и MG.08/15 в начальный период Великой Отечественной войны оказались у народного ополчения.

100-тысячному рейхсверу Версальскими соглашениями разрешалось иметь 792 станковых и 1134 ручных пулеметов. Управление вооружений рейхсвера выработало программу модернизации. У MG.08 облегчили замок (в результате темп стрельбы возрос до 600 выстр./мин), изменили спусковой механизм, несколько упростили обращение с пулеметом. Станки моделей «08» и «16» оснащались съемной зенитной стойкой. MG.08 получил также зенитный прицел и раздвижную зенитную треногу, при зенитной стрельбе к нему крепили плечевой упор. MG.08 и MG.08/15 приспособили для питания как от холщовой, так и от металлической лепты — новый приемник имел переключатель под тип ленты,

У MG.08/15 упрощенную сошку перенесли в переднюю часть кожуха, улучшение кучности позволило увеличить прицельную дальность с 900 до 1200 м.
