Сектор обстрела 170 (наземный) и 360 (зенитный) град.

Высота линии огня около 400 (наземный) и 1400 (зенитный) мм

Эффективность зенитного огня одиночного пулемета резко снижалась при росте скоростей целей. Это требовало увеличения числа пулеметов на одной установке, т. е. комплексирования. Летом 1928 г. в ПКБ ТОЗ предложили спроектировать спаренную, строенную и счетверенную зенитно-пулеметные установки под пулеметы «Максим». К 1930 г. конструкторы Н.Ф. Токарев, Г.Г. Куренков, С.А. Прилуцкий и А.И. Панов выполнили задание. По результатам испытаний лучшей оказалась счетверенная установка системы Токарева, принятая на вооружение в 1931 г., практически одновременно с крупнокалиберным пулеметом. Токаревская ЗПУ широко использовалась в качестве стационарной, самоходной, корабельной, устанавливалась в кузовах автомашин, бронепоездах, железнодорожных платформах, на крышах зданий.

Установка состояла из тумбового основания, вертлюга с патронными коробками, качающейся рамы с противовесами, наплечниками и спусковой тягой, зенитного прицела и системы принудительного охлаждения. Реечно-зубчатый подъемный механизм позволял менять высоту линии огня. Вертлюг вращался на подшипниках. На трубчатой раме крепились в ряд четыре «Максима» с единой системой охлаждения, общими прицельными приспособлениями и спуском. На вертлюге размещались коробки с лентами повышенной емкостью (по 500 патронов). Наводить на цель блок массой более 80 кг наводчику' помогали наплечные дуги.

Первоначально ЗПУ использовалась с зенитным кольцевым прицелом обр. 1929 г. Для изменения установок прицела по дальности на раме был выполнен специальный вал с маховичком. Затем ставили прицелы обр. 1936 г. и обр. 1938 г. Для стрельбы по наземным целям использовали обычный (стоечный) прицел основного пулемета — второго слева. Установка обладала высокой боевой скорострельностью, быстрой наводкой и маневренностью огня и во многом превзошла появившиеся позже зарубежные аналоги. Установки находились на вооружении зенитно-пулеметных рот, включая войска НКВД и войска ПВО. Правда, подвижные установки выполнялись на автомашинах с весьма ограниченной проходимостью и без бронезащиты.

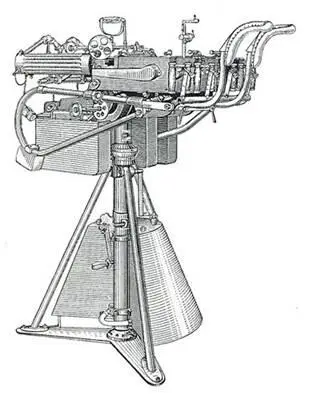

Счетверенная зенитная пулеметная установка системы Н.Ф. Токарева.

Подвижная счетверенная зенитная пулеметная установка на улицах Москвы. 1941 г.

Корабельная счетверенная зенитная пулеметная установка.

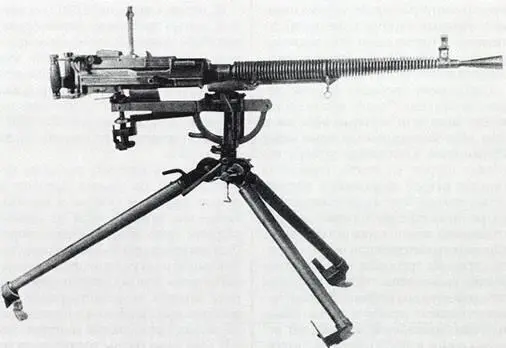

Станковый пулемет ДС-39 на треножном станке без бронещита.

К тому же к началу войны зенитных пулеметных установок не хватало. В письме Начальника ГУ ПВО от 16 июля 1941 г. указывался некомплект «зенитных крупнокалиберных и счетверенных пульустановок в частях ПВО в 3000 шт. и предлагалось «приспособить для зенитной стрельбы до 1500 шт. спаренных пулеметов ДА-2 и 1500 пулеметов ПВ-1, снятых с самолетов». На зенитно-артиллерийском полигоне переделывали счетверенную установку: второй слева «Максим» сохранялся, остальные заменялись на ПВ-1. Но такая переделка оказалась сложной для массового производства, и Н.Ф. Токарев разработал упрощенную строенную установку ПВ-1. В 1941 г. изготовили 626 таких установок, они производились и в 1942 г., использовались при обороне Ленинграда и Сталинграда. ДА-2 ставили на шкворневые зенитные установки.

Только в феврале 1943 г. 7,62-мм пулеметные установки, как устаревшие, вывели из состава зенитных полков и зенитных дивизий РГК. Вообще-то недостаточность калибра 7,62 мм для зенитных установок в связи повышением живучести боевых самолетов (бронирование, протектированные баки) была ясна еще накануне войны. Оставшиеся в войсках установки «Максим» продолжали использовать.

Масса ЗПУ в боевом положении 460 кг

Масса ЗПУ без пулеметов, лент и патронных коробок около 200 кг

Высота установки от 1,7 до 2,3 м

Высота линии огня от 1,4 до 2,3 м

Горизонтальная дальность стрельбы …. 1600 м

Досягаемость по высоте 1400 м

Угол вертикального обстрела от -10 до +82 град.

Угол горизонтального обстрела 360 град.

Начальная скорость пули 800 м/с

Темп стрельбы. 2000 выстр./мин.

Боевая скорострельность 1200 выстр./мин.

Питание от ленты на 500 патронов

Время перевода из походного положения в боевое 0,5 мин.

Расчет 3 человека

Потребность в легком и маневренном станковом пулемете была осознана уже по опыту Первой мировой и гражданской войн. В отсутствии собственной системы облегчегченного станкового пулемета даже намеревались принять германскую систему «Дрейзе», пользуясь военно-техническими связями с Веймарской Германией. Но удачный ручной пулемет системы Дегтярева заставил переориентироваться на него. Задание на проектирование облегченного образца станкового пулемета было дано Штабом РККА еще 13 июля 1928 г. Идея унификации пулеметного вооружения уже утвердилась, и в новом семействе к пехотному, танковому, авиационному пулеметам Дегтярева должны были добавиться станковый (ДС) и крупнокалиберный.

Первый образец станкового пулемета на основе ДП на универсальном станке Колесникова Дегтярев представил уже в начале 1930 г. Впоследствии пулемет дорабатывался неоднократно, как в связи с выявлявшимися недостатками, так и из-за менявшихся требований. Так, в 1933 г. пулемет приспособили под матерчатую ленту от «Максима», затем переключились на рассыпную ленту типа «.Максим-Виккерс».

В разработке пулемета вместе с В.А. Дегятревым принимали участие П.Е. Иванов, С.М. Крекин, мастер А.И. Кузнецов, слесарь-механик НД Зернышкин.

В результате многочисленных доработок станковый пулемет становился все менее унифицированным с ручным, однако ряд общих черт сохранил. Автоматика действовала за счет отвода пороховых газов в газовую камеру, расположенную снизу в средней части ствола. Ход тового поршня — длинный, газовая камера — с патрубком. Количество отводимых пороховых газов ограничивалось с помощью регулятора газовой камеры. Выстрел производился с заднего шептала. Запирание канала ствола производилось двумя симметричными боевыми упорами — ударник затворной рамы, продвигаясь вперед, разводил боевые упоры в стороны, при движении назад рама своими скосами сводила упоры. Оригинальной чертой пулемета был двойной темп стрельбы — 600 выстр./мин для стрельбы по наземным целям и 1200 выстр./мин для стрельбы по воздушным целям. Для этого служил смонтированный в затыльнике пружинный буфер. При больших углах возвышения буфер включался, увеличивая скорость наката.
