Техника и вооружение 2004 06

Прицельная дальность м

Эффективная дальность стрельбы 800 м

Система питания коробчатый магазин на 20 патронов

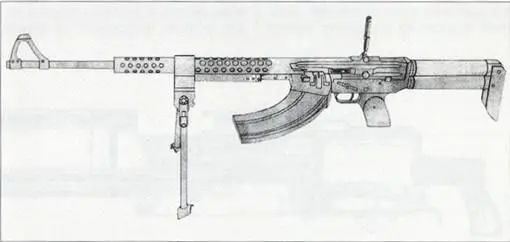

Ручной пулемет «Дрор» — израильская модификация пулемета М1941 «Джонсон».

Второй лейтенант В. Браунинг демонстрирует станковый пулемет М1917 своего отца в 1918 г.

Тренировка расчета пулемета М1917,1920-е гг.

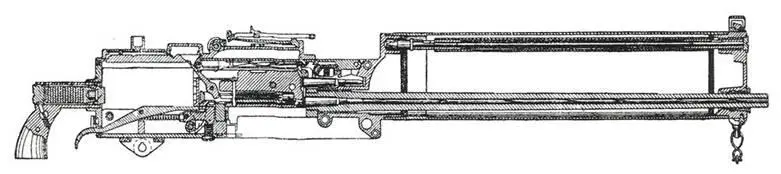

Схема устройства пулемета М1917 «Браунинг».

В феврале 1917 г. Браунинг представил американскому военному ведомству автоматическую винтовку и станковый пулемет. Пулемет отвечал принятым взглядам: тяжелый, с водяным охлаждением ствола (что позволяло выпустить подряд три ленты по 250 патронов), на треножном станке, но при этом без воды и станка весил всего около 15 кг, разбирался и собирался быстрее и проще. Было заказано 15000 станковых пулеметов, получивших обозначение М1917, а также 12000 «автоматических винтовок Браунинга» (BAR, см.). Однако боевое крещение Ml917 состоялось только в конце сентября 1918 г. Выпускали пулемет фирмы «Кольт» (основной подрядчик), «Ремингтон» и «Вестингауз». В 1920–1921 гг. на 25000 пулеметов пришлось усиливать дно короба.

Автоматика действовала по схеме отдачи сгвола с коротким ходом, запирание канала сгвола производилось с помощью вертикально перемещавшегося клина ствольной коробки. Ствол фиксировался в ст вольной коробке защелкой, мог нести конический пламегаситель. Охлаждение ствола — водяное с пароотводной системой по типу пулемета Максима, емкость кожуха — 3,5 л воды. Ствол и затвор имели свои возвратные пружины. В затворе монтировался ударно-спусковой механизм ударникового типа. Спусковой механизм состоял из спускового рычага с крючком на одном конце и головкой на другой, ползуна с шепталом и пружиной и допускал только непрерывный огонь.

При откате подвижной системы (ствол, ствольная коробка и затвор) после выстрела стержень запирающего клина находил на наклонные передних концов спусковой рамы и опускал клин. Затвор расцеплялся со ствольной коробкой и отходил назад. Затворная рама поворачивала смонтированный на оси в спусковой раме рычажный ускоритель, который увеличивал скорость движения затвора. В то же время ускоритель играл роль останова — повернувшись, он соединял ствольную коробку со спусковой рамой, и ствольная коробка оставалась в заднем положении, ожидая затвора. Извлечение стреляной гильзы из патронника производилось зацепами затвора, а ее отражение в окно короба — выступом извлекателя, шарнирно укрепленного на затворе. При движении затвора назад его лодыжка, взаимодействуя с неподвижным коробом, поворачивалась и отводила ударник назад, шептало заскакивало за боевой взвод ударника. В крайнем заднем положении затвор ударял в амортизатор затыльника, включавший ряд последовательно уложенных фибровых колец. При движении вперед под дейст вием возвратной пружины затвор досылал в ствол очередной патрон, поворачивал ускоритель, освобождая ствольную коробку. В процессе наката нижняя наклонная плоскость клина набегала на наклонную плоскость вкладыша на дне короба, клин поднимался и сцеплял затвор со ствольной коробкой, после чего подвижная система шла еще некоторое расстояние до крайнего переднего положения, а горизонтальная поверхность вкладыша удерживала клин в запертом положении. Ползун с шепталом набегал на скошенные выступы головки спускового рычага и опускался, отпуская ударник с боевого взвода. Таким образом, спуск ударника был возможен только в крайнем переднем положении, что и предотвращало преждевременный выстрел. Если крючок спускового рычага отпущен, головка рычага поднималась вверх, и выстрела также не следовало.

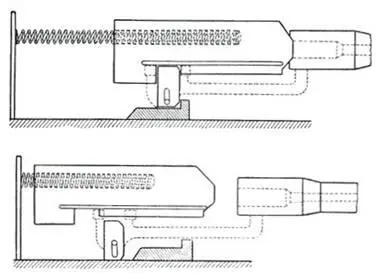

Схема работы станкового пулемета «Браунинг».

Самоходная 37-мм противотанковая пушка М6 на шасси БТР М3 с пулеметами М1917А1 и М2НВ «Браунинг» в качестве дополнительного вооружения.

Подающий механизм пулемета ползункового типа смонтирован в откидной крышке короба и работал как двухтактный. Подача ленты — слева. В криволинейном пазе на верхней грани затвора скользила пятка двуплечего рычага подачи. При движении назад затвор поворачивал его, рычаг своей головкой перемещал влево ползун приемника. В это время извлекатель, перемещаясь вместе с затвором, извлекал патрон из ленты, под действием трапециевидной стойки крышки короба опускал патрон в Т-образный паз личинки затвора, на линию досылания Палец ползуна перескакивал через патрон в ленте. При движении затвора вперед ползун перемещался вправо и продвигал лету на один шаг. Стреляная гильза выбрасывалась из пазов затвора очередным патроном через нижнее окно (в этом система была несколько сродни пулемету «Виккерс»).

Откидной рамочный прицел насекался от 100 до 3400 (или до 2800) ярдов через 50 с промежуточными рисками через 25, имел маховичок введения боковых поправок. При сложенной рамке использовался второй целик для стрельбы с постоянной установкой. Имелись и модификации с диоптрическим целиком и косым пазом рамки для автоматического учета деривации пули. Рукоятка управления крепилась на затыльник. Рукоятка заряжания (соединялась с затвором) располагалась справа. Маркировка включала надпись на коробе US INSP BROWNING MACHINE GUN US CAL 30 MODEL OF 1917 MFD BY (название производителя).

Пулемет разбирался без инструментов. К недостаткам относилась невозможность регулировки зазора между зеркалом затвора и пеньком ствола — а она была не лишней при такой большой длине узла запирания.

М1917 «Браунинг» положил начало нескольким семействам пулеметов, включавшим более 40 модификаций различных калибров, состоявших на вооружении во многих странах. По опыту' эксплуатации в конструкцию М1917 вносились отдельные изменения. Наконец, в 1936 г. их свели воедино в вариант М1917 А1: был усовершенствован рычаг подающего механизма, усилено дно короба, крышка короба могла удерживаться в открытом положении, заново насечен прицел (в связи с принятием патрона с пулей M1), рукоятка затыльника на части пулеметов заменена двумя рукоятками с рычагом спуска, треножный станок получил возможность зенитной стрельбы. Переделка пулеметов велась в 1936–1937 гг. в арсенале Рок-Айленд.
