ГСН размещалась в передней части ЗУР, при этом диаметр антенны приближался к размеру миделя ракеты.

Как уже отмечалось, ракета была оснащена комбинированной двигательной установкой. Впереди располагалась камера газогенератора с зарядом двигателя маршевой (второй) ступени 9Д16К. Для твердотопливного газогенератора невозможно регулировать расход топлива в соответствии с фактическими условиями полета, так что выбор формы заряда осуществлялся исходя из условной типовой траектории, которую в те годы разработчики считали наиболее вероятной при боевом применении ракеты. Номинальная продолжительность работы немного превышала 20 с, масса топливного заряда (длиной 760 мм) составляла около 67 кг. Состав разработанного НИИ-862 топлива J1K-6TM обеспечивал большой избыток горючего по отношению к окислителю. Продукты сгорания заряда газогенератора поступали в камеру дожигания, где остатки горючего догорали в потоке воздуха, поступающего через 4 сверхзвуковых воздухозаборника. Входные устройства воздухозаборников, рассчитанных на сверхзвуковые условия работы, оснащались коническими центральными телами. На стартовом участке, до включения маршевого двигателя, выходы каналов воздухозаборников в камеру дожигания были закрыты стеклопластиковыми заглушками.

В камере дожигания размещался твердотопливный заряд стартовой ступени — обычная шашка (длиной 1,7 м и диаметром 290 мм) с цилиндрическим каналом диаметром 54 мм и бронированными торцами из баллиститного топлива ВИК-2 массой 172 кг. Так как газодинамические условия для работы твердотопливного двигателя на стартовом участке и для функционирования ПВРД на маршевом участке требовали различной геометрии сопла камеры дожигания, по завершении работы стартовой ступени (длительностью 3–6 с) производился отстрел внутренней части соплового аппарата со стеклопластиковой решеткой, удерживающей стартовый заряд.

Вызывает законную гордость то, что именно в отечественной ракете 3М9 подобная конструкция впервые в мире была доведена до стадии серийного выпуска и принятия на вооружение. После специально организованного израильтянами захвата нескольких ракет 3М9 в ходе войны 1973 г. на Ближнем Востоке советская ЗУР послужила прототипом при создании ряда зарубежных зенитных и противокорабельных ракет.

Применение ПВРД обеспечило поддержание большой скорости и, соответственно, высокой маневренности ракеты 3М9 на всей траектории. При проведении учебных и контрольно-серийных пусков ракет систематически достигалось прямое попадание в цель, что случалось крайне редко при применении других, относительно крупных зенитных ракет.

Подрыв осколочно-фугасной боевой части ЗН12 массой 57 кг (разработка НИИ-24) производился по команде двухканального радиовзрывателя непрерывного излучения ЗЭ27, созданного в НИИ-571.

Ракета обеспечивала поражение целей, маневрирующих с перегрузкой до 8 ед, но при этом вероятность поражения таких целей снижалась, в зависимости от различных условий, до 0,2–0,55, тогда как для неманеврирующих целей этот показатель находился в пределах 0,4–0,75.

Длина ракеты составляла около 5,84 м при диаметре 0,33 м, размах крыла — 0,928 м, стабилизатора — 1,2 м. Для обеспечения перевозки ракеты в контейнере применили легкосъемные консоли крыла и стабилизатора.

За разработку ЗРК многие создатели комплекса удостоились высоких государственных наград. Ленинская премия была присуждена А.А. Растову, В.К. Гришину, И.Г. Акопяну, А.Л. Ляпину, Государственная премия СССР — В.В. Матяшеву, Г.Н. Валаеву, В.В. Титову и другим.

Зенитный ракетный полк, вооруженный ЗРК "Куб", состоял из командного пункта, пяти зенитных ракетных батарей, батареи управления и технической батареи. Каждая зенитная ракетная батарея включала в свой состав одну самоходную установку разведки и наведения 1С91, четыре самоходные пусковые установки 2П25 с тремя ЗУР 3М9 на каждой, а также две транспортно-заряжающие машины 2Т7 на шасси ЗиЛ-131 и, при необходимости, была способна самостоятельно выполнять боевую задачу. При централизованном управлении команды боевого управления и данные целеуказания на батареи поступали от КП полка (от КБУ — кабины боевого управления автоматизированного комплекса боевого управления "Краб" (К-1) с приданной ему РЛС обнаружения). Эта информация принималась на батарее КПЦ — кабиной приема целеуказания комплекса К-1, а из нее передавалась на самоходную установку разведки и наведения батареи. В состав технической батареи полка входили транспортные машины 9Т22, контрольно-измерительные станции 2В7, контрольноиспытательные подвижные станции 2В8, технологические тележки 9Т14, ремонтные машины и другое оборудование.

В соответствии с рекомендациями госкомиссии с 1967 г. началась первая модернизация комплекса.

Уже в 1968 г. в модификации "Куб-М" повысили дальность, обеспечили поражение целей, маневрирующих с перегрузками 5–6 вместо ранее достигавшихся 1,5–2. Нижнюю границу зоны поражения снизили с 100 до 50 м. За счет модернизации излучателя увеличили максимальную дальность на 20 %.

В 1971 г, была создана экспортная модификация "Квадрат" 2К12Э, обеспечивающая применение в тропических условиях, выполненная с внесением ряда отличий по помехозащите и системе госопознавания.

Дальнейшее совершенствование осуществлялось при создании комплекса "Куб-М1".

В результате доработок были повышены его боевые возможности — расширены границы зоны поражения, предусмотрены прерывистые режимы работы РЛС самоходной установки разведки и наведения для защиты от противорадиолокационных ракет типа "Шрайк", повышена защищенность ГСН от уводящих помех, улучшены показатели надежности боевых средств ЗРК, уменьшено примерно на 5 с работное время комплекса, обеспечивалось поражение целей, маневрирующих с перегрузками до 7–8 единиц.

В комплексе нашла применение разрабатывавшаяся с 1967 г. ракета 3М9М1, развивающая в 2–2,5 раза большую перегрузку и обеспечивающая поражение целей на минимальной границе зоны 400–500 м вместо 5–6 км.

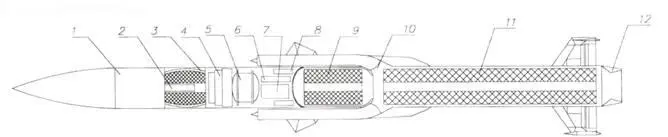

Компоновка ЗУР 3М9 ЗРК "Куб"

1 — ГСН; 2 — предохранительно-исполнительный механизм; 3 — боевая часть; 4 — радиовзрыватель; 5 — воздушный аккумулятор давления; 6 — турбогенератор; 7 — автопилот; 8 — рулевая машинка; 9 — маршевый твердотопливный заряд ПВРД; 10 — заглушка; 11- стартовый твердотопливный заряд; 12 — сопло

Несмотря на то, что вероятность применения по ЗРК "Куб" противорадиолокационных ракет была весьма мала из-за низкой мощности непрерывного излучения его радиолокационных средств, в 100-1000 меньше, чем в ЗРК с импульсными системами, в состав комплекса ввели телевизионно-оптический визир.
