Ростислав Ангельский

Окончание Начало см. в "ТиВ»№ 12/20021.

Разработка дивизионной системы «Град» с боевой машиной БМ-21 и реактивным снарядом М-210Ф (9М22) стала первым шагом на большом пути создания различных модификаций этого оружия. Совершенствование реактивных снарядов и системы в целом осуществлялось НИИ-147, с 1966 г. именовавшимся Тульским государственным НИИ точного машиностроения, в настоящее время ГУП ГНПП «Сплав» (генеральный директор Н А. Макаровец, первый заместитель генерального директора по науке — главный конструктор Г.А. Денежкин), пусковых установок, за единственным исключением — свердловским СКБ-203.

При этом первые шаги по модернизации системы «Град», предпринятые во второй половине шестидесятых годов, носили несколько парадоксальный характер. Обычно совершенствование какого-либо образца оружия осуществляется в направлении улучшения его боевых свойств. В данном случае можно было ожидать повышения дальности, могущества боевой части, оснащения боевой машины большим числом направляющих для реактивных снарядов.

В действительности на первых порах все произошло «с точностью до наоборот».

Исходя из задач, поставленных войной во Вьетнаме, уже в 1965 г. для ведения специальных операций Центральным конструкторско-исследовательским бюро спортивного и охотничьего оружия была создана переносная однозарядная пусковая установка 9П132 (ТКБ-042) с трубчатой направляющей, смонтированной на треноге, входящая в комплекс «Град-П» или «Партизан». Масса установленной на треноге пусковой установки, напоминающей романтический период ракетных команд XIX века, не превышала 55 кг, длина и высота — 2,5 м при ширине не более 1,5 м. Однако и это было слишком тяжело и громоздко для длительной переноски вручную. Напомним, что «джентльменский набор» пехотинца Древней Греции — гоплита, включавший защитные доспехи, щит, меч и копье, весил около 33 кг. Да и то атлетически развитый современник Перикла или Александра Македонского обычно возил свое снаряжение в обозе или перепоручал рабам, водружая его на себя лишь перед боем. Так или иначе, но конструкция пусковой 9П132 допускала разборку для транспортировки в двух вьюках по 25 и 28 кг.

В ожидаемых условиях применения этой системы не представлялось возможным обеспечить точное прицеливание, хотя на 9П132 устанавливались буссоль и прицел ПВС-2. В результате теряла смысл возможность ведения огня на дальность порядка двух десятков километров, обеспечиваемая с использованием реактивных снарядов 9М22. Куда большее значение приобретала транспортабельность реактивного снаряда, возможность его переноски во вьюках. Поэтому для системы «Партизан» в НИИ-147 разработали и соответствующий реактивный снаряд 9М22М массой 46 кг, также приспособленный для переноски в двух вьюках. Облегчение снаряда по сравнению с 9М22 достигалось исключением одной из секций двигательной установки с ее полузарядом, что определило и сокращение длины снаряда до 1.9 м. Максимальная дальность пуска не превышала 11 км. Разумеется, основным назначением этого оружия, не обеспечивающего столь ценного в данных системах залпового применения, было не решительное уничтожение противника, а нанесение беспокоящих ударов, аналогичных действиям легких ночных бомбардировщиков У-2 во время Великой Отечественной войны. Даже не получивший и царапины, но просто не отоспавшийся пилот имел куда больше шансов быть сбитым при боевом вылете.

Серийное производство системы «Партизан» началось в 1966 г., а через пару лет она уже широко применялась во Вьетнаме.

Наряду с переносной разрабатывалась и одноствольная пусковая установка на отечественном джипе (то есть «козле») ГАЗ-69, но до серии она доведена не была.

Следующей разработкой стало создание в 1967 г. системы «Град-В», предназначенной для воздушно-десантных войск и размещенной на шасси автомобиля ГАЗ-66 (боевая машина 9П125). За счет перехода на легкое шасси и сокращения числа направляющих с 40 до 12 масса была снижена более чем в два раза — до 6 т в боевом положении, чем достигалась авиатранспортабельность на массовых военно-транспортных самолетах Ан-12, а в дальнейшем, естественно, и на Ил-76. Длина боевой машины составила 5,65 м, ширина — 2.4 м, высота — 2.44 м. Направляющие размещались в два горизонтальных ряда по 6 труб. Для наведения пакета направляющих применялся только ручной привод, что способствовало облегчению боевой машины. Соответственно числу реактивных снарядов в залпе его продолжительность сократилась до 6 секунд. Поскольку масса боевой машины БМ-21 В была намного меньше, чем у исходной БМ-21. для придания ей устойчивости при стрельбе она вывешивалась на двух механических домкратах в ее хвостовой части.

В ходе производства реактивный снаряд 9М22 был сменен на доработанный вариант с практически теми же основными характеристиками — 9М22У.

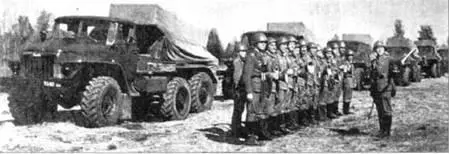

Расчеты БМ-21 получают боевую задачу

С внедрением «Града» окончательно сформировалась система дивизионного вооружения Советской Армии. Напомним. что в конце сороковых — начале пятидесятых годов сведенные в дивизионы по 8 боевых машин разработанные еще в военные годы реактивные системы залпового огня состояли на вооружении только танковых дивизий. В начале шестидесятых годов в состав дивизий Советской Армии входили батареи из шести машин, как правило. БМ-14. С принятием на вооружение системы «Град» в артиллерийский полк каждой дивизии вводился дивизион, как правило в составе 18 боевых машин БМ-21.

В 1976 г. была создана система «Град-1», предназначенная для внедрения в полковое звено вооружения Сухопутных войск. Предполагавшаяся как более массовая в сравнении с исходным вариантом, боевая машина 9П138 системы «Град-1» размещалась на более дешевом и массовом шасси — ЗиЛ-131. Исходя из меньших ширины фронта и глубины боевых действий полка, по сравнению с дивизией, максимальную дальность этой системы сочли возможным уменьшить до 15 км. В связи с этим, массу боевой части нового реактивного снаряда типа 9М28Ф увеличили до 21 кг, а массу топливного заряда снизили на четверть, до 14,2 кг, что позволило выполнить его в виде моноблока. Соответственно, воспламенитель переместился из зазора между полузарядами в 9М22 в околосопловое пространство в 9М28Ф. Были приняты специальные конструктивные меры для исключения срабатывания воспламенителя от токов наводки. Таким образом, реактивный снаряд типа 9М28 стал своего рода разумным компромиссом между, в ряде случаев, излишне мощным 9М22 и недостаточно дальнобойным 9М22М. Общая масса реактивного снаряда снизилась до 56,5 кг, что позволило разместить на 9П138 36 направляющих — всего на 10 % меньше, чем на БМ-21 при сокращении веса боевой машины почти на четверть — до 10,425 т. Длина боевой машины составила около 6,5 м, ширина — 2,5, высота — 2,48 м. Продолжительность залпа — 18 секунд.
