Хотя армия самой Бельгии закупила незначительное количество «Миними», он оказался достаточно распространен. «Миними» состоит на вооружении в Австралии (выпускается по лицензии под обозначением F89), Канаде (где известен под обозначением С9), Заире, Индонезии, Ирландии, Италии, ОАЭ, США (М249 SAW), Швеции, Шри Ланке, а также в войсках специального назначения Великобритании и Швеции. Австралия выбрала «Миними» в середине 1980-х годов для частичной замены американского единого пулемета М60, британского ручного L4A4 «Брэн» и автоматической винтовки L2A1, запланировав производство 3240 пулеметов. «Миними-Пара» используется подразделениями специального назначения во Франции. Схема «Миними» использована в южнокорейском пулемете КЗ и тайваньском «Тип 75».

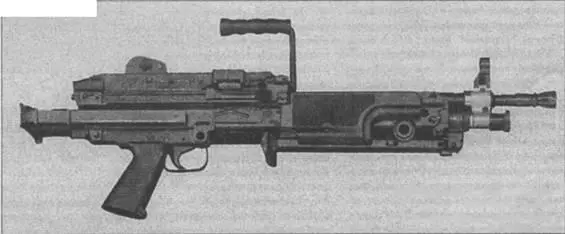

Укороченный ручной пулемет «Миними-Пара» со сложенным прикладом

Стрельба с рук из пулемета FN «Миними»

Модификация ручного пулемета «Миними» Мк2 с укороченным стволом и выдвижным прикладом

Патрон 5,56x45 (SS109 или M193)

Масса с магазином на 30 патронов и сошками, кг

стандартный 6,875

десантный 6,8

Масса с лентой на 200 патронов (стандартный), кг 9,5

Длина стандартного варианта с постоянным прикладом, мм 1040

Длина десантного варианта, мм

приклад выдвинут 900

приклад убран 725

Длина ствола, мм

Стандартный 465

Десантный 347

Нарезы 6 прав.

Длина хода нарезов, мм

Ml 93 304

SS109 178

Начальная скорость пули, м/с

M193 965

SS109 915

Темп стрельбы, выстр./мин 750-1000

Емкость системы питания, патронов лента в патронной коробке 100 или 200 магазин 30

Нажать на две подпружиненные защелки сверху в задней части ствольной коробки и открыть крышку. Отсоединить магазин или снять ленту. Отвести назад рукоятку взведения, осмотреть патронник и направляющий паз, отпустить рукоятку взведения, нажать спусковой крючок.

Ручной пулемет «Брэн» L4A1 на учениях

Схема спускового механизма ручного пулемета «Брэн»

Схема устройства ручного пулемета «Брэн»

В 1932 г. в Великобритании прошли сравнительные испытания различных ручных пулеметов с целью выбора системы для перевооружения британской армии. Лучшим оказался чешский 7,92-мм Vz.26 «Зброевка Брно» (ZB-26) с коробчатым магазином. После некоторой модернизации, осуществленной чешскими конструкторами Вацлавом и Эмануилом Холеками и Антоном Мареком (ZGB33 под патрон .303 «бритиш сервис» – этот патрон имел выступающую закраину, так что систему питания пришлось заметно изменить) и технологической доводки пулемет в 1937г. стали производить в Англии в г.Энфилд. Название пулемета составили по первым двум буквам городов Брно и Энфилд (BRno-ENfield). К июню 1940 года в войска было поставлено более 30000 единиц оружия. Пулеметы этой системы изготовлялись только в Энфилд Лок (Мидлэссекс).

Первый образец получил обозначение Mk 1. Пулемет Мк 2 имел такую же длину ствола, упрощенный прицел и единую сборку «прицел – газовый регулятор – мушка», которая впоследствии выполнялась из трех разных частей (послевоенная переделка Мк 2/1 имела упрощенную рукоятку взведения). Пулемет не снабжали дополнительной рукояткой под прикладом. Эти изменения, направленные на упрощение производства, увеличили вес с 10,04 кг до 10,52 кг. На Мк 3 укоротили ствол, массу уменьшили до 8,76 кг. Пулеметы Мк 4 обладали еще более коротким стволом и массой, сниженной до минимума, допустимого при стрельбе сравнительно мощными патронами калибра .303. Пулеметы «Брэн» калибра .303 состояли на вооружении в странах Британского содружества, Бельгии. Примечательно, что они еще встречаются в армиях слаборазвитых государств и периодически всплывают в ходе многочисленных локальных конфликтов.

После решения 1956 г. о принятии единого 7,62-мм патрона НАТО на снабжение британской армии пришлось выполнять пулеметы под него, и с 1959 г. стали выпускаться «Брэн» L4 калибра 7,62 мм. Простая экономическая целесообразность подсказывала переделать под новый патрон оставшиеся в большом количестве пулеметы с хорошей репутацией. Такая программа вскоре была запущена на заводе «Ройал Смол Армз» в Энфилде. Переделка оказалась непростой, но дело облегчилось тем, что во время Второй мировой войны в Канаде выпустили много 7,92-мм пулемётов «Брен» для поставок в Китай под «маузеровский» патрон без выступающей закраины гильзы. Оказалось, что затвор и система питания оружия «китайского контракта» подходит для нового 7,62-мм патрона – это и было использовано.

Автоматика пулемета «Брэн» действует на основе отвода части пороховых газов из канала ствола. Это сочетается с коротким ходом ствола назад для частичной компенсации действия отдачи на оружие. При выстреле ствол, газовая камера, затвор откатываются назад по направляющим ствольной коробки приблизительно на 6 мм. Движение гасится поршневым амортизатором с пружиной. Когда энергия поглощена, пружина амортизатора разжимается и возвращает откатившиеся части и механизмы в переднее положение. Часть пороховых газов, пройдя через отверстие в стенке ствола и газовый регулятор, давит на газовый поршень и отбрасывает его в заднее положение.

Ручной пулемет «Брэн» L4 на шкворневой установке

Стрельба из ручного пулемета «Брэн» L4A3 с бруствера со сложенными сошками.

На заднем плане – солдат с самозарядной винтовкой L1A1, модификацией FN FAL.

«Брэн» L4A1 на зенитной стойке и с механическим зенитным прицелом

Запирание канала ствола – перекосом затвора. Стойка штока газового поршня входит в затворную раму, и две наклонные плоскости прижимают заднюю часть затвора вверх, запирая его на боевые упоры в верхней части ствольной коробки. Во время обратного движения хвостовик штока поршня проходит расстояние около 32 мм, во время которого затвор остается полностью запертым. При дальнейшем движении наклонная поверхность на хвостовике штока опускает заднюю часть затвора, отпирая канал ствола. Гильза извлекается из патронника, а затем неподвижный отражатель проходит по пазу затвора и выталкивает гильзу через вырез в хвостовике штока газового поршня.
