В соответствии с Решением Военно-промышленной комиссии № 28 от 4 апреля 1959 г. под двигатель Исаева был разработан новый вариант ракеты – «217М».

Помимо применения более мощного двигателя с турбонасосной подачей топлива С5.1 ракета «217М» отличалась от «207А» использованием новых блоков аппаратуры радиоуправления и радиовизирования В-301 М, применением высокоэффективной осколочной боевой части направленного действия Ф-280. Взамен радиовзрывателя РВ-515 с непрерывным излучением применили импульсный Е-802М. Несколько поменялись обводы корпуса и геометрия крыла. Наиболее заметным отличием «изделия 217М» и последующих ракет комплекса С-25 от их предшественниц стало небольшое хвостовое оперение с консолями треугольной формы. На законцовках горизонтальных консолей хвостового оперения размещались антенны радиоуправления и радиовизирования. Также в горизонтальной плоскости находилась и единственная пара газовых рулей. Приемники воздушного давления устанавливались на вертикальных консолях крыльев. В конструкции ракеты нашли применение титановые сплавы и другие новые, по тому времени, материалы. Повышение тяги двигателя почти вдвое по сравнению с «207А» позволило утяжелить ракету на 0,55 т, в основном за счет увеличения запаса топлива и применения более мощной боевой части. Длина ракеты достигла 12,353 м.

Первые ракеты «217М» с новой боевой частью и двигателем С5.1 были изготовлены на заводе № 82 уже в 1959 г. Но на полигоне еще продолжались летные испытания ранее собранных ракет «217» с С3.42 разработки Севрука. Недостатки этого двигателя не помешали успешно решить основные задачи этапа автономных испытаний. Всего с июля 1958 г. было проведено 44 пуска ракет «217», в том числе 26 – в 1959 г.

Однако по усовершенствованному варианту «217М» статистика была более скромной. На начало 1960 г. вместо 25 пусков ракет с двигателем С5.1 выполнили всего 11, при этом ракеты еще не оснащались радиовзрывателем Е-802М. Отставание от графика испытаний из-за задержек с поставкой комплектующих ракет «217М» продолжалось и во второй половине года.

С.А. Лавочкин не смог завершить отработку ракеты «217М» – при испытании новой зенитной ракетной системы «Даль» на полигоне «Балхаш» в июне 1960 г. он скончался от сердечного приступа.

Большая загруженность ОКБ-301 работами по системе «Даль» и по межконтинентальному самолету-снаряду «Буря» приводила к тому, что все большая доля участия в отработке ракеты «217М» отходила к филиалу ОКБ-301, созданному в 1955 г. при заводе № 82, а затем преобразованному в самостоятельное КБ-82. Первоначально ОКБ-82 было организовано еще в 1946 г. применительно к народнохозяйственной троллейбусной тематике. После смерти Лавочкина завершающие работы по ракете «217М» и последующая модернизация ракет системы С-25 осуществлялись коллективом конструкторов КБ-82 во главе с Александром Васильевичем Потопаловым. С середины шестидесятых годов оно получило наименование МКБ «Буревестник”. Постановлением от 1 февраля 1976 г. на базе расположенного в подмосковном г. Жуковский «Экспериментального машиностроительного завода" главного конструктора В М. Мясищева и размещенных на территории Тушинского машиностроительного завода МКБ «Буревестник» и КБ «Молния» было создано НПО «Молния», основной задачей которого определили создание «советского «Шатла» – воздушно-космического самолета «Буран».

В 1961 г. ракета «217М» была принята на вооружение в составе системы С-25М второго этапа модернизации. Максимальная досягаемость по высоте была увеличена до 30 км, по дальности – до 35 км. Обеспечивалось поражение целей со скоростью 2000-2900 км/час. Средняя скорость ракеты составляла 860 м/с, что на 15-22% превышало заданное значение.

Быстрому внедрению новых ракет в систему С-25 способствовало то, что, несмотря на почти двукратное повышение тяги двигателя, стартовый стол СМ-82 не потребовал существенных доработок.

Наряду с основным вариантом ракет семейства «217» по Постановлению от 18 мая 1957 г. разрабатывалась модификация, оснащенная специальной боевой частью – изделие «218*»(«217Т»). Уже в следующем году были разработаны эскизный проект и макет ракеты, но в дальнейшем ход работ замедлился из-за трудностей, возникших при отработке двигателя и переходе от исходной ракеты «217» к варианту «217М». Как и при разработке ракеты «215», особое внимание уделялось повышению надежности. С учетом накопленного опыта ограничились дублированием только отдельных, наиболее критичных блоков бортовой аппаратуры. Ракета оснащалась радиовзрывателем 5Е19.

Ракета «218» была принята на вооружение 6 августа 1964 г. Тем самым завершился второй этап модернизации системы С-25М – с внедрением ракет «217М» и «218», с повышением энергетического потенциала станций Б-200 для обеспечения поражения целей с эффективной поверхностью рассеяния МиГ-19 и снижением минимальной высоты поражения с 3 до 1,5 км [9].

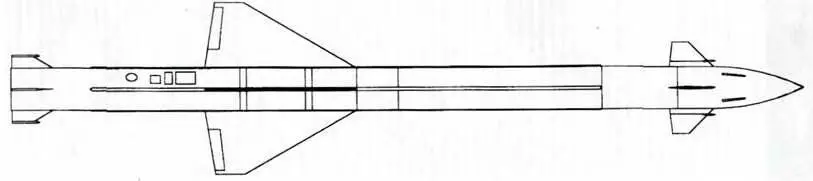

Ракета «217 М»

По завершении разработки изделий «217М» и «218» окончательно сформировался внешний облик ракет комплекса С-25. Однако бортовое оборудование, важнейшие системы и агрегаты ракет совершенствовались на протяжении последующих двух десятков лет, обеспечивая поддержание боевых возможностей системы С-25 на должном уровне с учетом непрерывного наращивания угрозы со стороны сил и средств воздушного нападения вероятных противников.

Далее приводится информация о последующих модификациях ракеты семейства В-300, представленная главным конструктором НПО «Молния» Шота Георгиевичем Палиашвили и опубликованная М. Первовым [9].

Ракета 5Я25 (217МА) создана в периоде 1964 г. по 1968 г. Первоначально планировалось повысить эффективность за счет применения попуганной боевой части и комбинированного взрывателя с оптическим и радиолокационным каналами. К завершению разработки масса осколочной боевой частью составила 390 кг. Ракета оснащалась исаевским двигателем 5Д25 с повышенным удельным импульсом, новым автопилотом с двухканальный системой стабилизации, новой радиоаппаратурой 5У18. По сравнению с предшествующими образцами повышена маневренность, особенно на больших высотах. Максимальная скорость доведена до 1550 м/с. Диапазон высот поражения целей расширен до 1,5-35 км. За счет использования наведения на пассивном участке (по окончании работы двигателя) дальность пусков увеличена до 56 км.

Ракета 5Я25 серийно выпускалась на Тушинском машиностроительном заводе (бывшем заводе №82) с 1968 г.

На третьем этапе модернизации системы (С-25МА) конструкторы радиолокационной станции изменили наклон азимутальной антенны и расширили луч угломестной антенны. Тем самым обеспечивалась возможность определения дальности постановщика активных помех методом триангуляции с пеленгацией излучения цели двумя или несколькими станциями типа Б-200 соседних комплексов. Новые высокочастотные усилители обеспечили увеличение дальности обнаружения и сопровождения целей .
