Советская ракета Р-ЗС, запущенная в серию в 1966 г., была копией AIM-9B и унаследовала все недостатки, хотя ее координатор мог отклоняться со скоростью 12 град./с. На МиГ-21Ф-13, ПФ, ПФМ могли подвешивать только 2 ракеты, но более поздние «двадцать первые» и МиГ-23С получили 4 точки подвески.

В воздушных боях над Вьетнамом в апреле-мае 1966 г. из 21-й выпущенной AIM-9 в цель попали только 5. Советские Р-ЗС в начальный период той войны выглядели не лучше. Так, в тот же период с МиГ-21 было произведено приблизительно 14 пусков, но ни одна ракета в цель не попала. Первый успех пришел только 5 октября 1966 г., когда жертвой Р-ЗС стал F-4C. В целом, годовая статистика за 1966 г. по Р-ЗС выглядит неплохо – 16 попаданий из 46 пусков.

В 1965 г. на вооружении F-4 авиации ВМС появилась AIM-9D с улучшенной маневренностью. На нее установили новый двигатель и приводы рулей, чувствительность ГСН подняли за счет охлаждения жидким азотом, улучшили помехозащищенность. Скорость отклонения координатора почти не изменилась – 12 град./с, что не позволило улучшить эффективность ракеты в целом. Сопровождение легко срывалось, если на дальности 300- 400 м цель начинала энергично маневрировать с перегрузками 3-4д.

Поначалу ВВС вообще относились к Sidewinder скептически, как к разработанной в интересах авиации флота. Они были уверены в превосходстве собственной ракеты AIM-4 Falcon. Результаты применения этих ракет во Вьетнаме показали, насколько ошибалось командование ВВС. При 48 пусках AIM-4 удалось сбить только 5 самолетов противника. В 1968 г. F-4D перевооружили на AIM-9.

В 1967 г. специально для «Фантомов» F-4C/D была разработана ракета AIM-9E. Внешне она отличалась заостренной и удлиненной на 0,13 м передней секцией. Система охлаждения ее ГСН строилась на эффекте Пельтье. Помехозащищенность ракеты увеличилась. Скорость отклонения координатора достигла 16,5 град./с. Один из недостатков всех ранних Sidewinder – сильное дымление двигателя – устранили в варианте AIM-9E2. Но максимальная дальность полета «Е» – всего 4,2 км. В1965-68 гг. F-4C/D сбили 23 «МиГа» с расходом 175 ракет AIM-9E (13,2%).

Флот получил новую ракету AIM-9G только в 1970 г. Она предназначалась для F-4J/N и благодаря режиму SEAM обладала большими тактическими возможностями, чем AIM-9E. В 1972 г. у ГСН этой ракеты заменили элементную базу, вместо электронных ламп поставив полупроводниковые элементы, и довели скорость отклонения координатора до 20 град./с. Модификация получила обозначение AIM-9H. Воздушные силы провели аналогичные доработки своих «Е» и довели максимальную дальность стрельбы до уровня ракет флота. Новую УР приняли на вооружение под обозначением AIM-9J. Максимальная перегрузка F-4 при пуске выросла до 7д. Однако в частях жаловались на низкую надежность этих ракет в условиях повышенной влажности.

В целом, во Вьетнаме при помощи ракет AIM-9 истребители F-4 сбили 70 самолетов противника.

При разработке послевоенной модификации Sidewinder флот и ВВС объединили свои усилия, стремясь получить универсальную ракету, пригодную для подвески на любой F-4. В результате в 1978 г. на вооружение поступила AIM-9L со всеракурсной ГСН, работавшей в режиме SEAM. «L» с большим успехом использовались пилотами «Фантомов» на Ближнем Востоке, обеспечивая вероятность поражения цели около 0,8. Последней модификацией Sidewinder для «Фантомов» стала AIM-9M с усовершенствованной ГСН и практически бездымным двигателем.

В СССР новый вариант Р-ЗС, получивший обозначение Р-13М, приняли на вооружение только в 1974 г. ГСН ракеты охлаждалась азотом, однако координатор мог сопровождать цель с прежней угловой скоростью. Для маневренного боя она не годилась, потому что перегрузка носителя в момент пуска не должна была превышать 3,7д, хоть это и было почти в 2 раза лучше, чем у Р-ЗС.

Дальнейшим развитием Р-13 стала первая советская маневренная УР – Р-13М1. Характеристики ее ГСН остались прежними, но вот максимальную перегрузку носителя подняли до 6д. Кроме того, ГСН могла получать целеуказание от прицельного комплекса – аналога режима SEAM. В строевых частях отмечались проблемы совместимости Р-13М1 с истребителями МиГ-23. Например, в 1977 г. 8 из 14 пусков привели к сбоям в работе двигателя.

Безусловно, лучшей ракетой для ближнего боя на МиГ-21 и МиГ-23 являлась легкая Р-60. Принятая на вооружение в 1973 г., она дала возможность пилоту проводить ракетную атаку в ЗПС на перегрузке до 7д. Инфракрасная ГСН имела координатор со скоростью отклонения до 35 град./с! Как и Р-13М1 новая ракета могла получать целеуказание от бортовой аппаратуры МиГ-23МЛ.

Ракеты средней дальности. Главным «калибром» F-4 были ракеты средней дальности Sparrow. Четыре УР подвешивали в полуутопленном положении под фюзеляжем, и еще две можно было разместить на внутренних подкрыльевых пилонах. Главным преимуществом AIM-7 над ракетами малой дальности были их всеракурсность и всепогодность, а также отсутствие ограничения по перегрузке носителя во время пуска.

Первой модификацией Sparrow для серийных F-4 стала AIM-7D с жидкостным двигателем. Ее минимальная разрешенная дальность пуска составляла 2,15 км в ЗПС и до 4,5 км в ППС. В качестве недостатка можно отметить ее низкую надежность и большую задержку от момента захвата цели до пуска – почти 5 с, это делало ракету непригодной для ведения ближнего боя. Особенно плохо Sparrow показала себя против дозвуковых целей, летевших на малых высотах. Вероятность попадания в цель во Вьетнаме оказалась равной 0,15, хотя в полигонных условиях она составляла 0,71. Общий итог применения во Вьетнаме AIM-7D: четыре МиГ-17, один МиГ-21. Несмотря на недостатки, AIM-7D давала F-4B/C преимущество над МиГ-21, ведь экипаж «Фантома» потенциально мог атаковать противника при отсутствии видимости цели, под любым ракурсом и в любую погоду. Сильно дымившая Sparrow была хорошо заметна, что оказывало серьезное психологическое воздействие на противника и могло сорвать его атаку, заставить предпринять маневры уклонения, а также подставить его под атаку другого «Фантома».

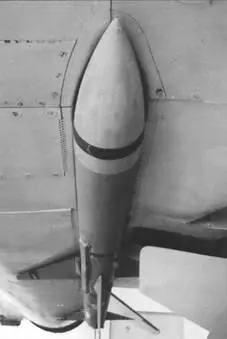

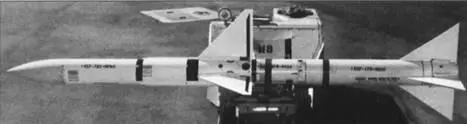

Ракета средней дальности AIM-7D, подвешенная под «Фантомом» в полуутопленом положении. Справа – такая же ракета перед подвеской на самолет

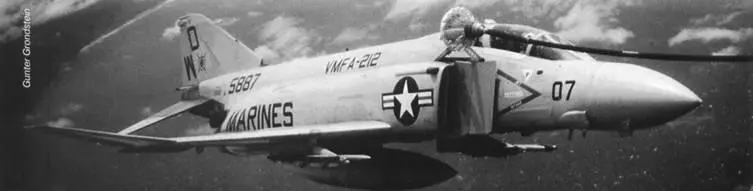

«Фантомы» в отличие от «МиГов» были оснащены системами дозаправки топливом в воздухе и могли нести управляемое оружие класса «воздух-земля». На фото слева направо: дозаправка в воздухе самолета F-4S из 212-й эскадрильи КМП США по системе «шланг-конус»; F-4C из состава ВВС США готовится к дозаправке с использованием жесткой штанги; F-4D из 8-го TFW с подвешенной под левым полукрылом управляемой бомбой GBU-12
