В 90-х годах на вооружение подводных лодок поступила универсальная глубоководная самонаводящаяся торпеда УГСТ, созданная «НИИ морской теплотехники» и ГНПП «Регион». Она пришла на смену электрической противолодочной торпеде ТЭСТ-71 М и скоростной противокорабельной торпеде 53-65К. Новая торпеда предназначена для поражения подводных лодок и надводных кораблей противника. Мощная тепловая энергетическая установка и значительный запас топлива обеспечивают ей большой диапазон глубин хода, а также возможность поражения высокоскоростных целей на больших дистанциях. Аксиально-поршневой двигатель на унитарном топливе и малошумный водо-

метный движитель позволяют УГСТ развивать скорость более 50 узлов. Движитель без редуктора напрямую связан с двигателем, что, наряду с другими мерами, позволило значительно увеличить скрытность применения торпеды.

На УГСТ использованы двухплоскостные рули, выдвигающиеся за обводы торпеды после выхода ее из трубы ТА. Комбинированная акустическая аппаратура самонаведения имеет режимы локации подводной цели и поиска надводного корабля по его кильватерному следу. Имеется система проводного телеуправления (длина торпедной катушки – 25 км). Комплекс бортовых процессоров обеспечивает надежное управление всеми системами торпеды при поиске и поражении цели. Оригинальным решением является наличие в системе наведения алгоритма «Планшет», моделирующего на борту торпеды тактическую картину в момент стрельбы, наложенную на цифровую картину акватории (глубины, рельеф дна, фарватеры). После выстрела данные обновляются с борта корабля-носителя. Современные алгоритмы придают торпеде свойства системы с искусственным интеллектом, что позволяет, в частности, использовать одновременно несколько торпед по одной или нескольким целям в сложной мишенной обстановке и при активном противодействии противника.

Длина торпеды УГСТ – 7,2 м, масса – 2200 кг, масса взрывчатого вещества – 200 кг, глубина хода – до 500 м, скорость хода – более 50 уз., дальность стрельбы – до 50 км.

Продолжается совершенствование и ракето-торпед, входящих в состав вооружения АПЛ 971-го проекта. В настоящее время они комплектуются новой второй ступенью, представляющей собой подводную ракету АПР- ЗМ (калибр 355 мм, масса 450 кг, масса БЧ 76 кг) с гидроакустической системой самонаведения, имеющей радиус захвата 2 км. Использование закона наведения с адаптивным углом упреждения позволило сместить центр группировки попаданий ракеты к середине подводной цели, поражая ее в прочный корпус. На торпеде использован регулируемый турбоводометный двигатель на смесевом высококалорийном топливе, обеспечивающий АПР-ЗМ высокую скорость сближения с целью, затрудняющей применение противником средств гидроакустического противодействия. Скорость подводного хода ракеты -18-30 м/с, глубина поражения цели – до 800 м, вероятность поражения цели при среднеквадратичной ошибке целеуказания 300-500 м – 0,9.

В то же время на основании советско-американских договоренностей 1989 года из состава вооружения многоцелевых АПЛ были исключены системы оружия с ядерным снаряжением – ракето-торпеды «Шквал» и «Водопад» с СБП, а также КР типа «Гранат».

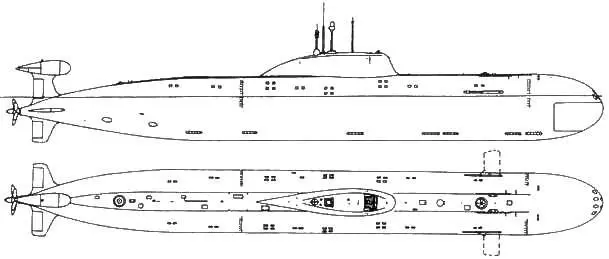

Крейсерская АПЛ проекта 971

Длина наибольшая 110,3 м

Ширина наибольшая 13,6м

Средняя осадка 9,7 м

Водоизмещение:

нормальное 8140 м

полное 12.770 м

Предельная глубина погружения 600 м

Рабочая глубина погружения 520 м

Полная скорость подводного хода 33,0 уз.

Надводная скорость 11,6 уз.

Автономность 100 сут.

Экипаж 73 чел.

«Щука-Б» стала первым типом многоцелевой атомной подводной лодки, серийное строительство которой было организовано первоначально на заводе в Комсомольске-на- Амуре, а не в Северодвинске или Ленинграде, что свидетельствовало о возросшем уровне развития кораблестроения на Дальнем Востоке. Головной атомоход 971 проекта – К-284 – был заложен на берегах Амура в 1980 г. и вступил в строй 30 декабря 1984 г. Уже в процессе его испытаний было продемонстрировано достижение качественно более высокого уровня акустической скрытности. Уровень шумности К-284 на 12-15 дБ (т. е. в 4-4,5 раза) оказался ниже шумности самой «тихой» отечественной лодки предшествующего поколения – 671 РТМ, что давало основания говорить о выходе нашей страны в мировые лидеры по этому важнейшему показателю подводного кораблестроения.

В процессе серийного строительства шло непрерывное совершенствование конструкции корабля, была проведена ее акустическая отработка. Это позволило укрепить достигнутое положение в области скрытности, окончательно ликвидировав былое превосходство Соединенных Штатов.

По НАТОвской классификации новые АПЛ получили обозначение Akula (что вносило определенную путаницу, так как на букву «А» начиналось и название другой советской лодки – Alfa (проект 705). После первых «просто Акул» появились корабли, названные на Западе Improved Akula (вероятно, к их числу были отнесены лодки северодвинской постройки, а также последние «комсомольские» корабли). По сравнению со своими предшественниками они имели скрытность лучшую, чем у усовершенствованных лодок типа «Лос-Анджелес» (SSN-688-I) ВМС США.

Первоначально лодки проекта 971 несли лишь тактические номера. Однако 10 октября 1990 г. вышел приказ главнокомандующего ВМФ В.Н. Чернавина о присвоении лодке К-317 названия «Пантера». В дальнейшем имена получили и другие атомоходы данного проекта. Первая «северодвинская» лодка – К-480 – получила имя «Барс», вскоре ставшее нарицательным для всех атомоходов проекта 971. Первым командиром «Барса» стал капитан 2 ранга С.В. Ефременко. В декабре 1997 г. по ходатайству Татарстана «Барс» переименована в «Ак-Барс»

В1996 году в строй вступила крейсерская АПЛ (КАПЛ) «Вепрь», построенная в Северодвинске. Сохраняя прежние обводы, она имела новые конструкцию прочного корпуса и внутреннюю «начинку». Вновь был сделан серьезный рывок вперед и в области снижения шумности. На Западе этот корабль (а также последующие АПЛ 971-го проекта) назвали Akula-2.

По словам ныне покойного главного конструктора проекта Г.Н. Чернышева (скончавшегося в июле 1997 г.), «Барс» сохраняет большие модернизационные возможности. В частности, задел, имеющийся у «Малахита», позволяет повысить поисковый потенциал атомохода приблизительно в три раза.

По данным военно-морской разведки США, прочный корпус модернизированного «Барса» имеет вставку длиной 4 м. Дополнительный тоннаж позволил, в частности, оснастить лодку «активными» системами снижения вибрации энергетической установки, практически полностью устранив ее воздействие на корпус корабля. По оценкам американских специалистов, по характеристикам скрытности модернизированная лодка 971-го проекта приближается к уровню американской многоцелевой АПЛ 4-го поколения SSN-21 «Сивульф». По скоростным характеристикам, глубине погружения и вооружению эти корабли также приблизительно равноценны. Таким образом, усовершенствованную АПЛ 971-го проекта можно рассматривать как подводную лодку, близкую к уровню 4-го поколения.
