Естественно, что БКА должны были иметь и специальные морские башенные установки, а не танковые башни. И дело тут не только в угле возвышения. Зачем нужна башня с броней 40-50 мм при толщине бортовой брони 7 мм. Прямо анекдот – верхняя половина тела наводчика прикрыта противоснарядной броней, а нижняя – противопулевой. К чему защищать часть боекомплекта 50-мм броней, когда остальной боекомплект защищен 7-мм броней?

Зачем нужна в башне БКА такая теснотища, как в танковой башне? Теснота в башне – это, прежде всего, большая утомляемость экипажа, особенно при длительном пребывании в башне. Это сильная загазованность при стрельбе, с которой не справлялись никакие отечественные вентиляторы. В тесной башне скорострельность пушек в 5-7 раз ниже, чем при стрельбе из той же пушки на полигонном станке. Уменьшив толщину брони башни и увеличив объем заброневого пространства, можно только выиграть в весе.

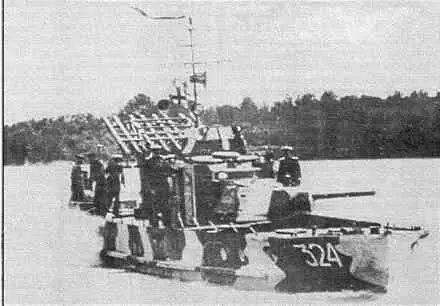

БКА пр. 1125 с установкой для стрельбы реактивными снарядами. Днепровская флотилия.

Не будем забывать, что и в 30-х годах, и особенно в 1941-1943 гг. танковых башен не хватало для танков, и их изготавливали для БКА в ущерб танковым войскам.

В самом начале боевых действий выяснилось, что на БКА пр. 1125 прислуга носовой башенки с 7,62-мм пулеметом не может вести огонь одновременно с пушечной башней, расположенной непосредственно сзади. В связи с этим на строящихся катерах носовая башенка была демонтирована.

Для повышения живучести радиосвязи были применены штыревые и поручневые антенны, располагавшиеся по периметру ходовой рубки.

Проектом предусматривалось вести наблюдение из боевой рубки сквозь щели в броневых листах. В боевых условиях это оказалось крайне неудобно, приходилось приподнимать щитки, открывать окна, выглядывать в приоткрытые броневые двери, что увеличивало потери в экипаже. Поэтому на крыше рубки был установлен танковый поворотный перископ. Кроме того, использовались танковые смотровые блоки.

В ходе войны на бронекатера обоих проектов была установлена телефонная связь. Командир теперь мог легко связаться с расчетами в башнях, с машинным отделением и кормовым (румпельным) отсеком.

Для уменьшения пожароопасности на катерах была применена система Шатерникова, в которой в бензобаки нагнетались охлажденные выхлопные газы.

В ходе боевых действий на замерзающих реках и озерах требовалось удлинить сроки навигации БКА. Сделать это было нелегко – легкий корпус бронекатера не мог обеспечить безопасного плавания даже в битом льду. Пластины молодого льда сдирали окраску, что вызывало коррозию. Часто повреждались тонкие пластинки гребных винтов. Шуга и мелкий лед забивали систему охлаждения, вызывая перегрев двигателей катеров.

Командир Ю.Ю.Бенуа нашел оригинальный выход из положения. Бронекатер одели в деревянную «шубу». Деревянные доски толщиной 40-50 мм защищали днище и борта катера (на 100-150 мм выше ватерлинии). Деревянная «шуба» почти не меняла осадку катера за счет плавучести дерева. Другой вопрос, что БКА в «шубе» имел меньшую скорость хода.

Э.Э.Паммель спроектировал гребной винт с более толстыми кромками лопастей, причем максимальная скорость катера с упроченными винтами уменьшилась всего на 0,5 узла. Параллельно Паммель предложил специально спроектированное им профилированное устройство, устанавливавшееся так, чтобы гребной винт работал как бы в полунасадке. Это не только улучшало тяговые качества комплекса, но и служило дополнительной защитой винта. Только из-за технологических трудностей военного времени эта полунасадка не пошла в серию и была установлена лишь на одном бронекатере.

Для укрепления корпуса иллюминаторы в нем были заделаны. Исключение было сделано лишь для каюты командира и кубрика.

Для защиты системы охлаждения Ф.Д.Качаев предложил установить в машинном отделении ледовый ящик – цилиндр, высота которого превышала осадку катера. Внутри ставилась решетчатая перегородка, которая задерживала лед, поступающий вместе с забортной водой. Скопившийся мелкий лед или шугу можно было удалить, не покидая машинного отделения. Это простейшее устройство, как показала осенне-зимняя навигация 1942- 1943 гг., оказалось очень надежным.

Для улучшения бытовых условий в 1944 году Ю.Ю.Бенуа предложил устанавливать специально разработанные котлы-плиты, служившие и для отопления, и для приготовления пищи (вместо неудобных примусных плит). Они работали как на жидком, так и на твердом топливе и заслужили полное одобрение личного состава бронекатеров.

Были произведены переделки и в рулевой системе. Рули, несмотря на то, что были защищены тоннелями, часто повреждались. А снятие руля и его ремонт в условиях фронтовых баз, не имеющих специального оборудования, было очень сложным. В итоге конструкцию значительно упростили.

Чтобы увеличить максимальную скорость БКА К.К.Федяевский предложил применить «воздушную смазку». Подаваемый под корпус катера сжатый воздух должен был растекаться по днищу и, изменяя характер его обтекания потоком, уменьшать сопротивление трения. По расчетам скорость должна была повыситься на 2-3 узла. В начале 1944 года были разработаны рабочие чертежи, и к началу навигации на Волге один из катеров пр. 1124 подготовили к эксперименту. В обшивке днища в плоскости одного из носовых шпангоутов прорезали щели. Над ними внутри корпуса приварили водонепроницаемые короба, к которым по трубам подавался сжатый воздух от нагнетателя. Но испытания показали, что при подаче воздуха скорость не увеличилась, а снизилась. Поскольку главные двигатели пошли «в разнос», можно было предположить, что воздух попадал в тоннели, гребные винты, работая в смеси воды с воздухом, становились «легкими». Устранить попадание воздуха к винтам не удалось, и систему пришлось демонтировать.

Продолжение следует

* Продолжение. Начало см. в "ТиВ" 1'2000

Игорь ШМЕЛЕВ

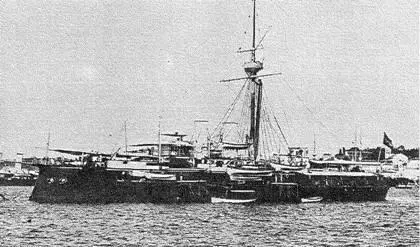

Барбетный Брц., модернизирован в 1893 г., D=6900 т, Эк. – 492 (550) чел.

Размеры: длина наибольшая – 94 м, ширина – 19 м, осадка – 7,4 м.

Машины: тройного расширения, ^котлов, 2 винта, 6500 л.с., скорость – 16 узлов.
